An dieser Stelle werden umfangreiche Bildergalerien zu den einzelnen Rubriken dieser Webseite gezeigt.
Fahrbetrieb

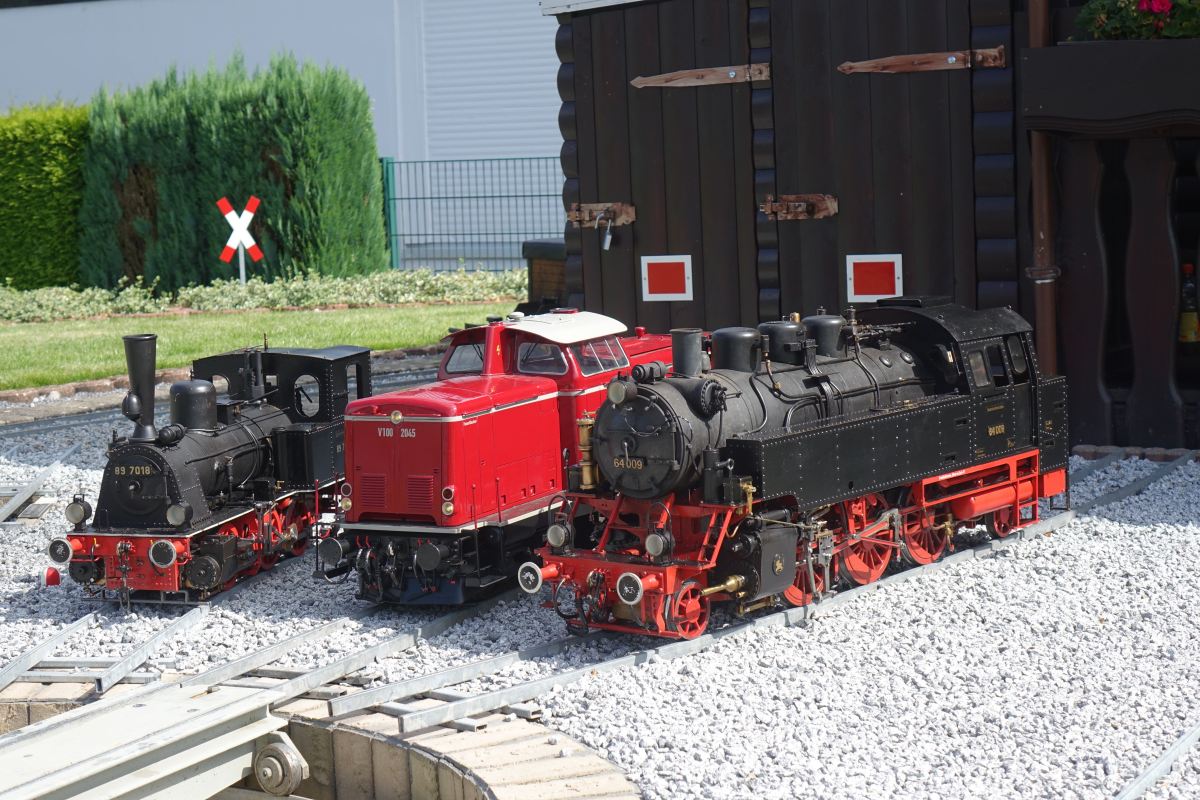

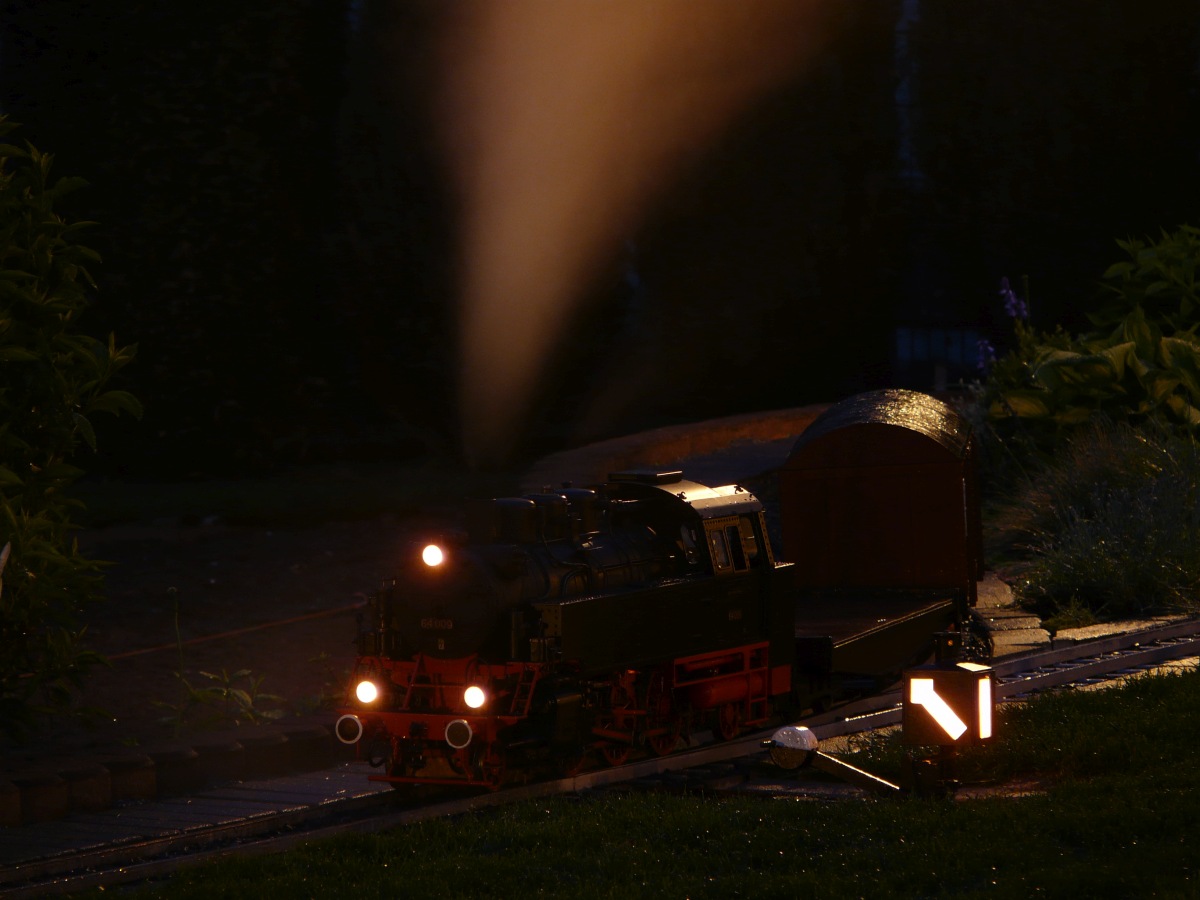

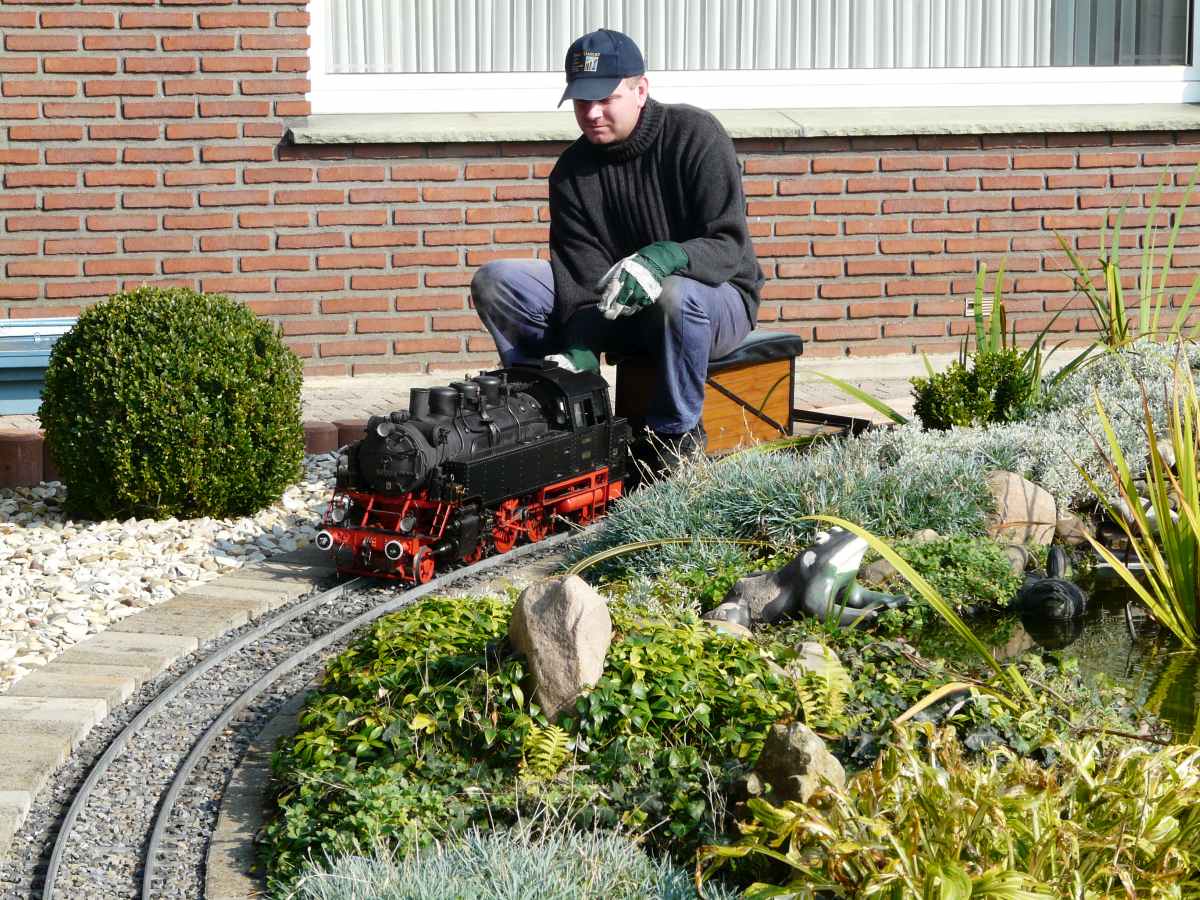

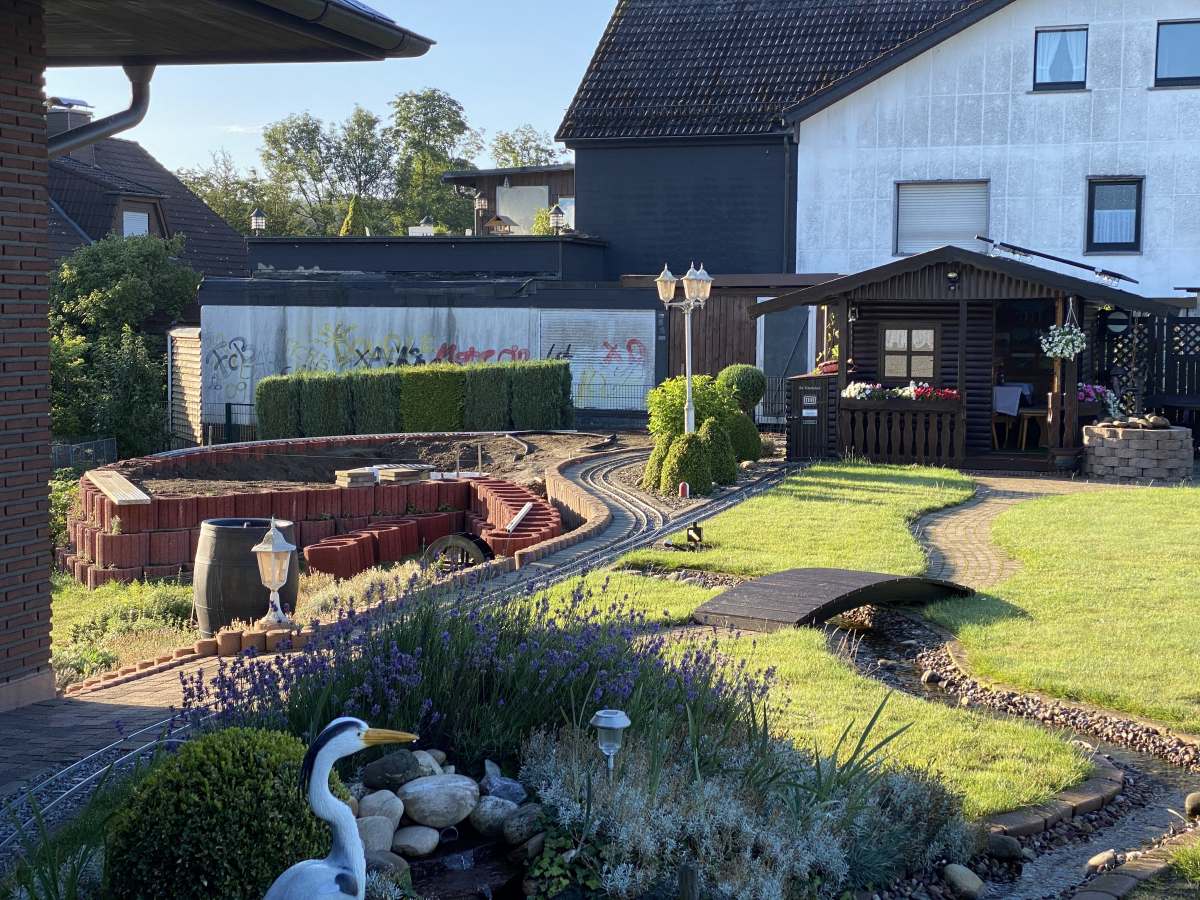

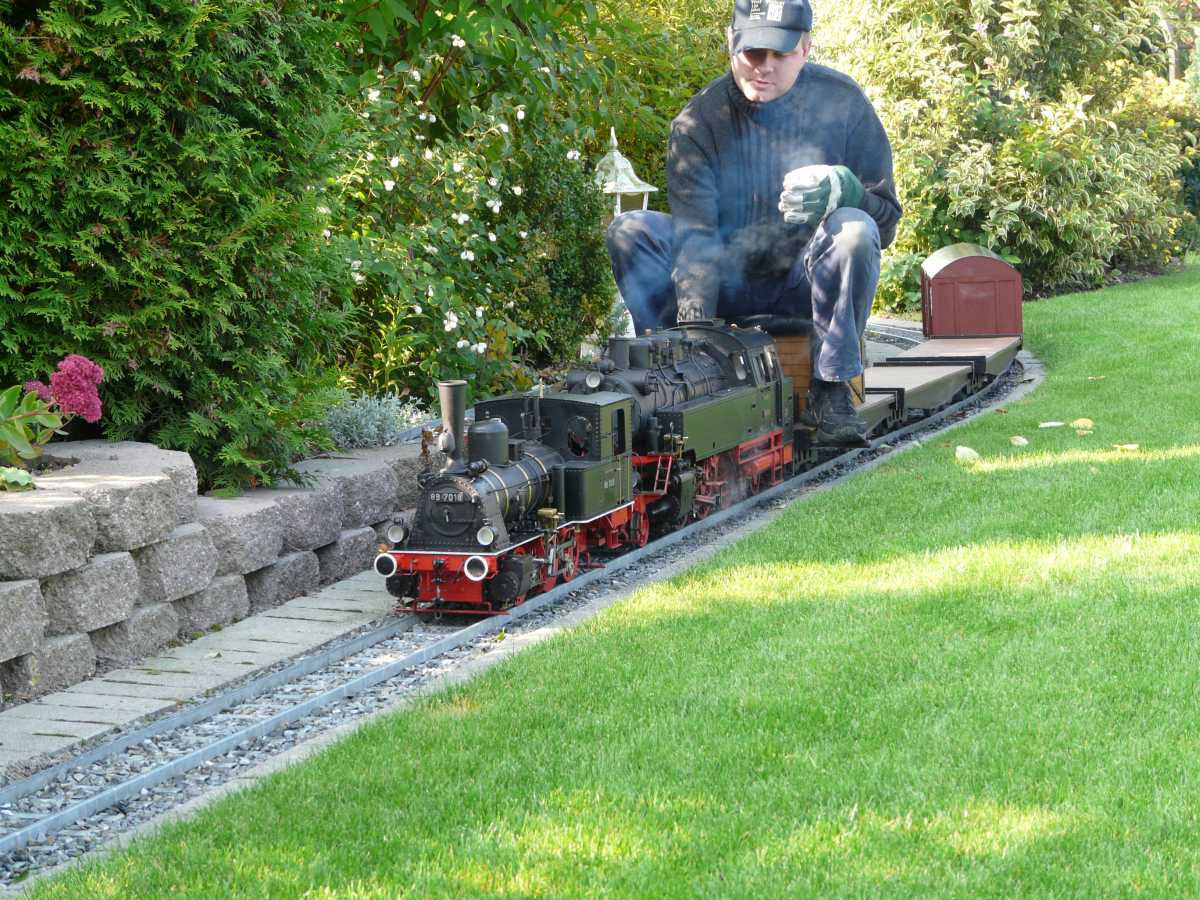

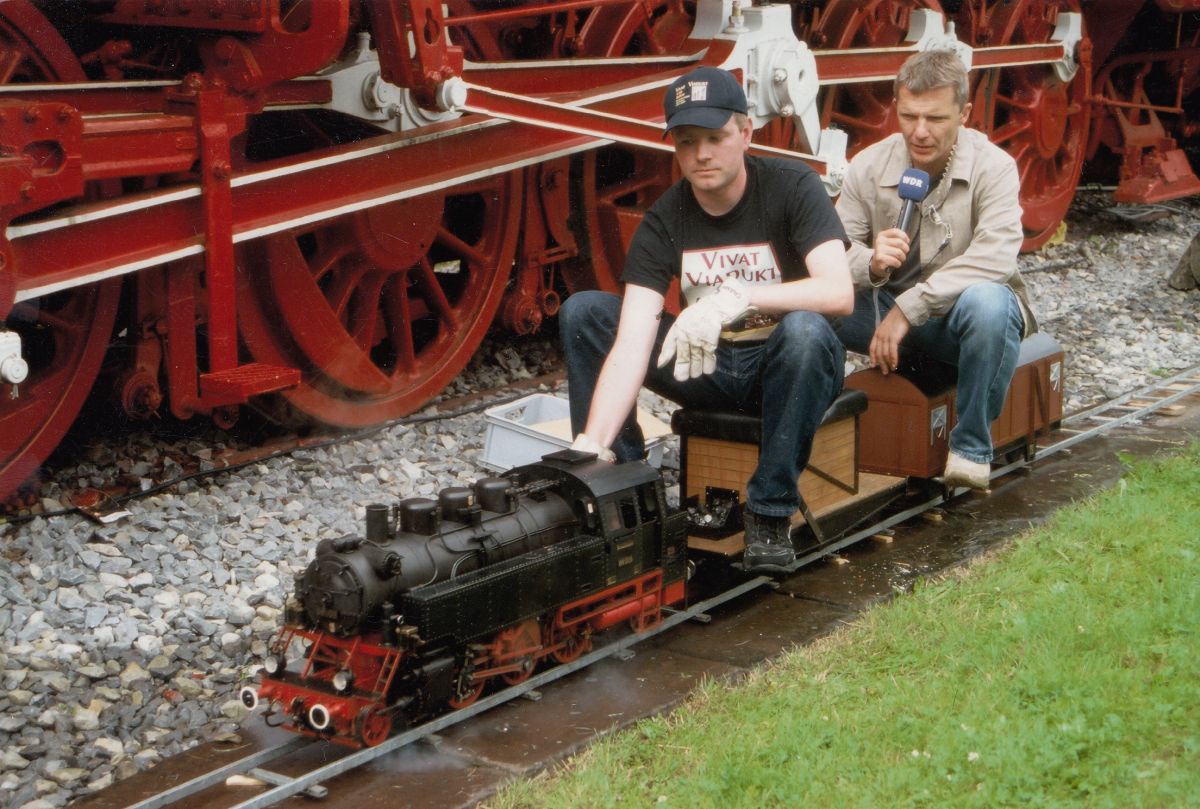

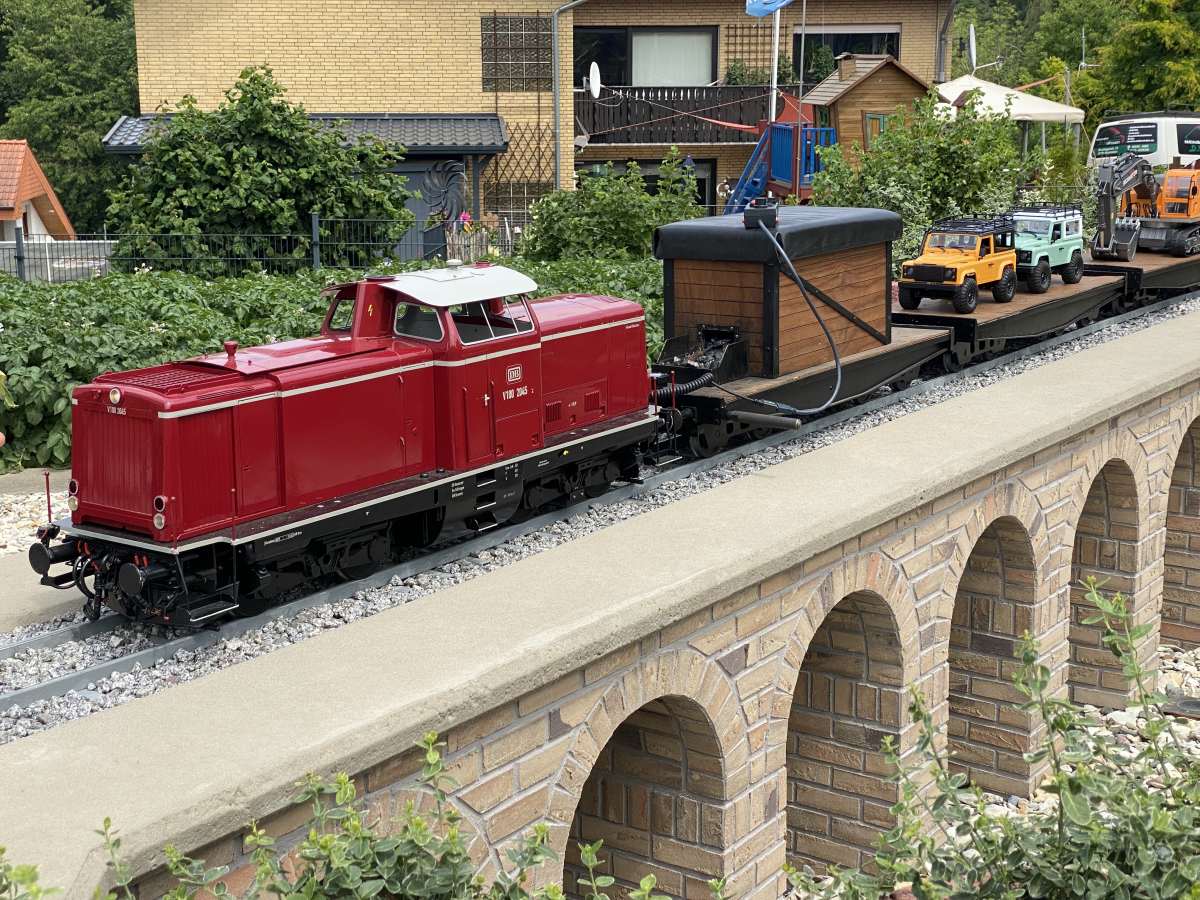

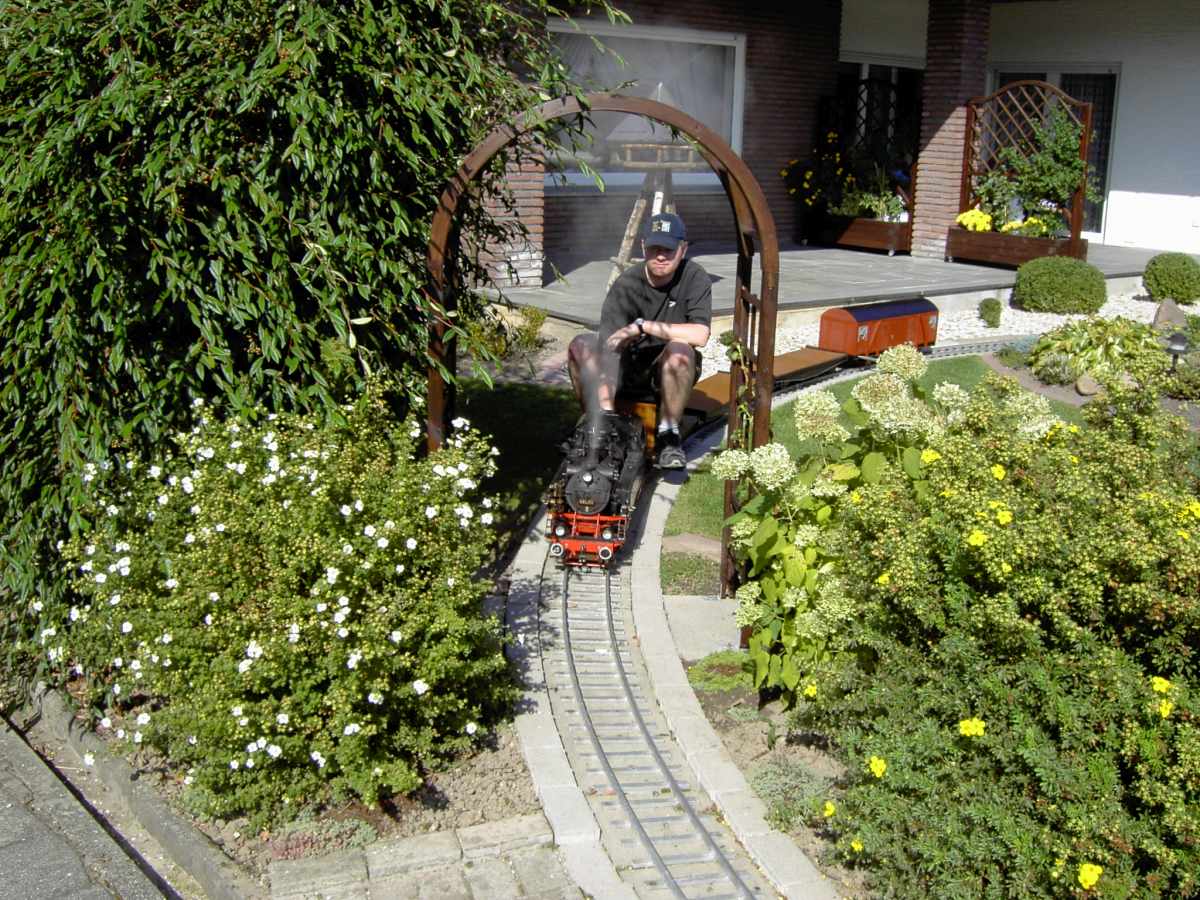

Die Bilder der folgenden Galerie entstanden in den vergangenen 25 Jahren während der Betriebstage der „Dampfbahn Altenbeken“. Neben dem Betrieb der Gartenbahn werden auch besondere Details der Anlage, wie z. B. Schilder oder Signale gezeigt.
Werkstattfertigung

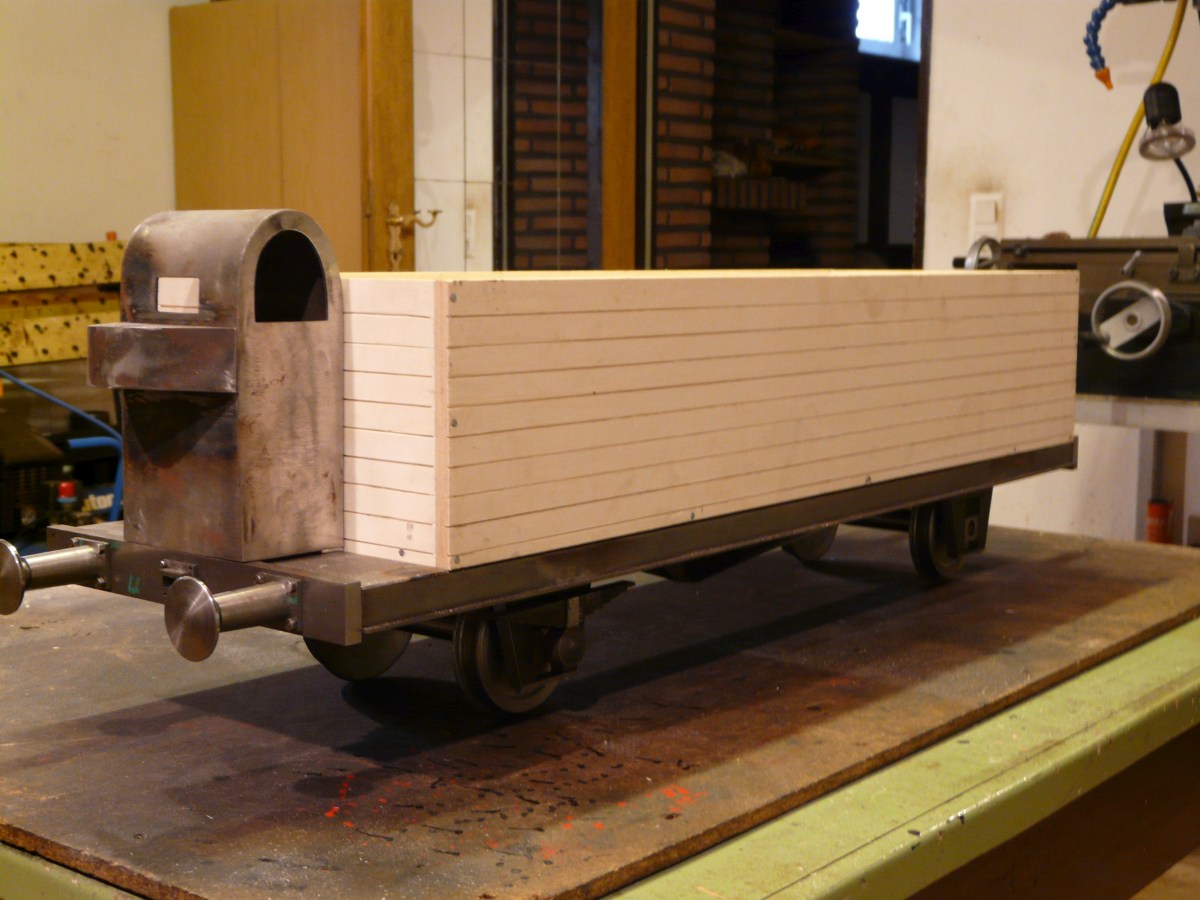

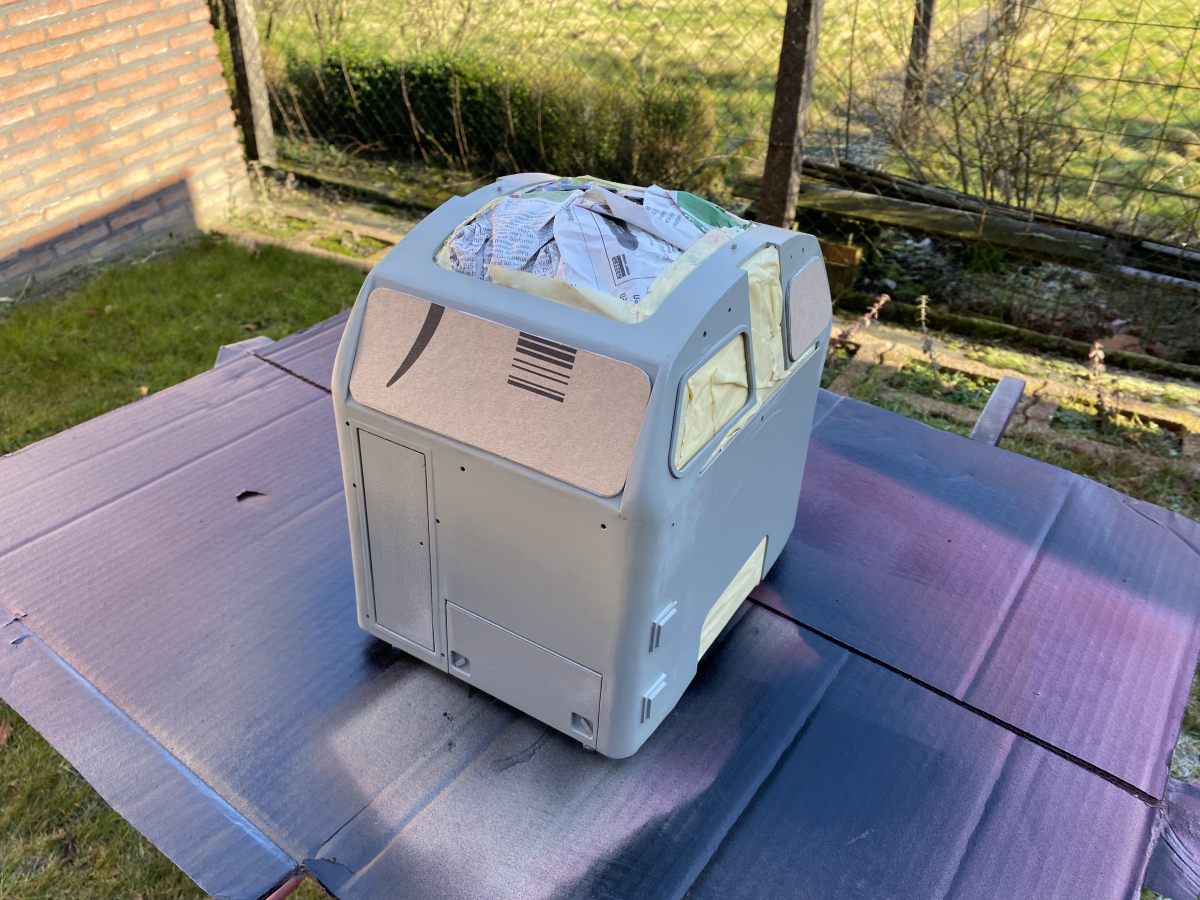

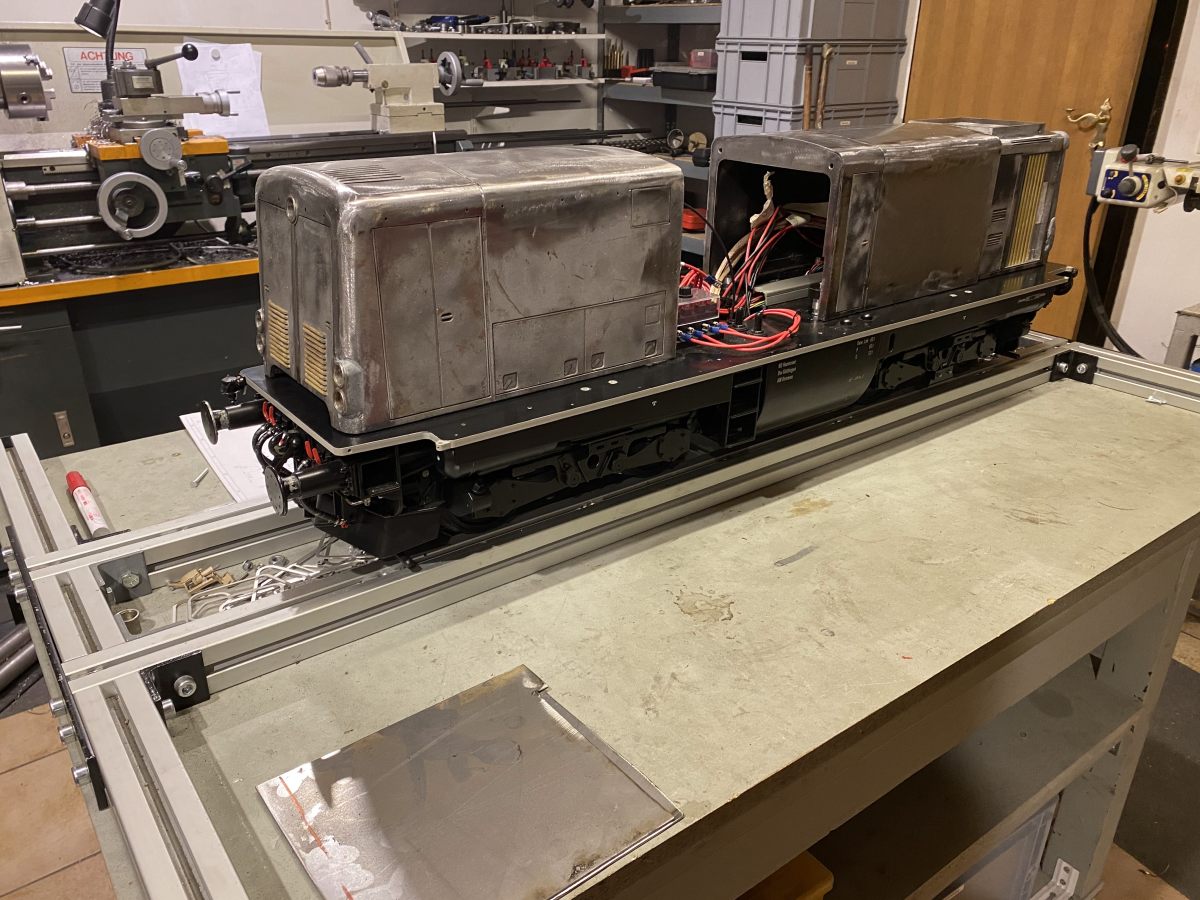

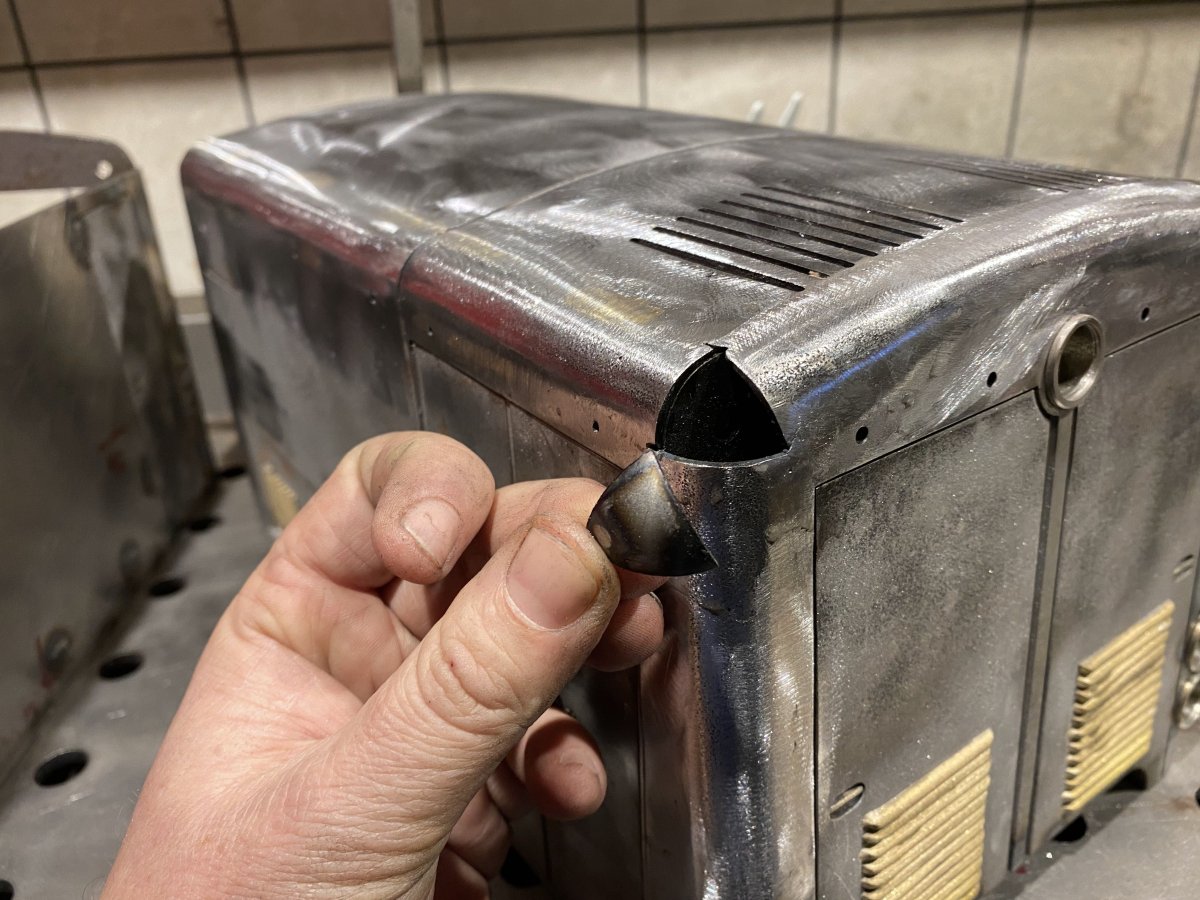

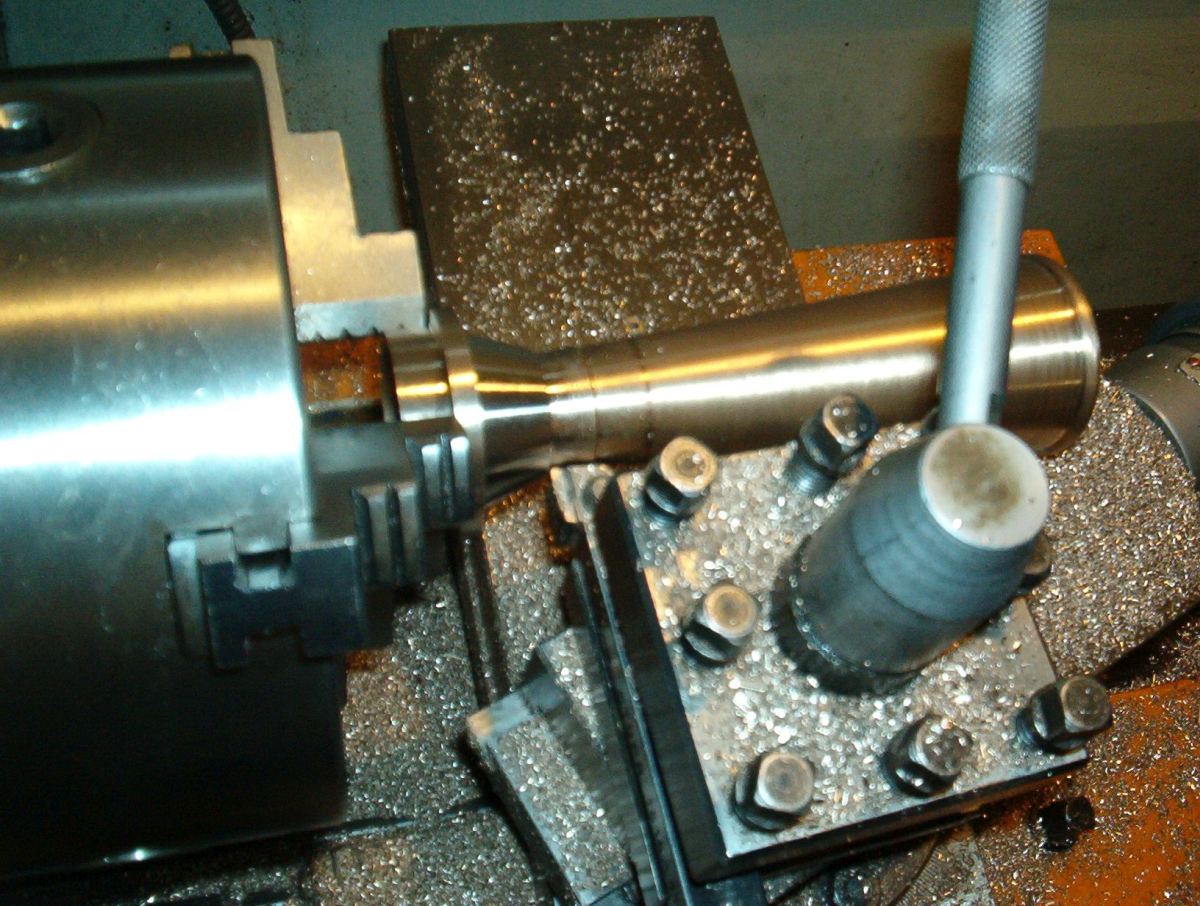

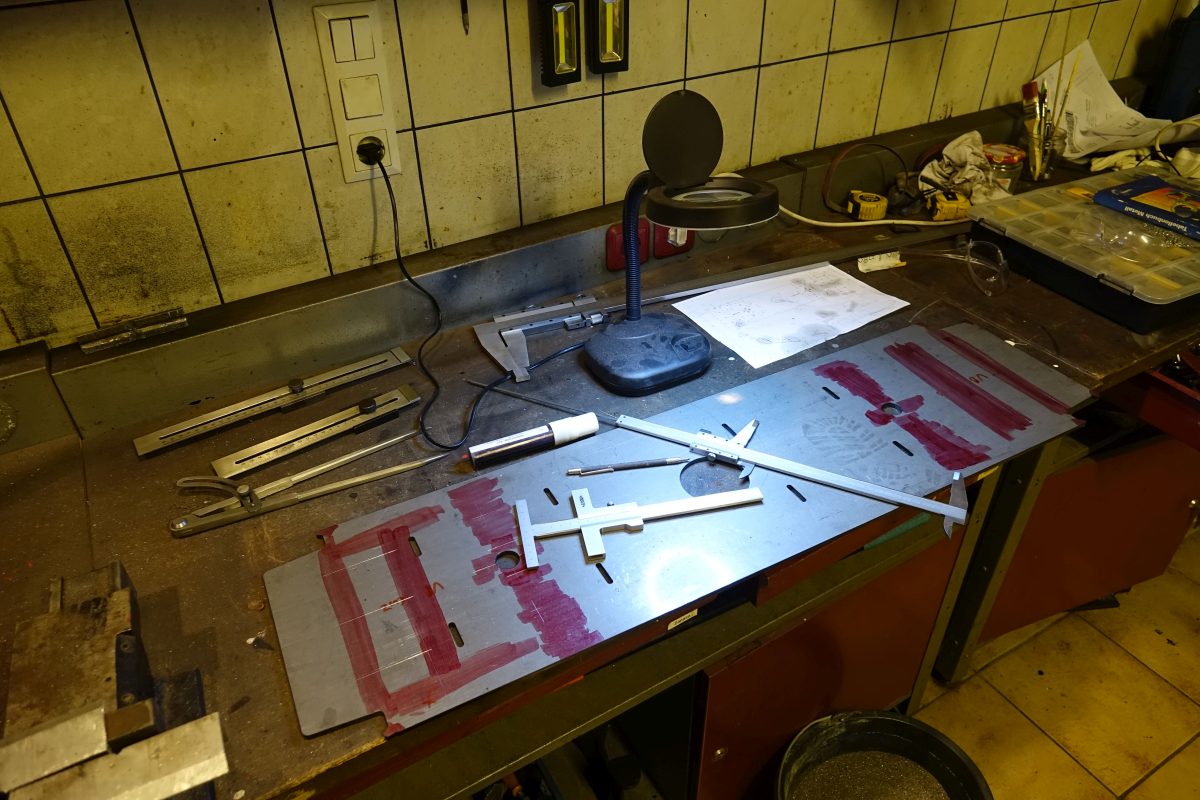

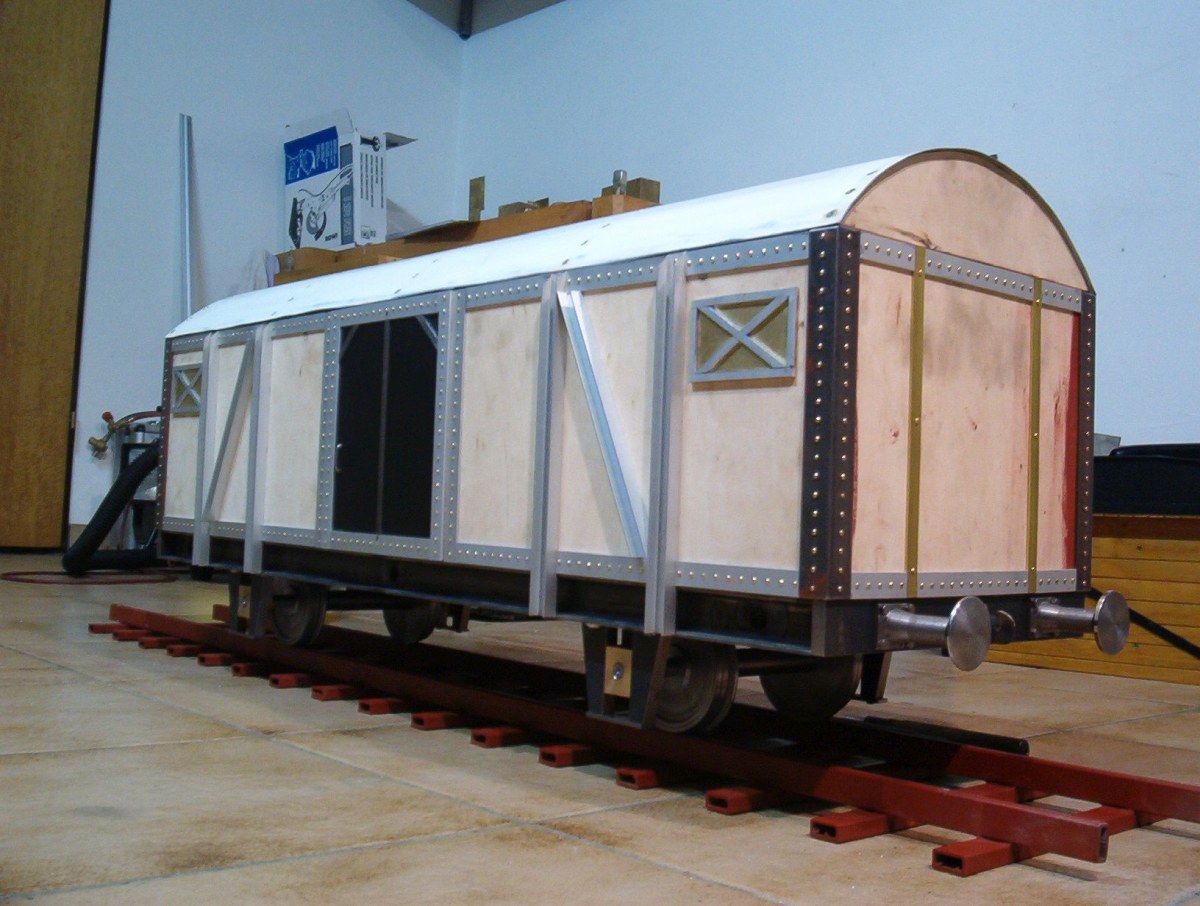

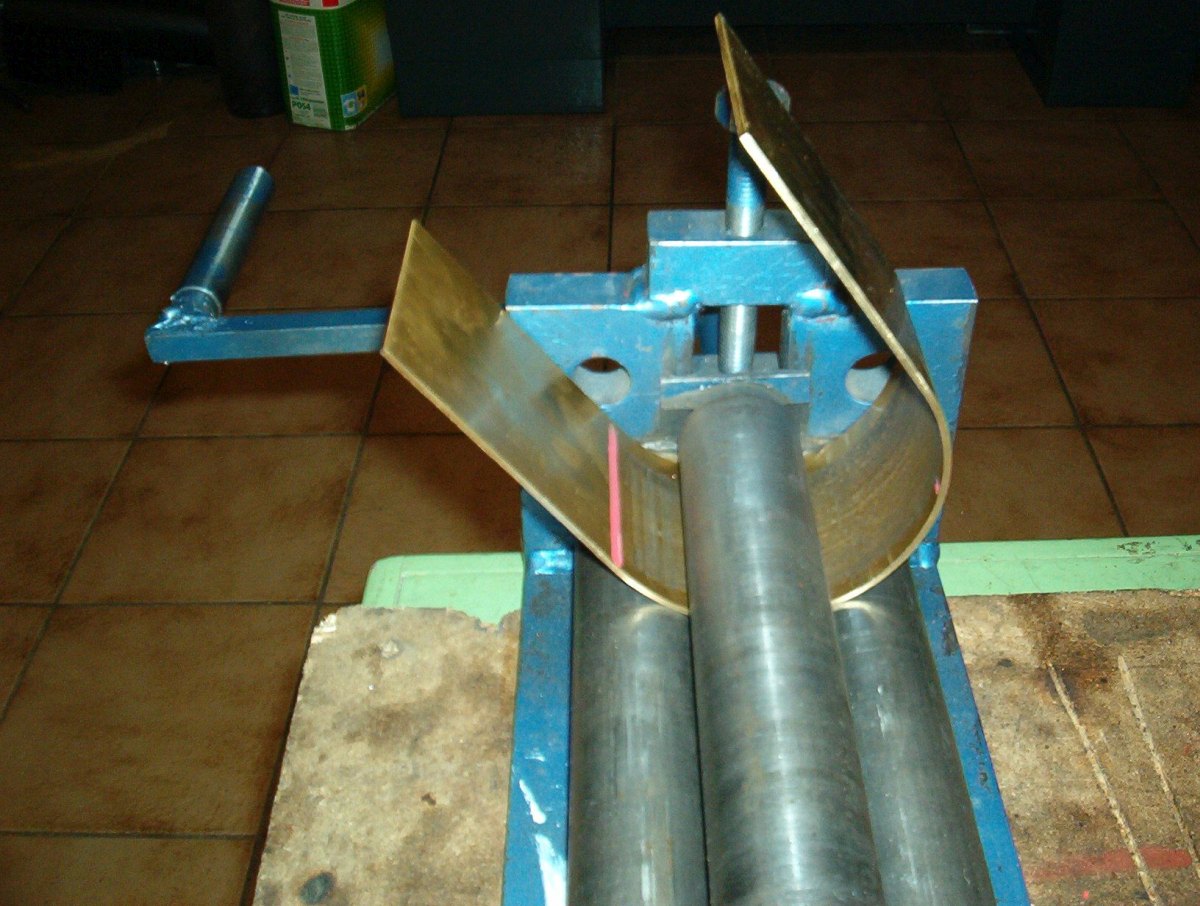

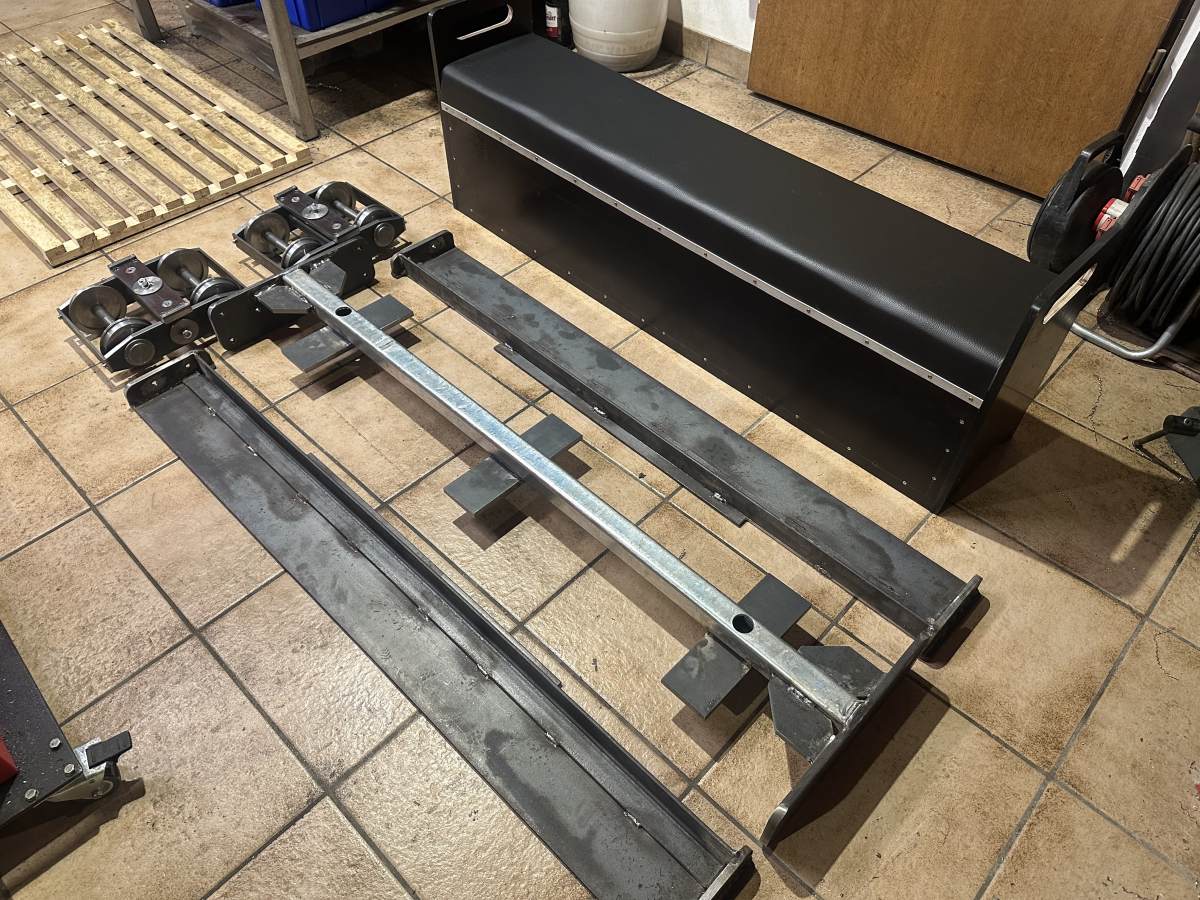

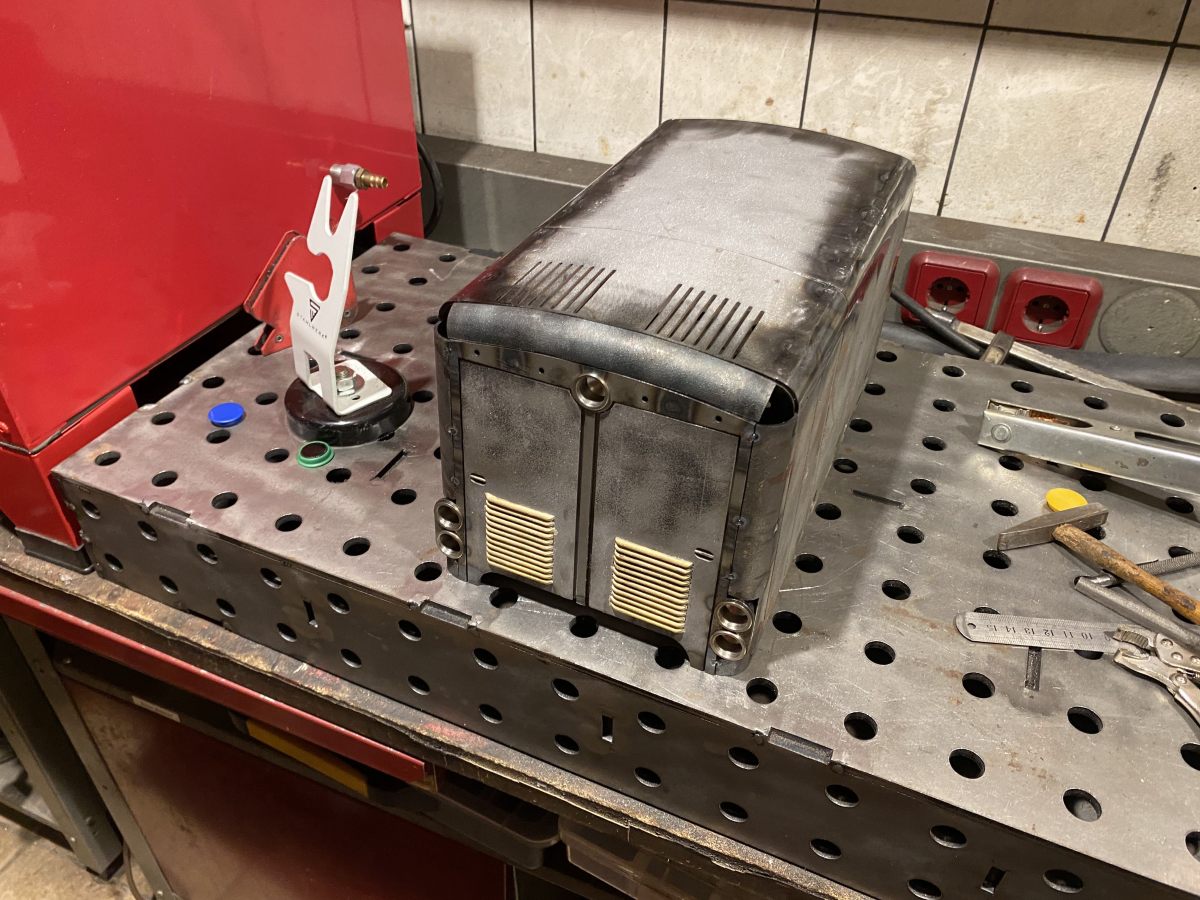

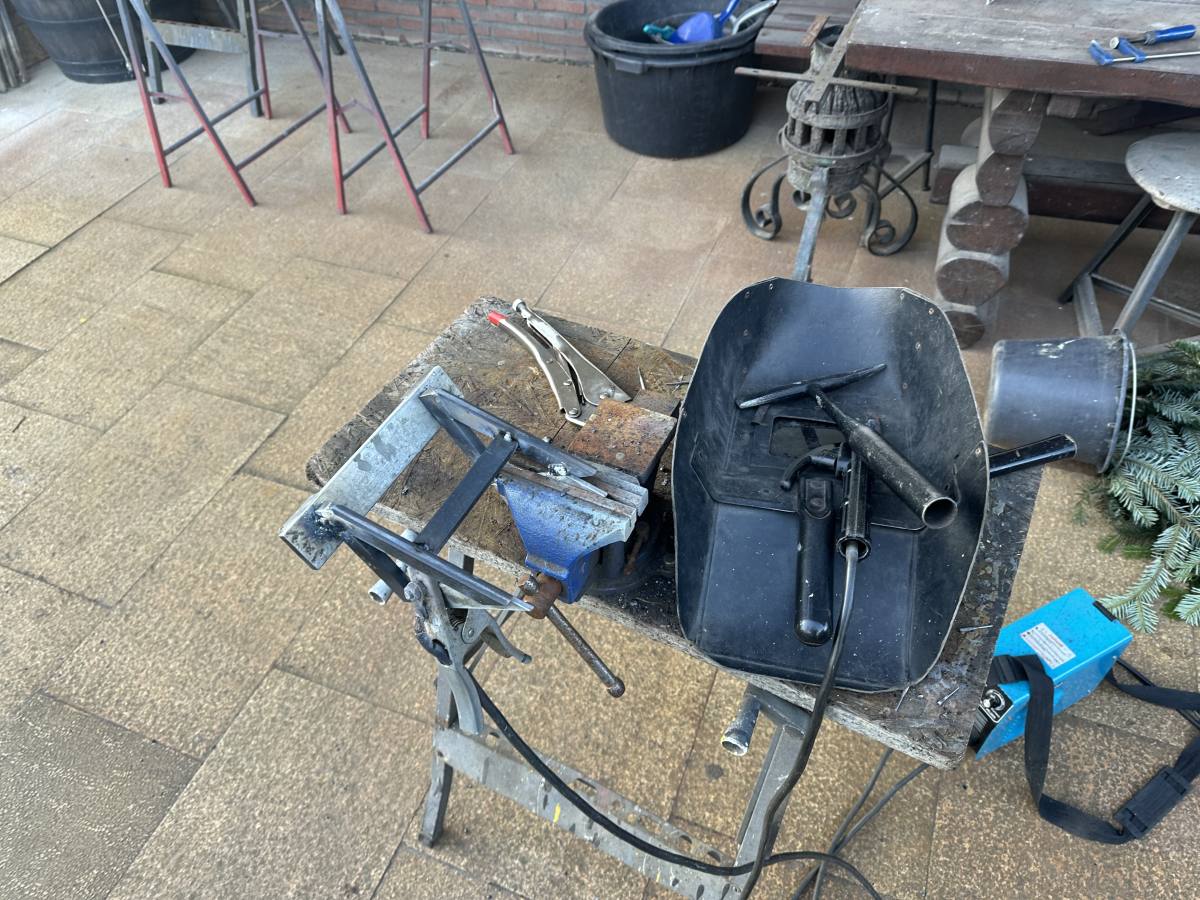

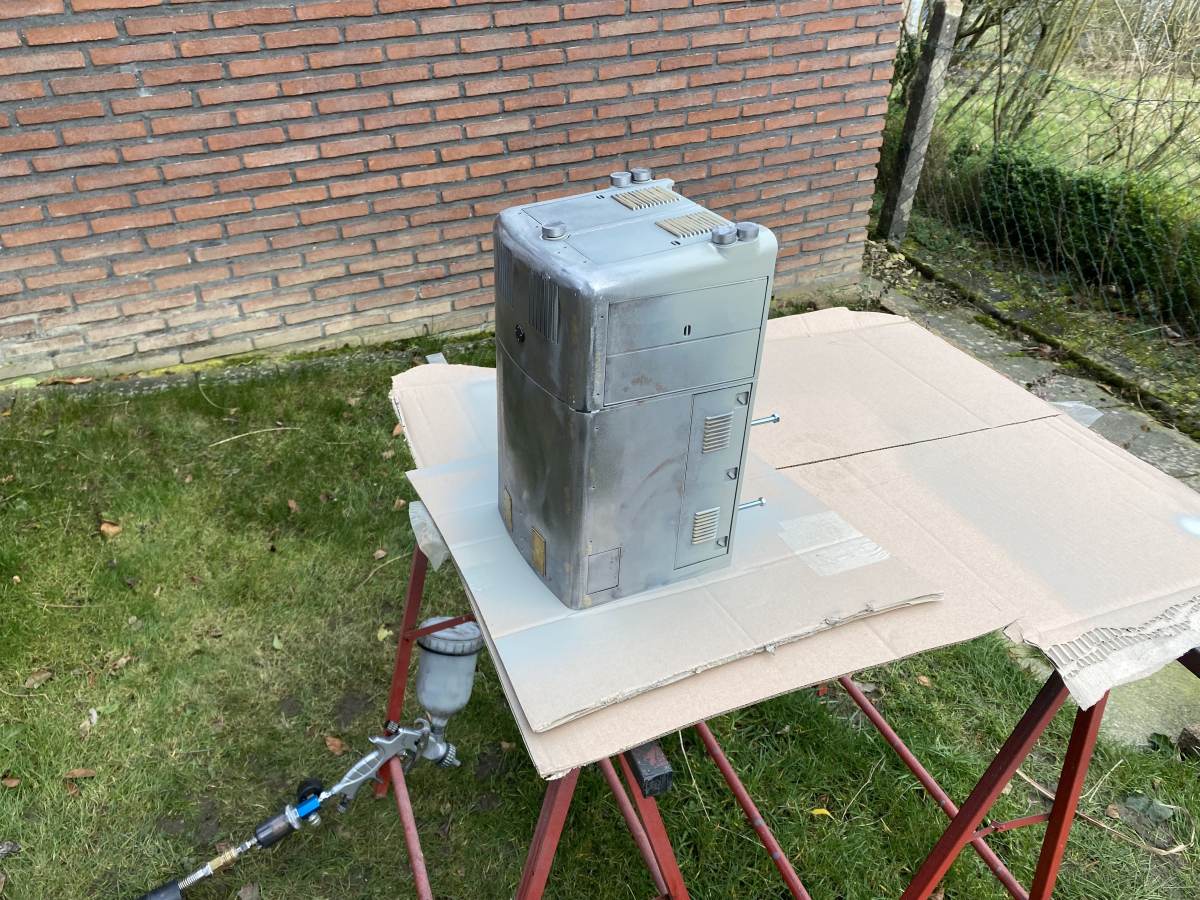

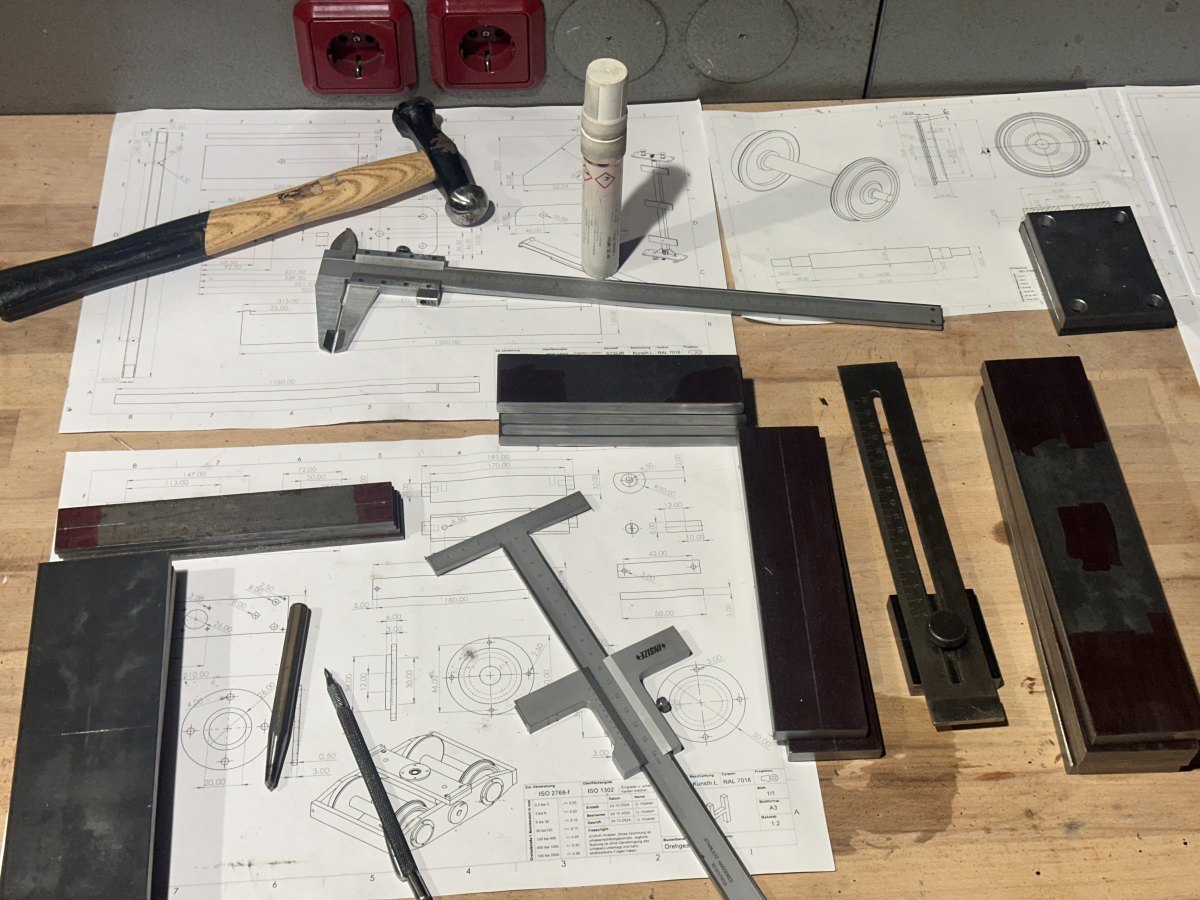

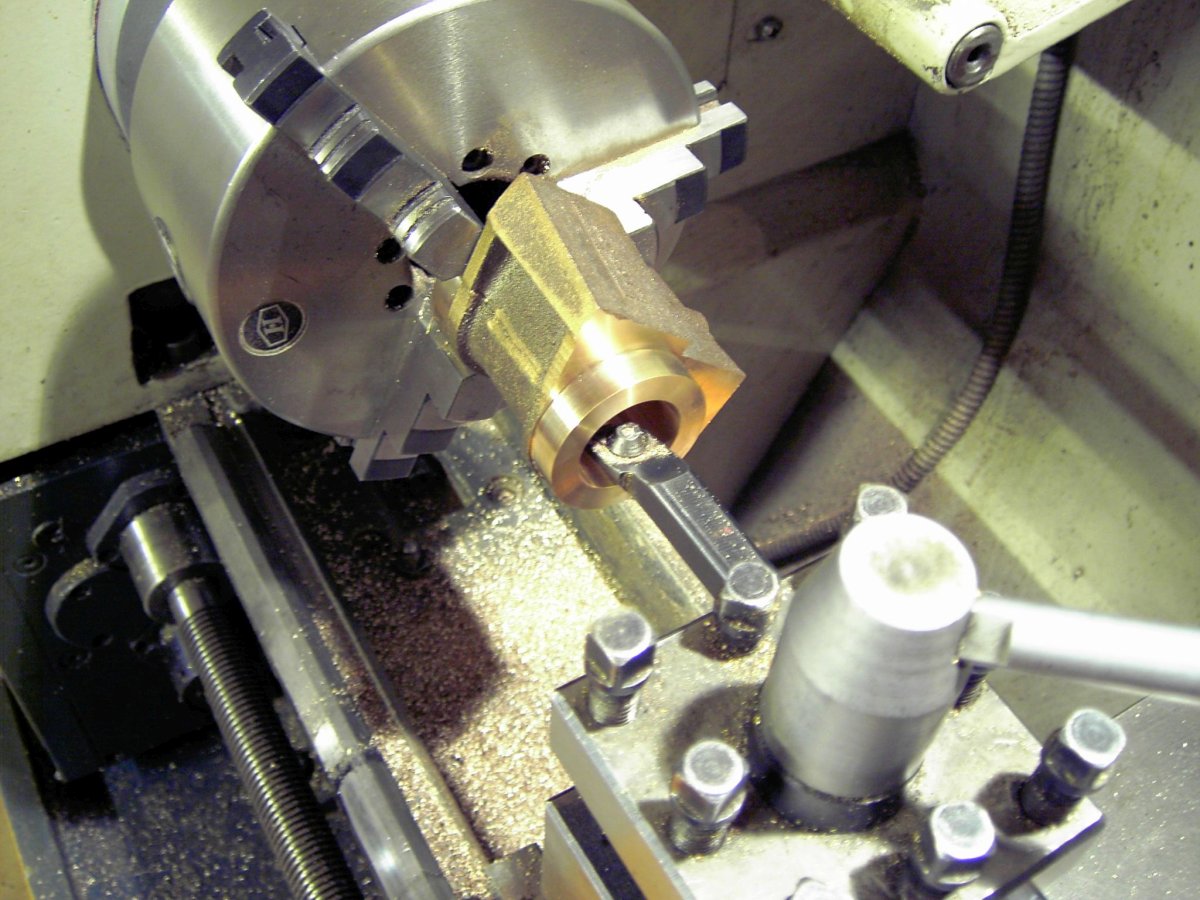

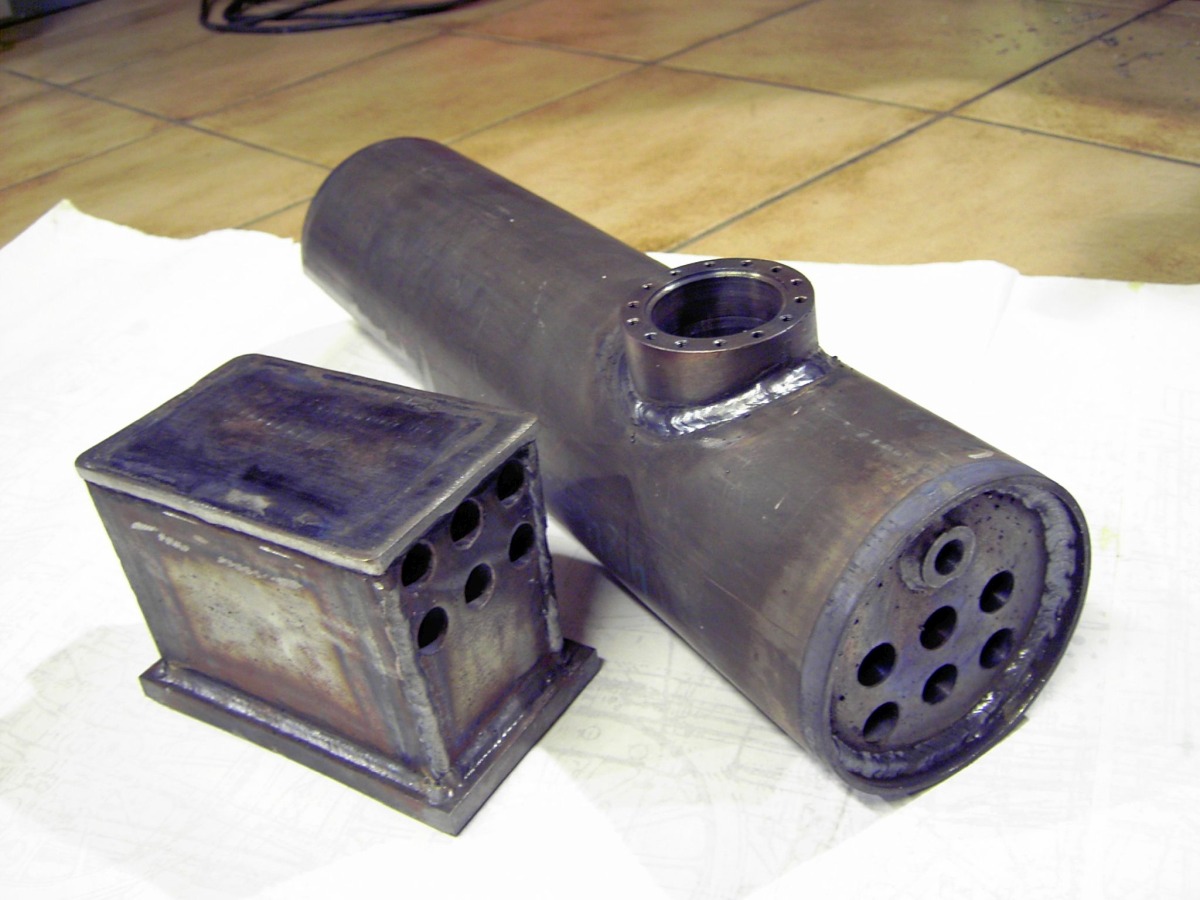

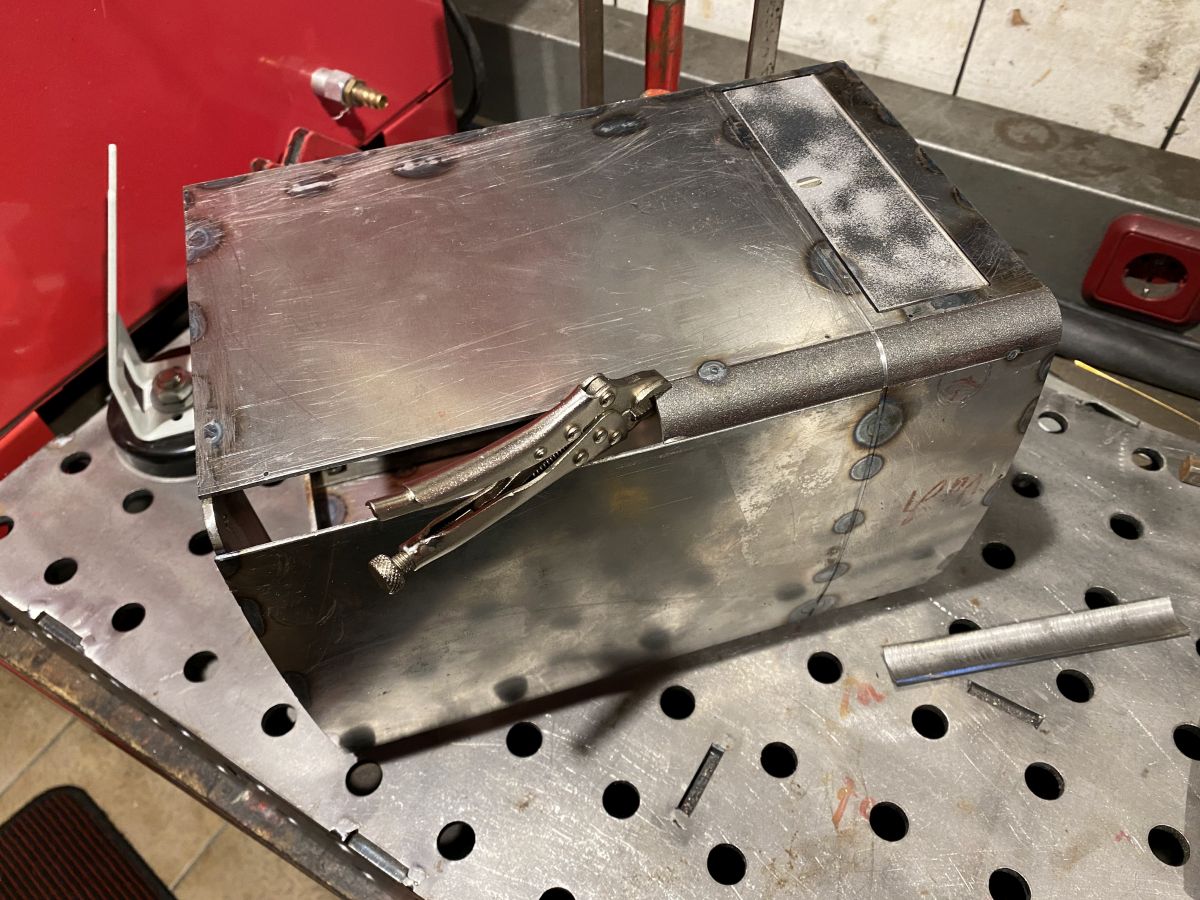

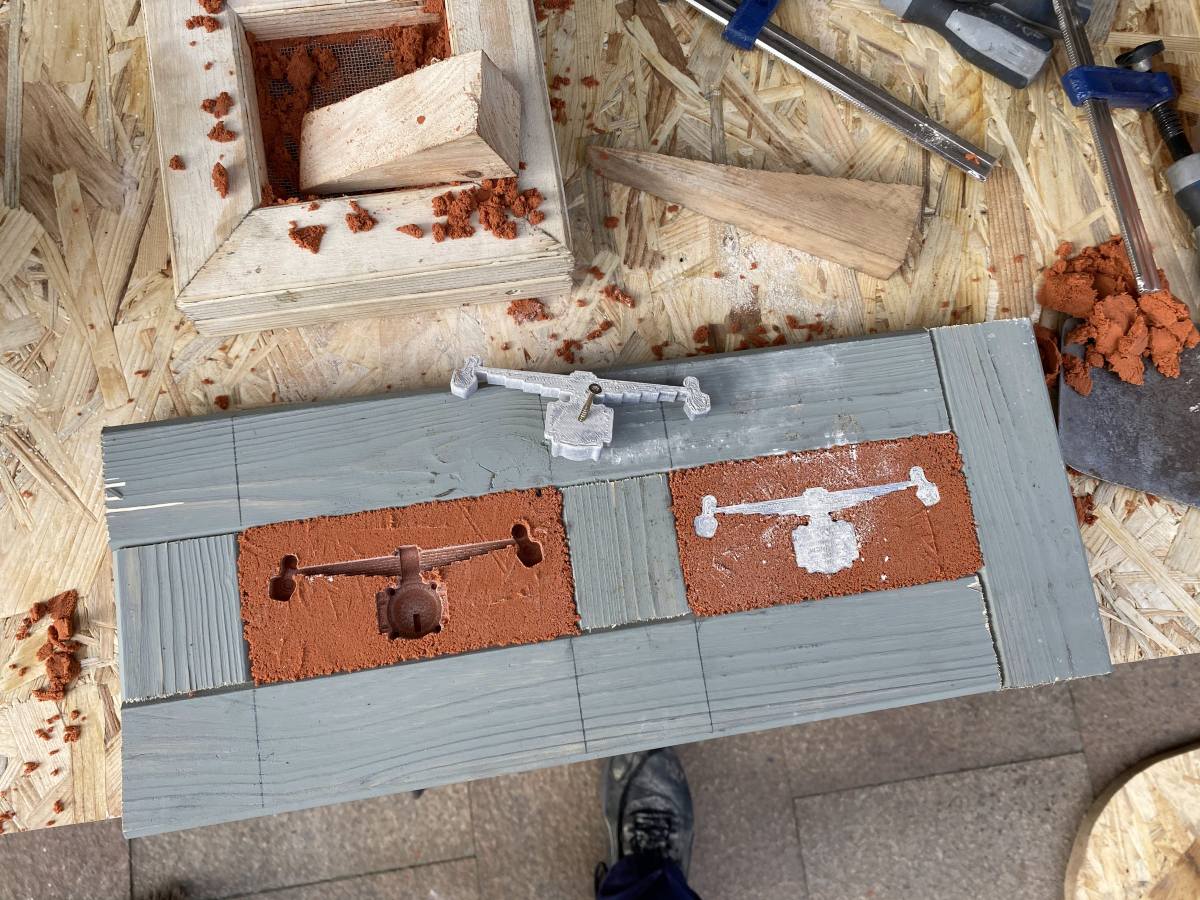

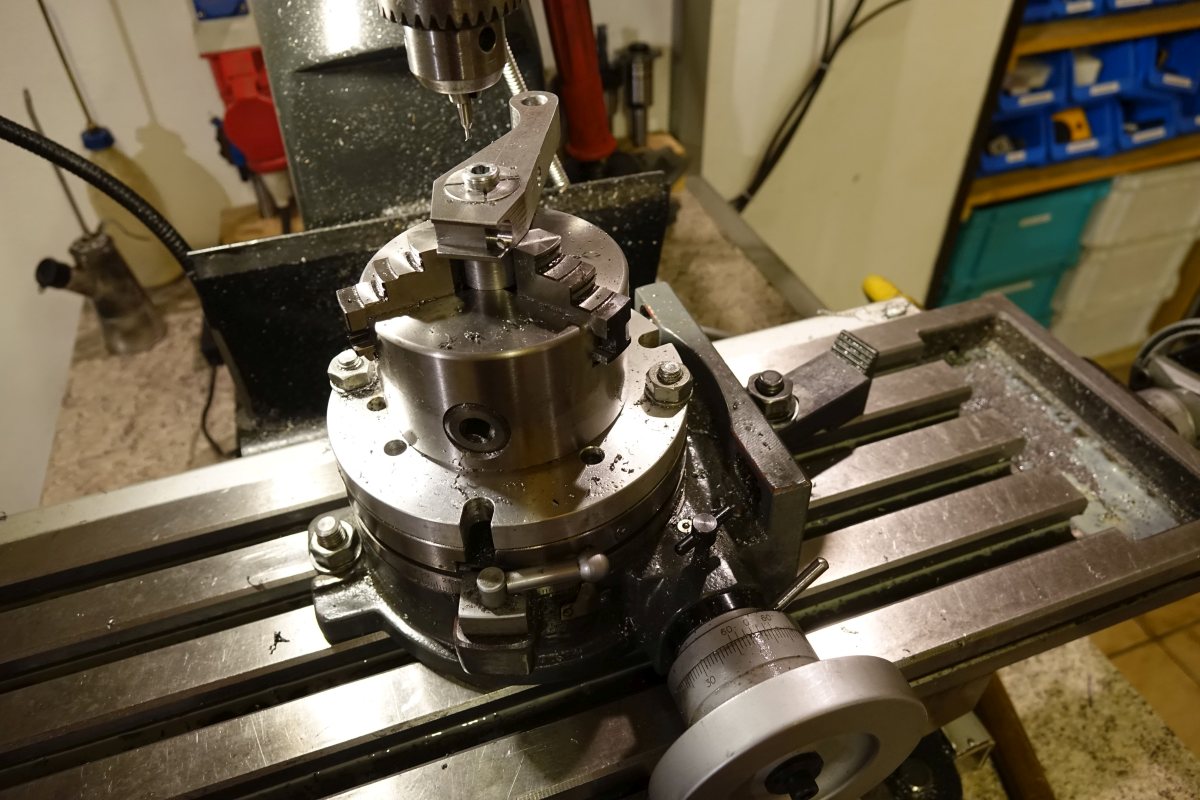

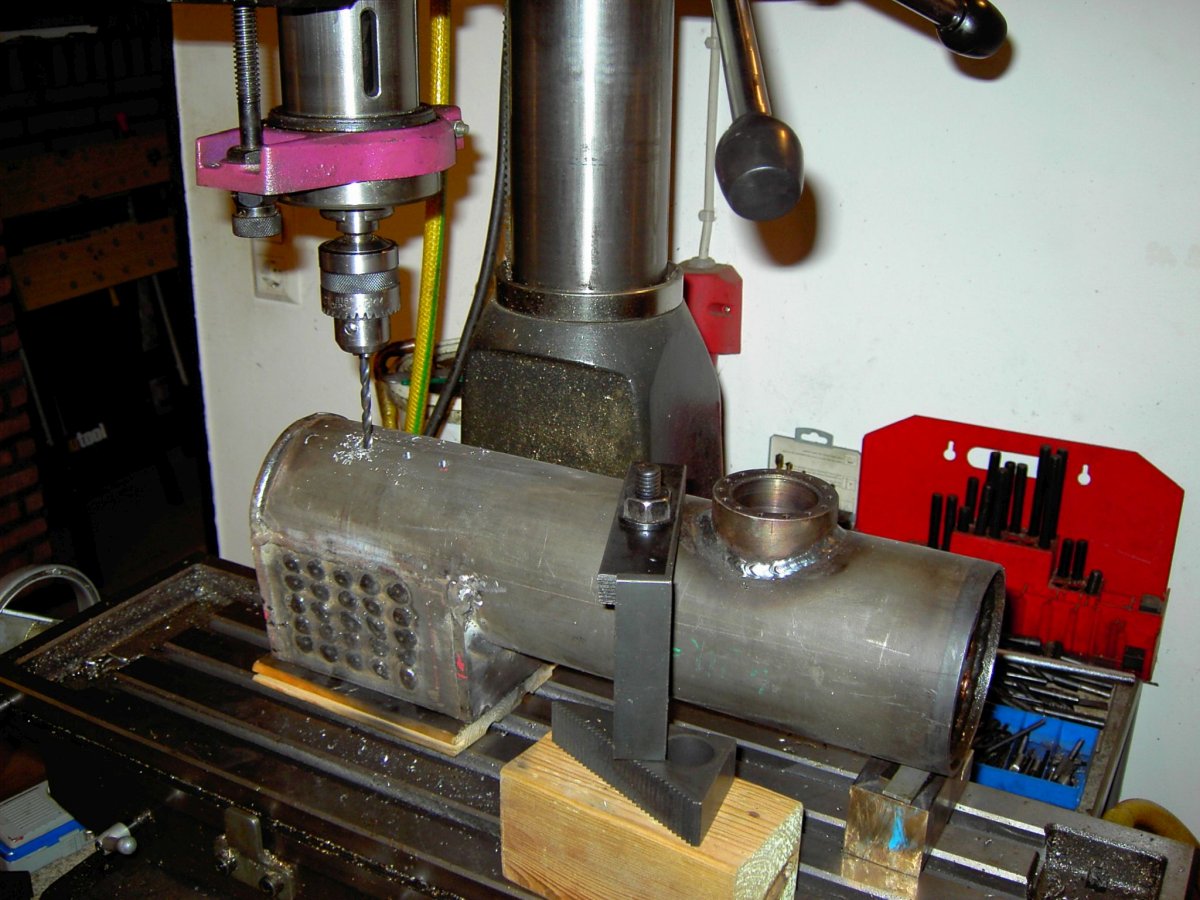

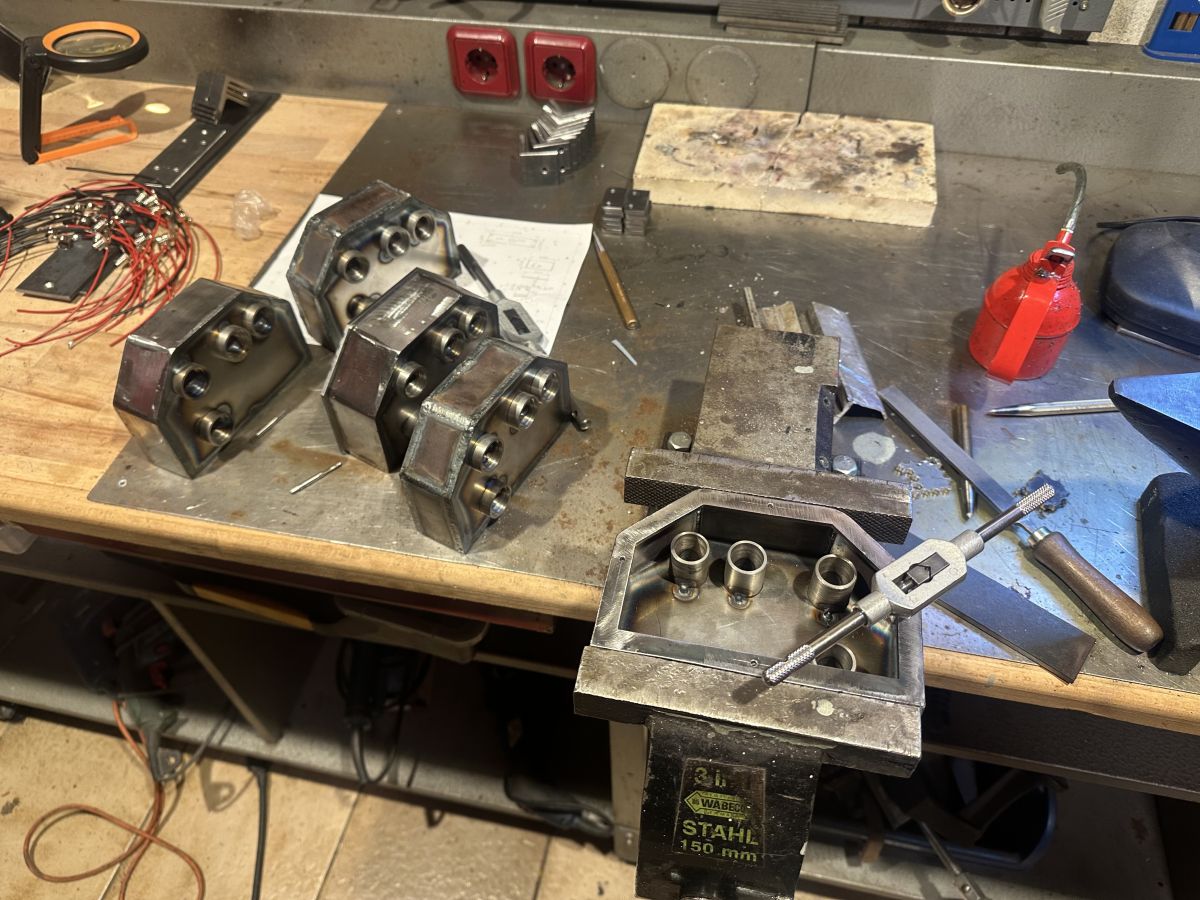

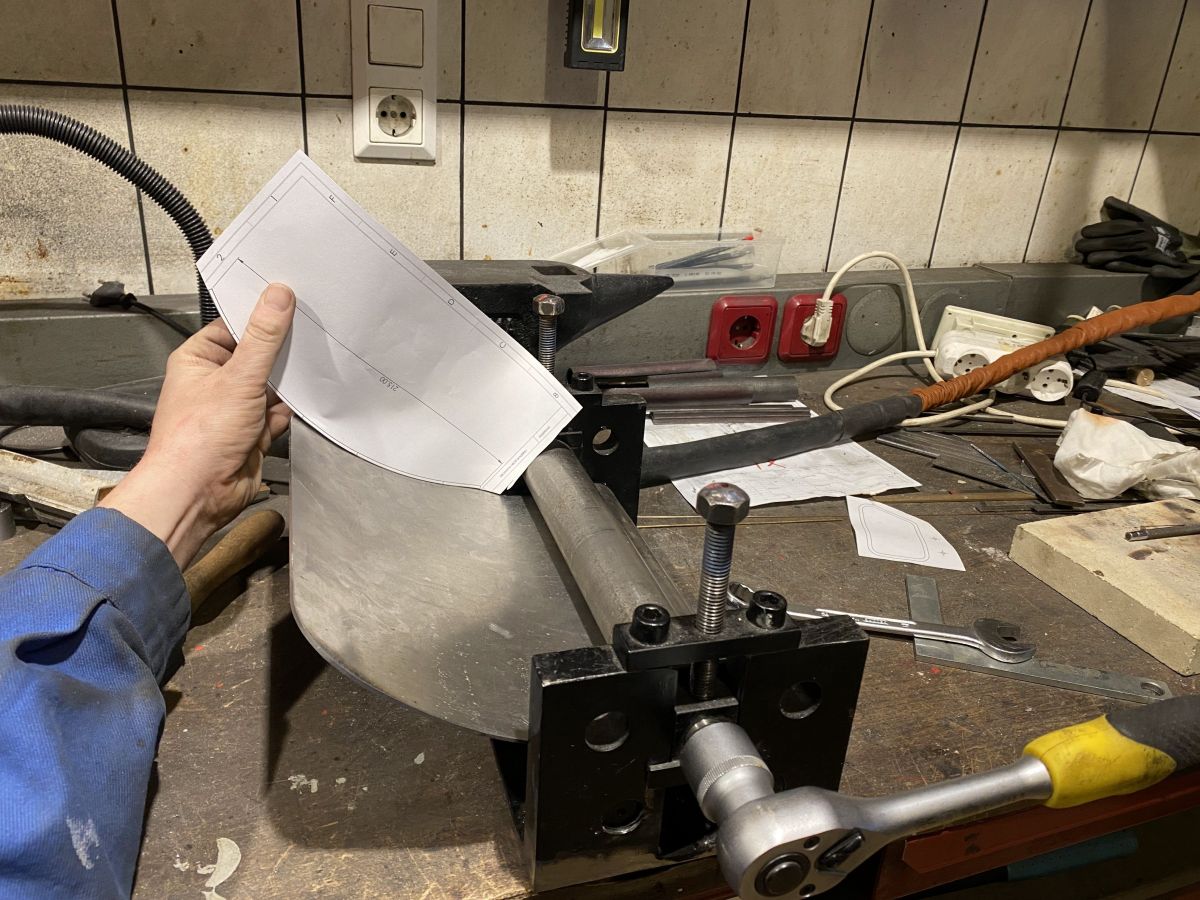

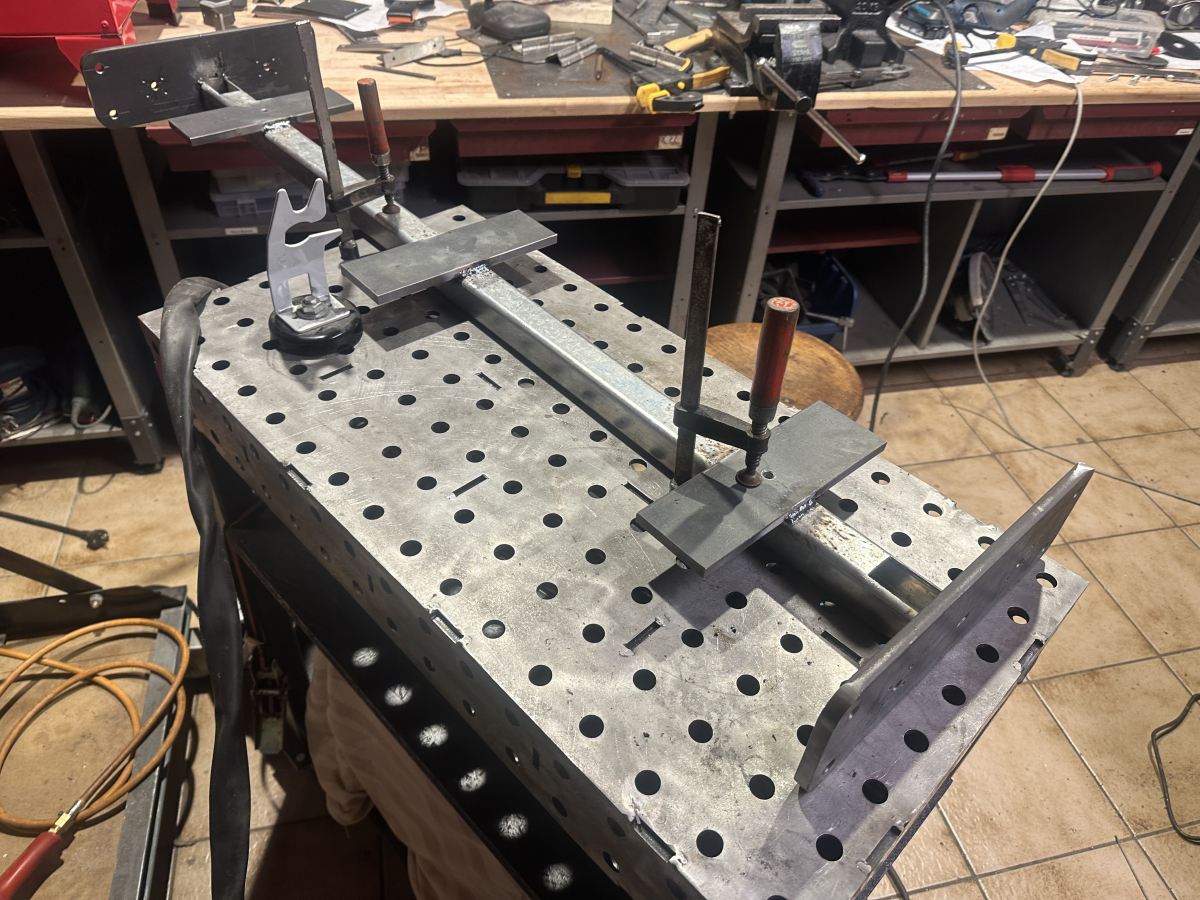

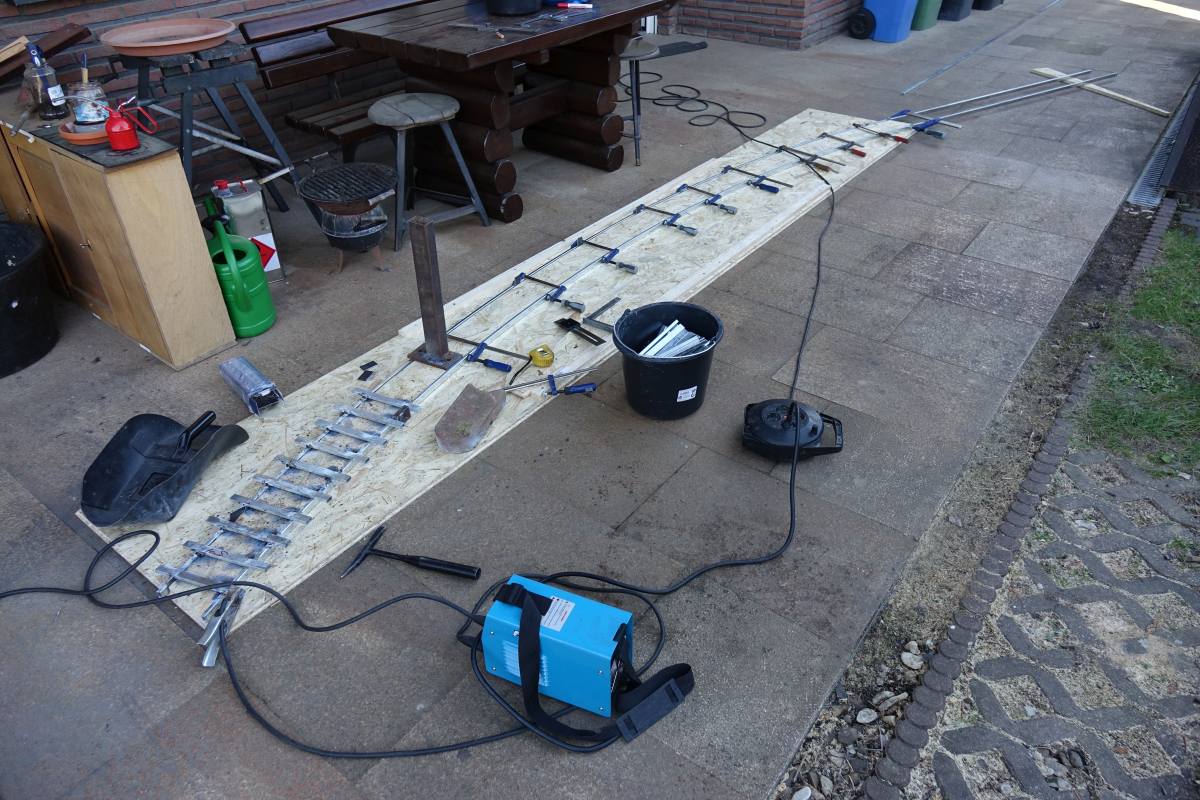

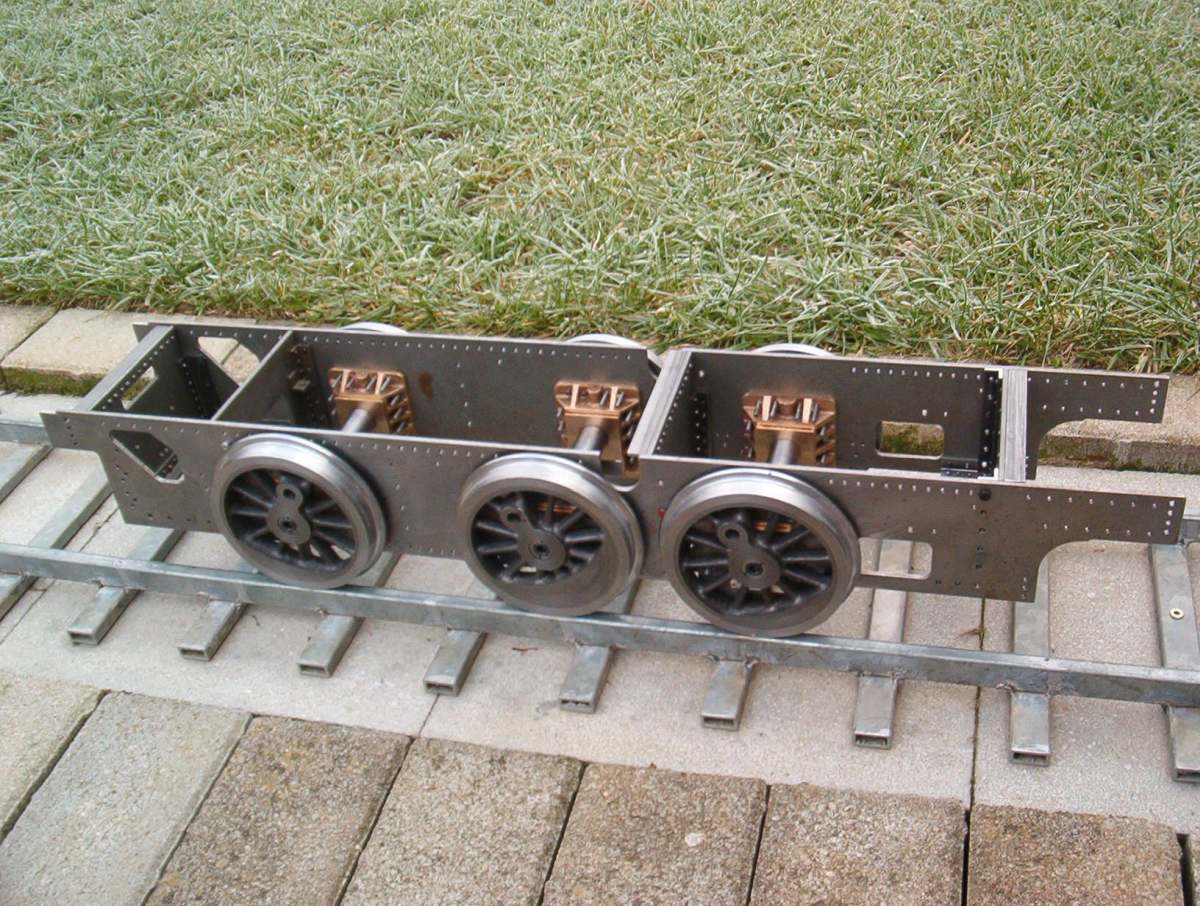

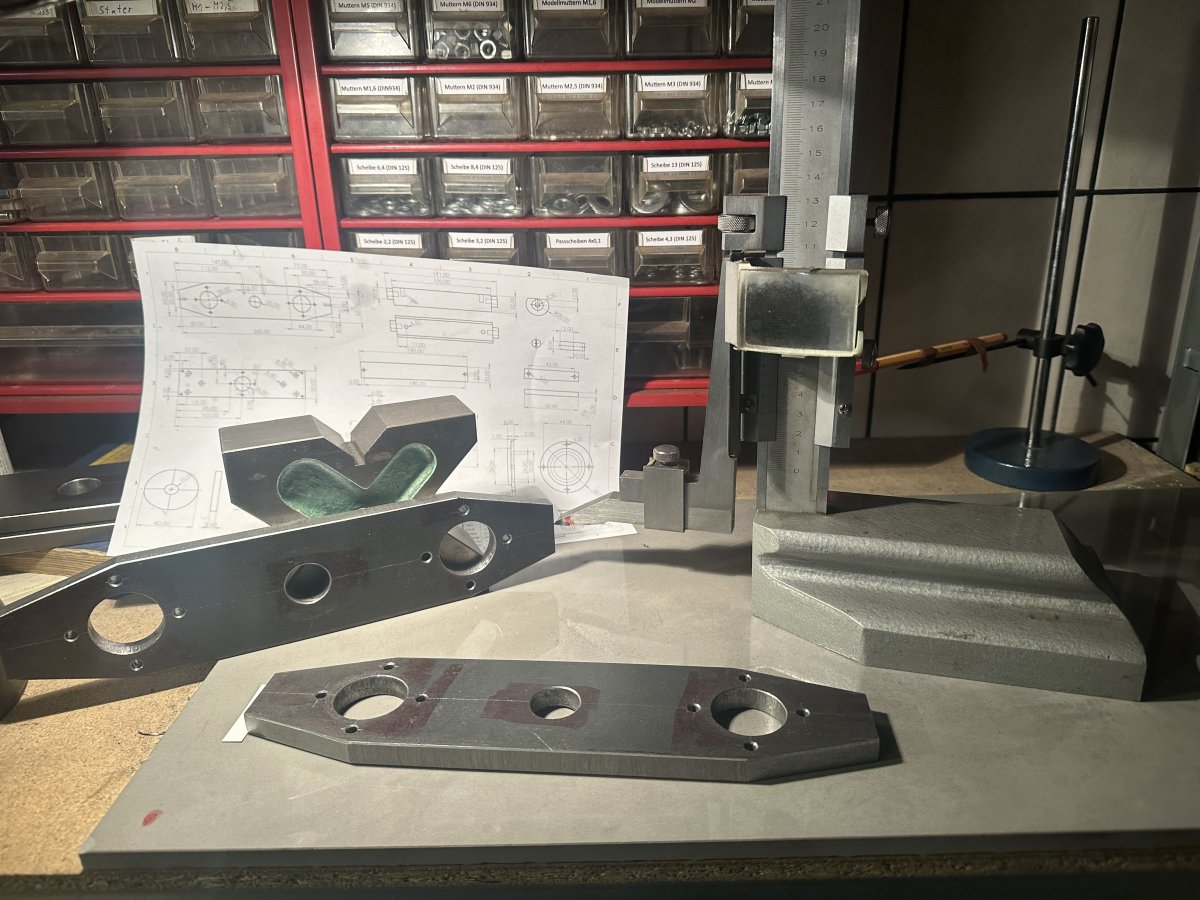

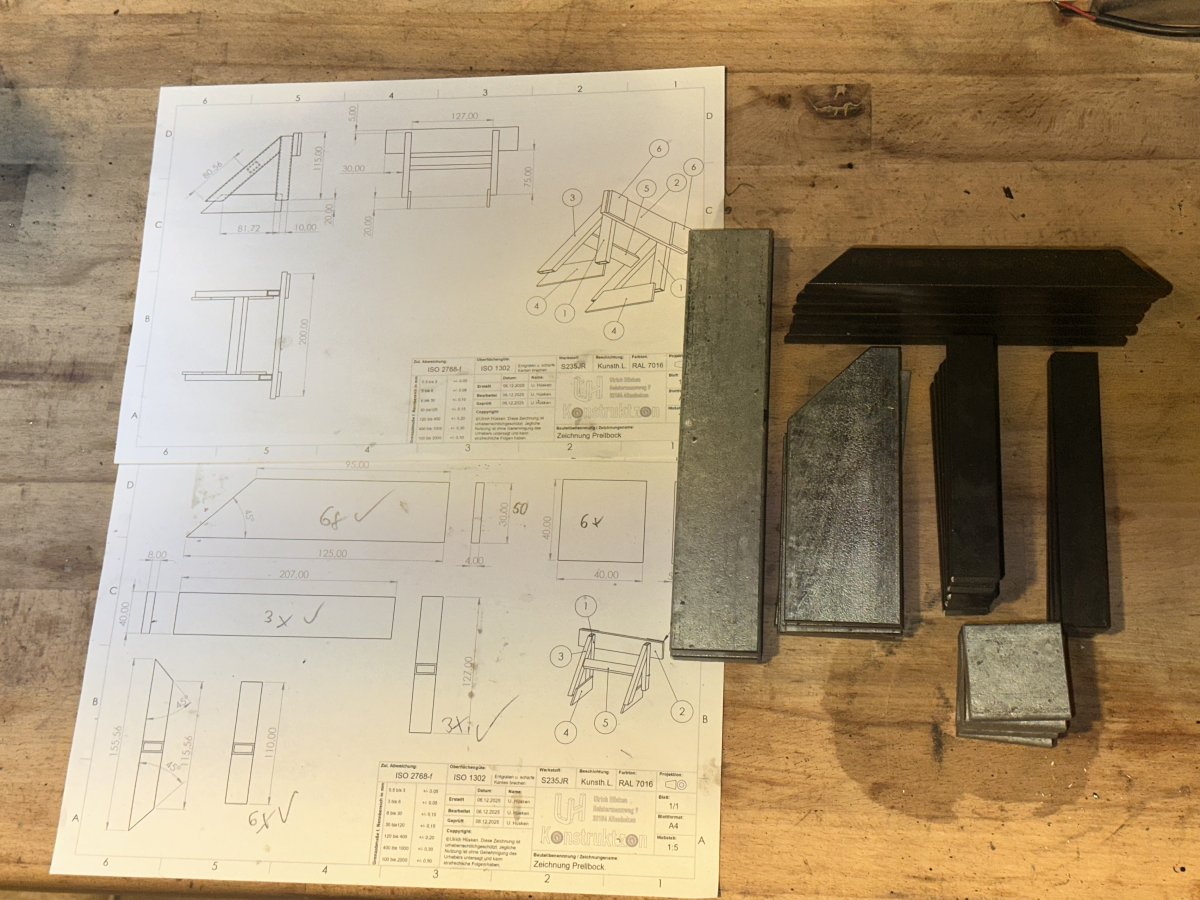

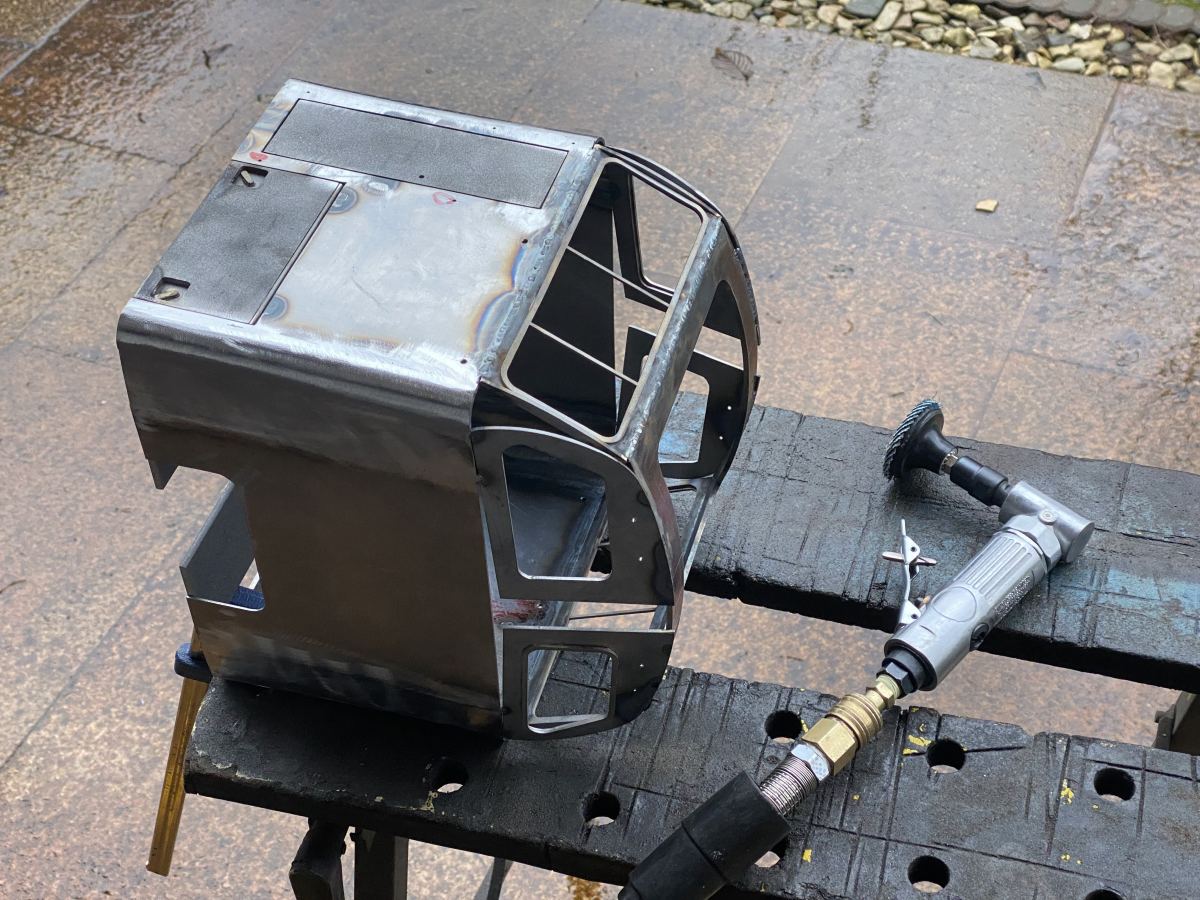

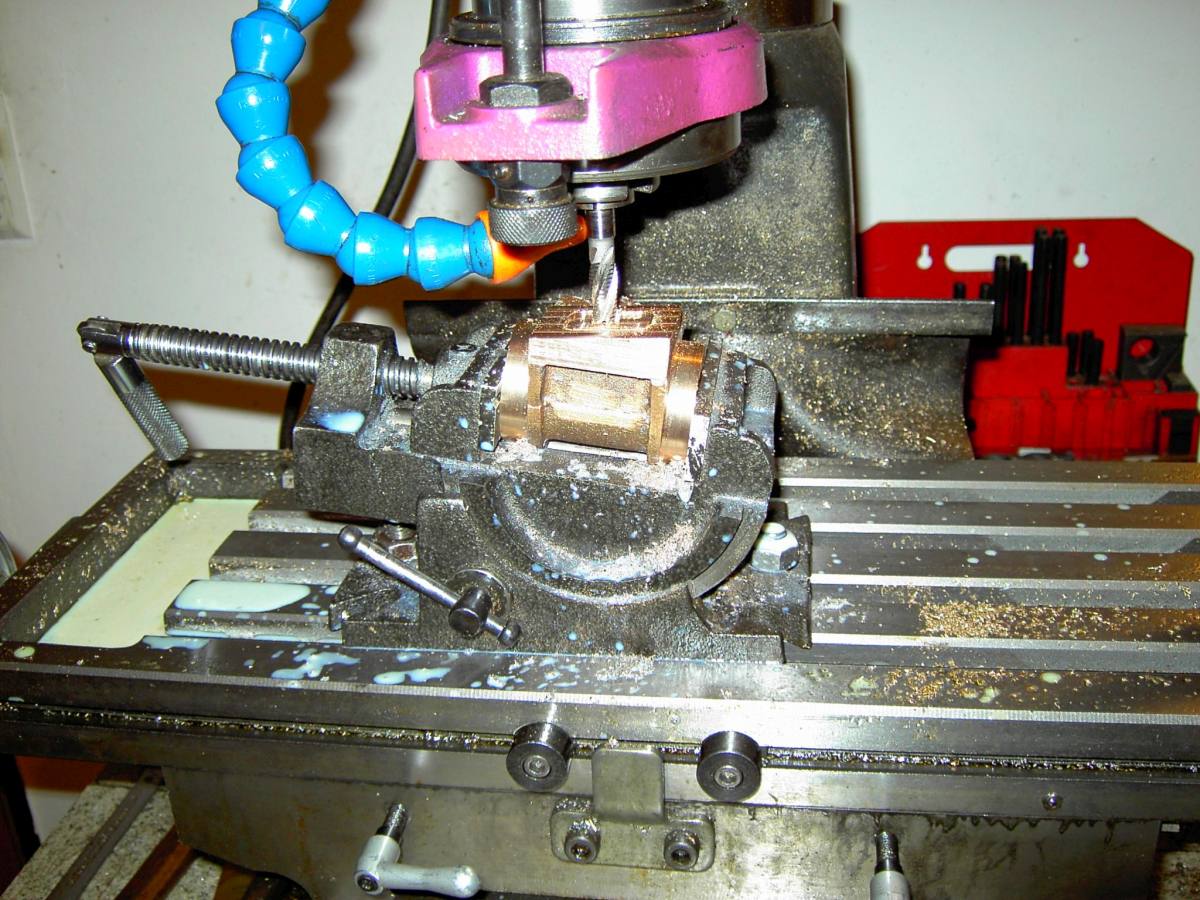

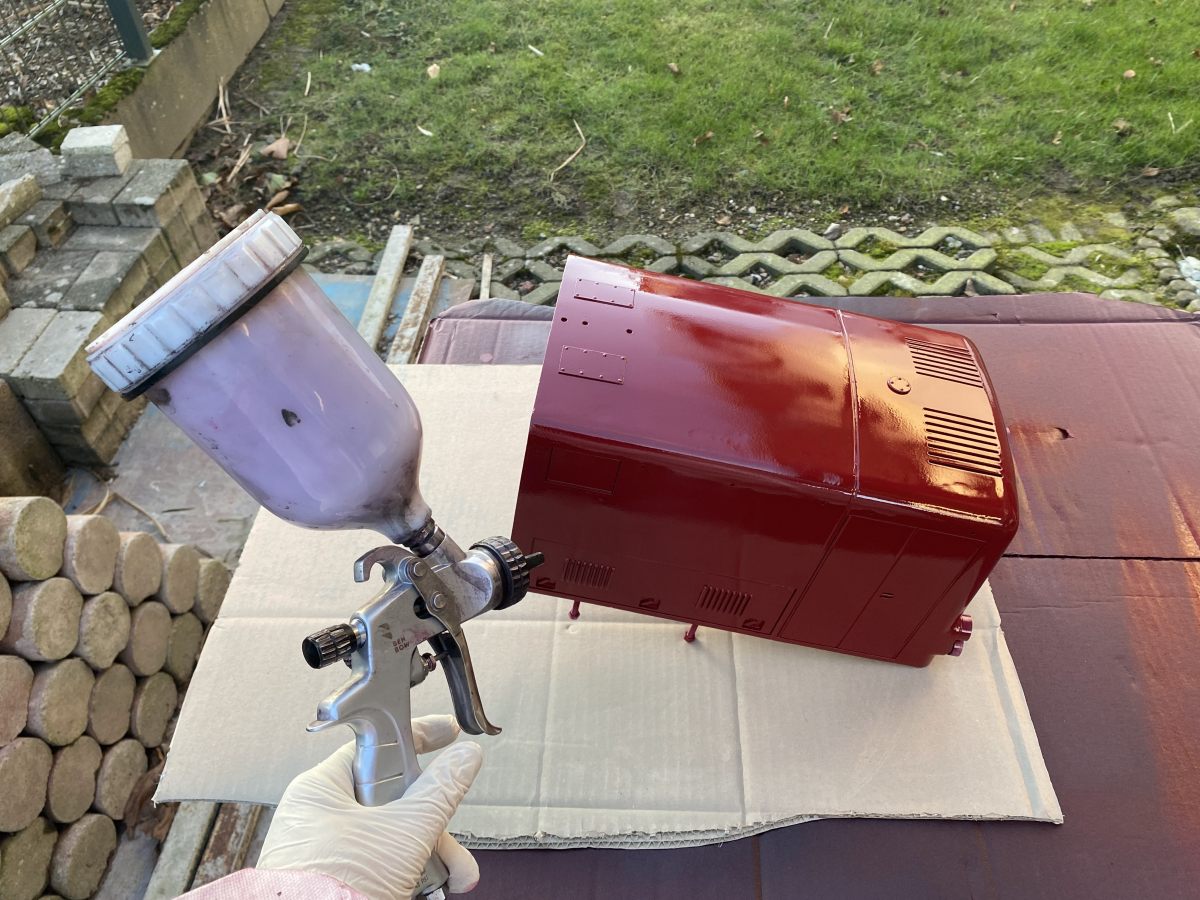

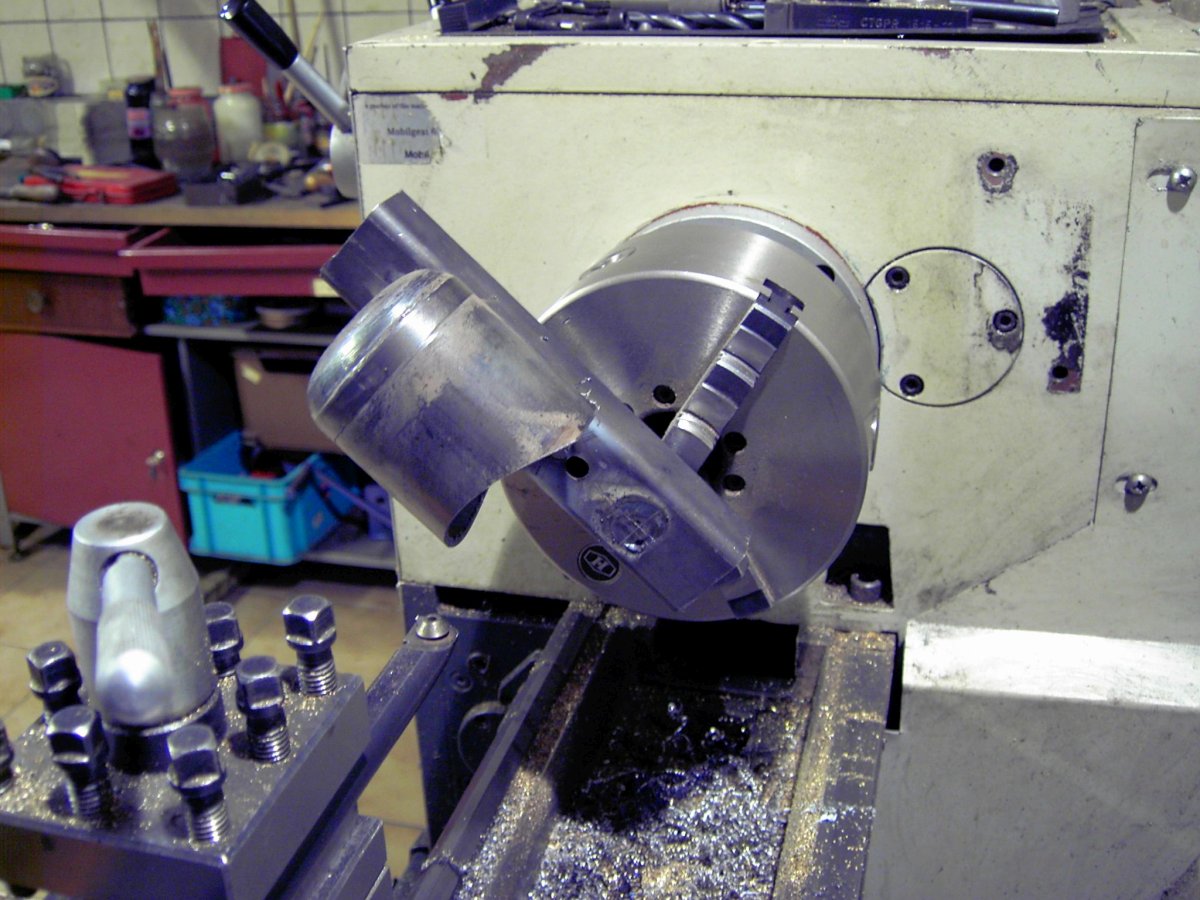

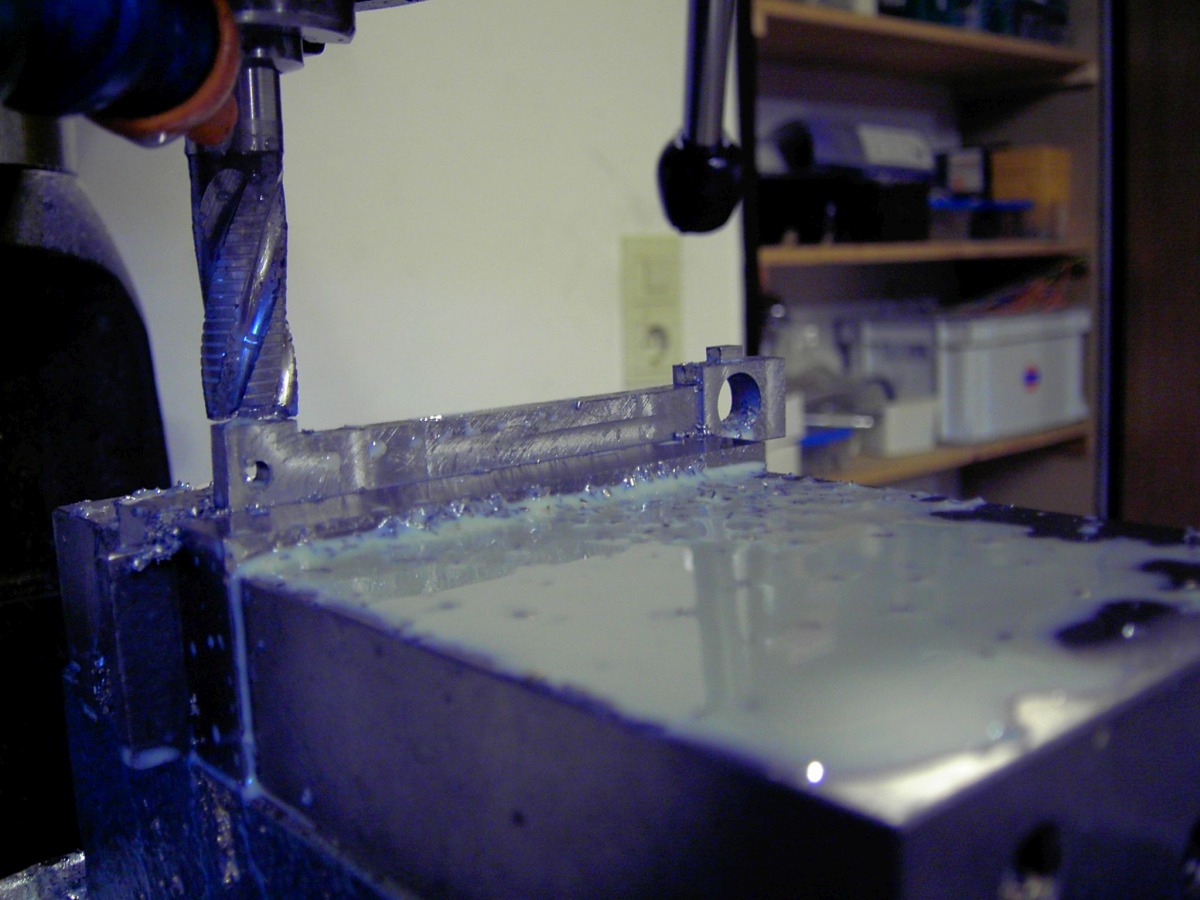

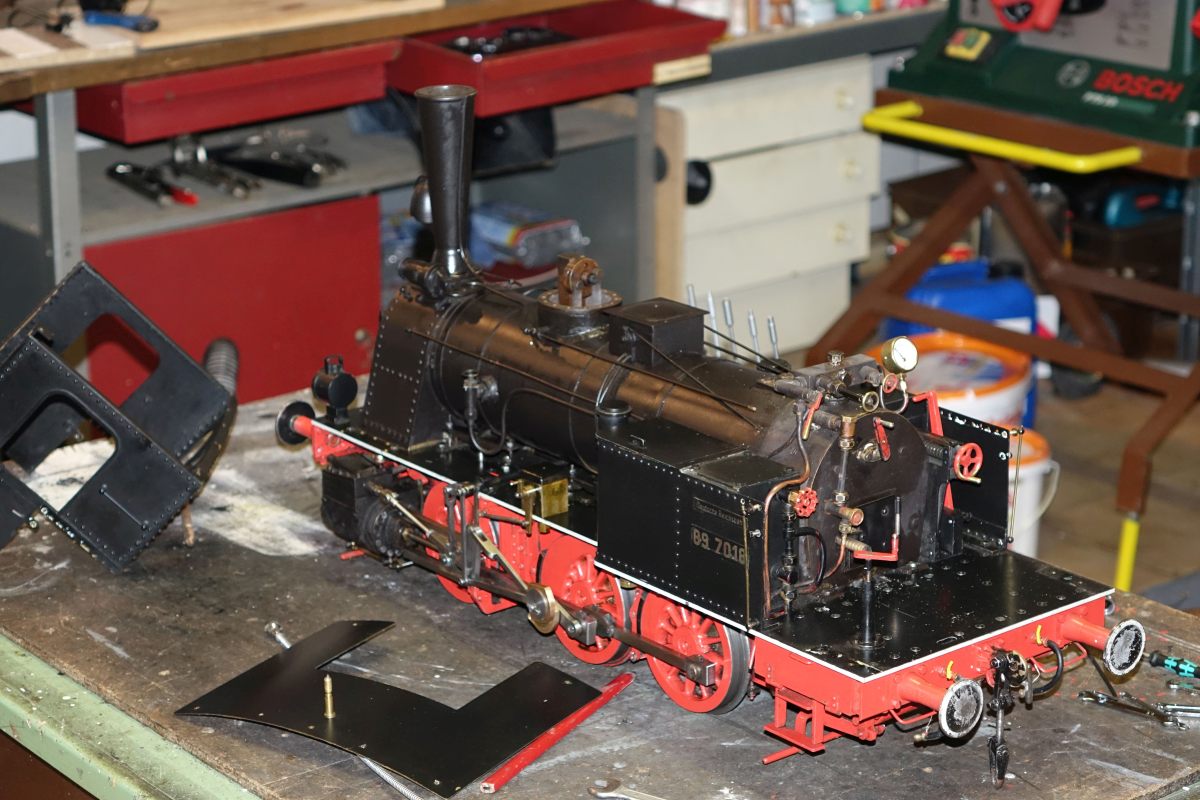

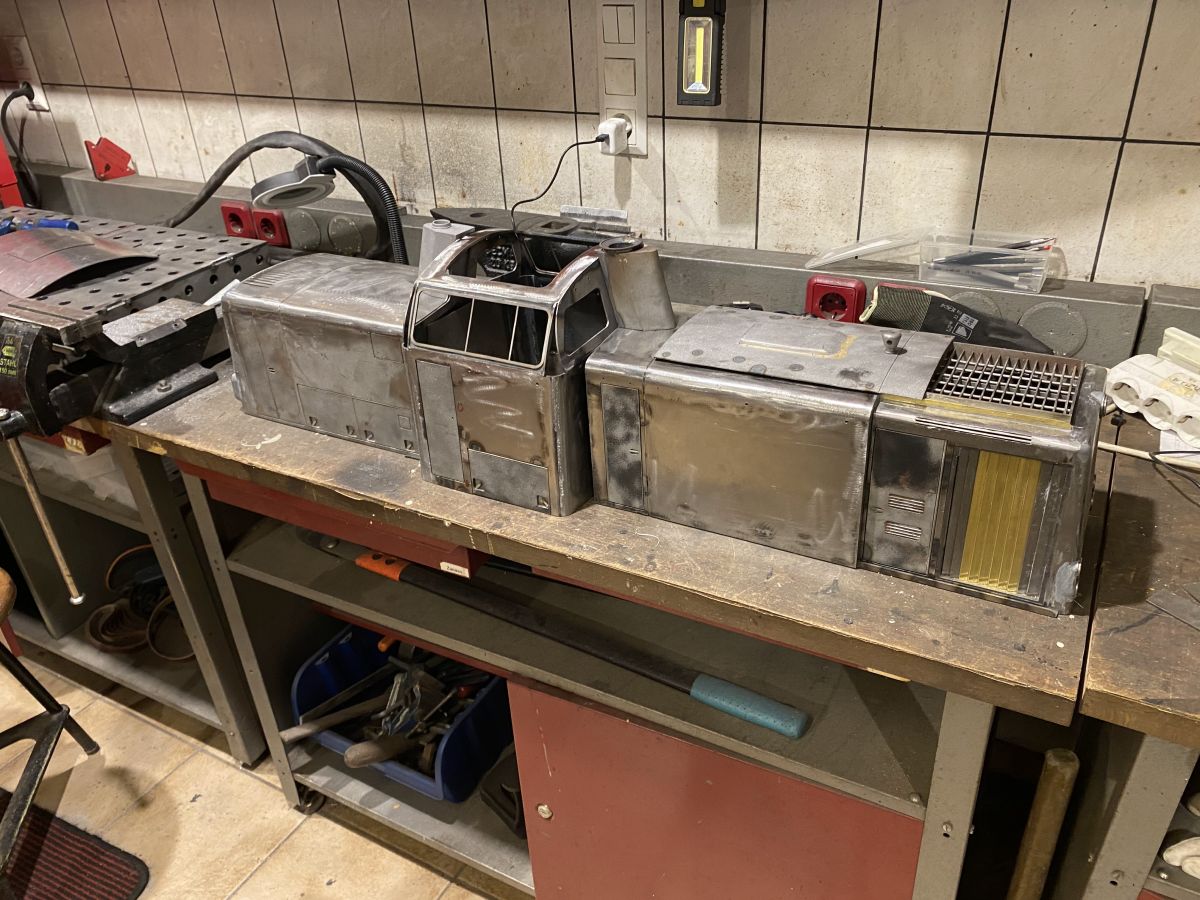

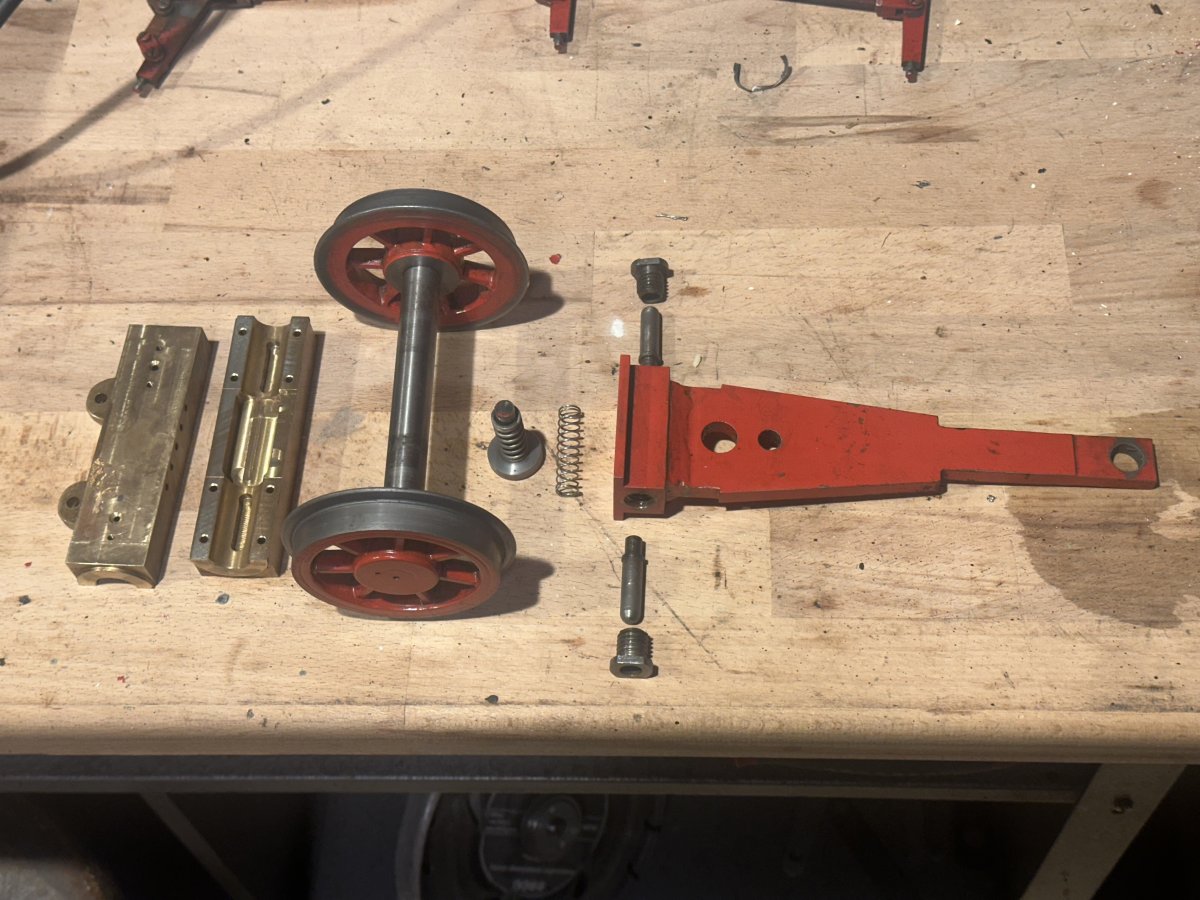

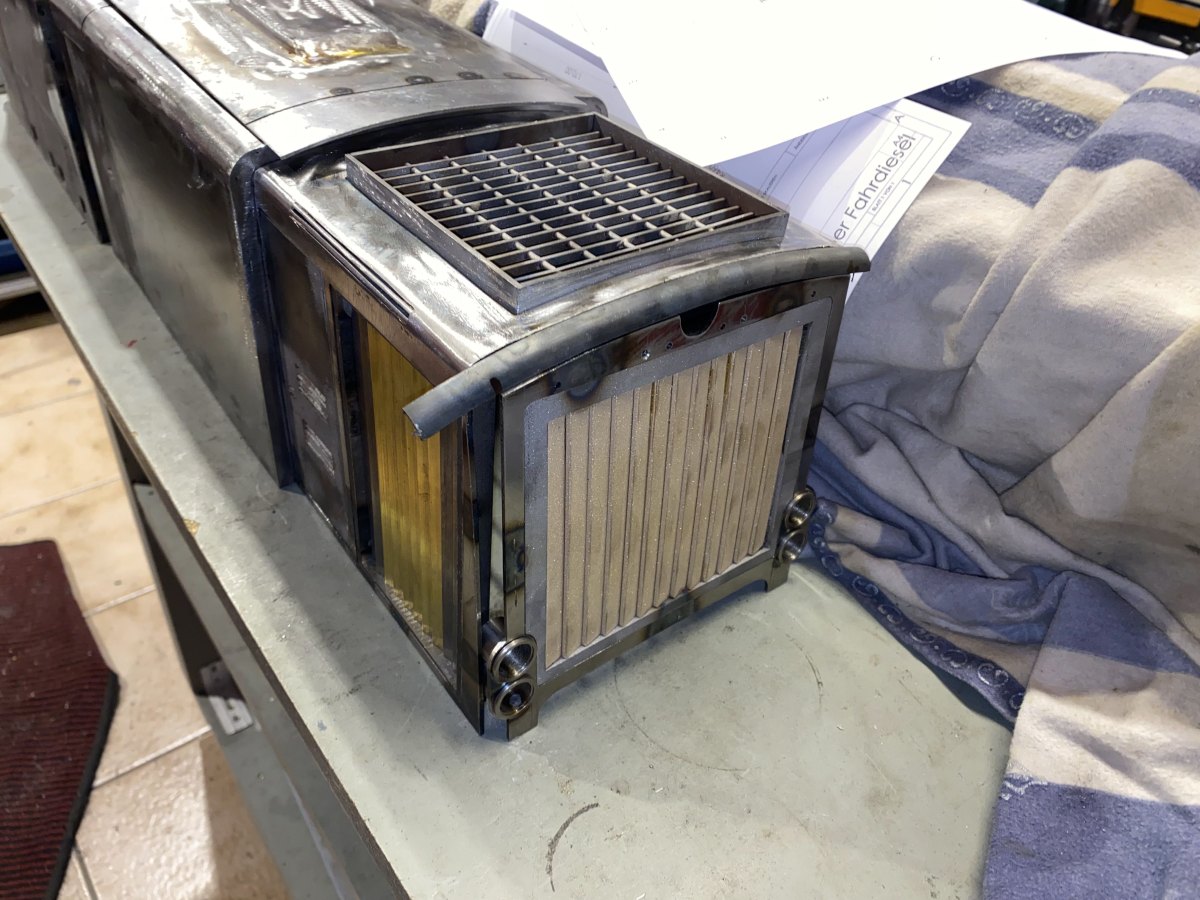

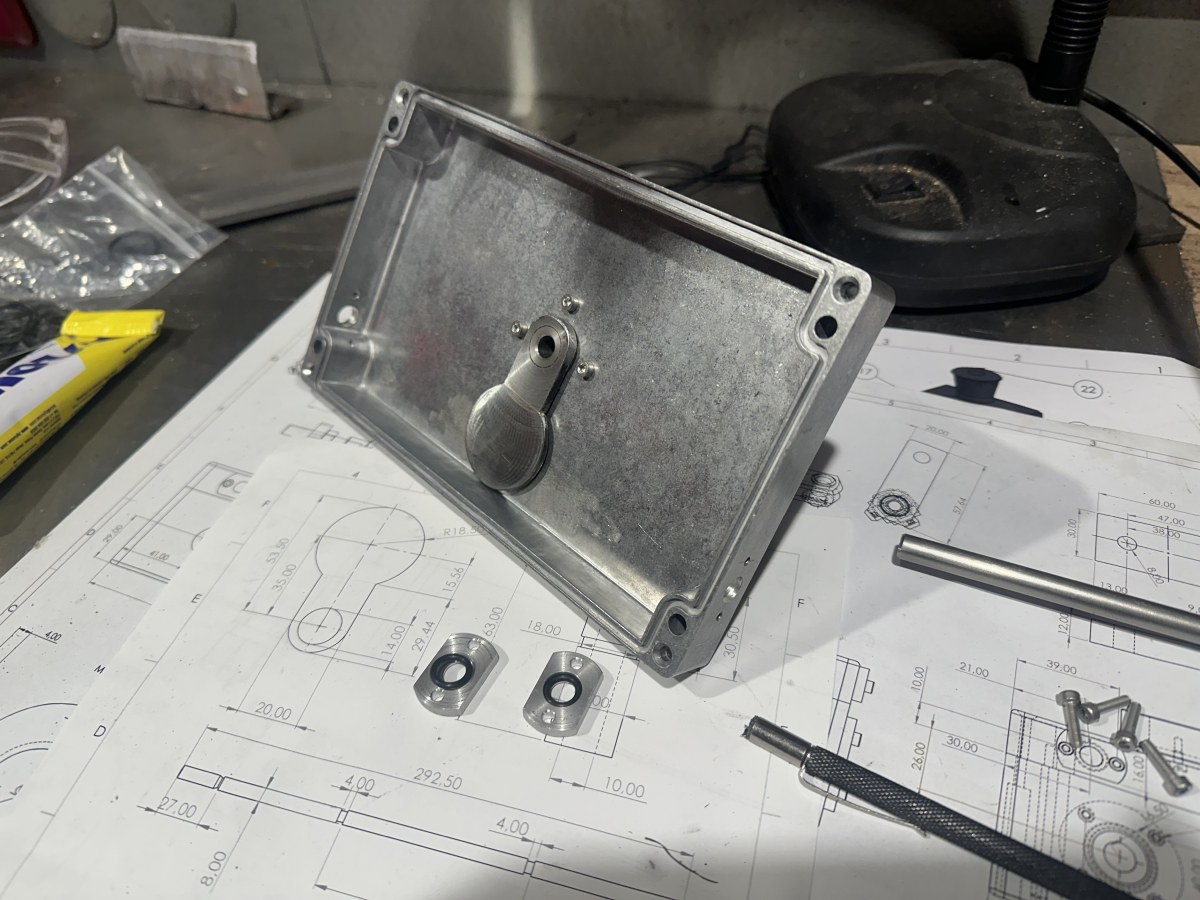

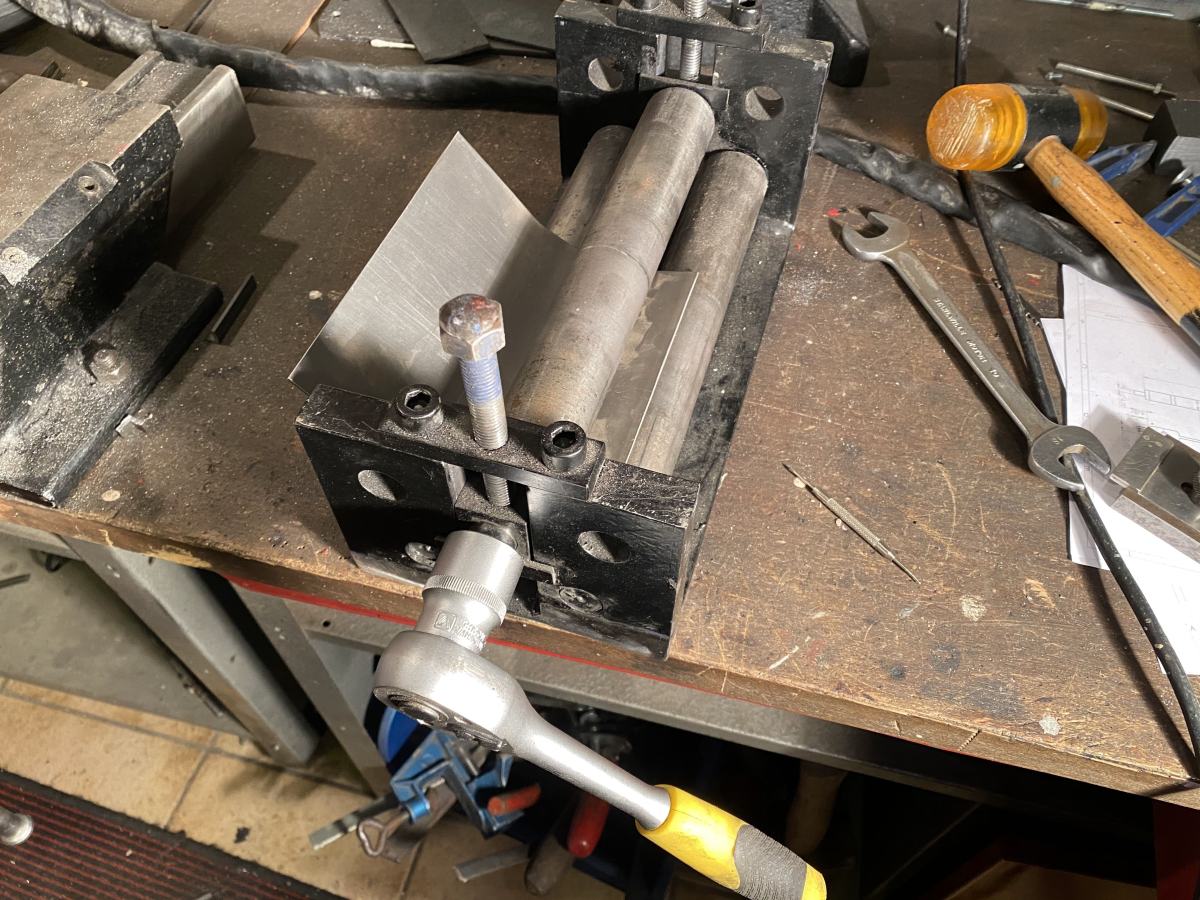

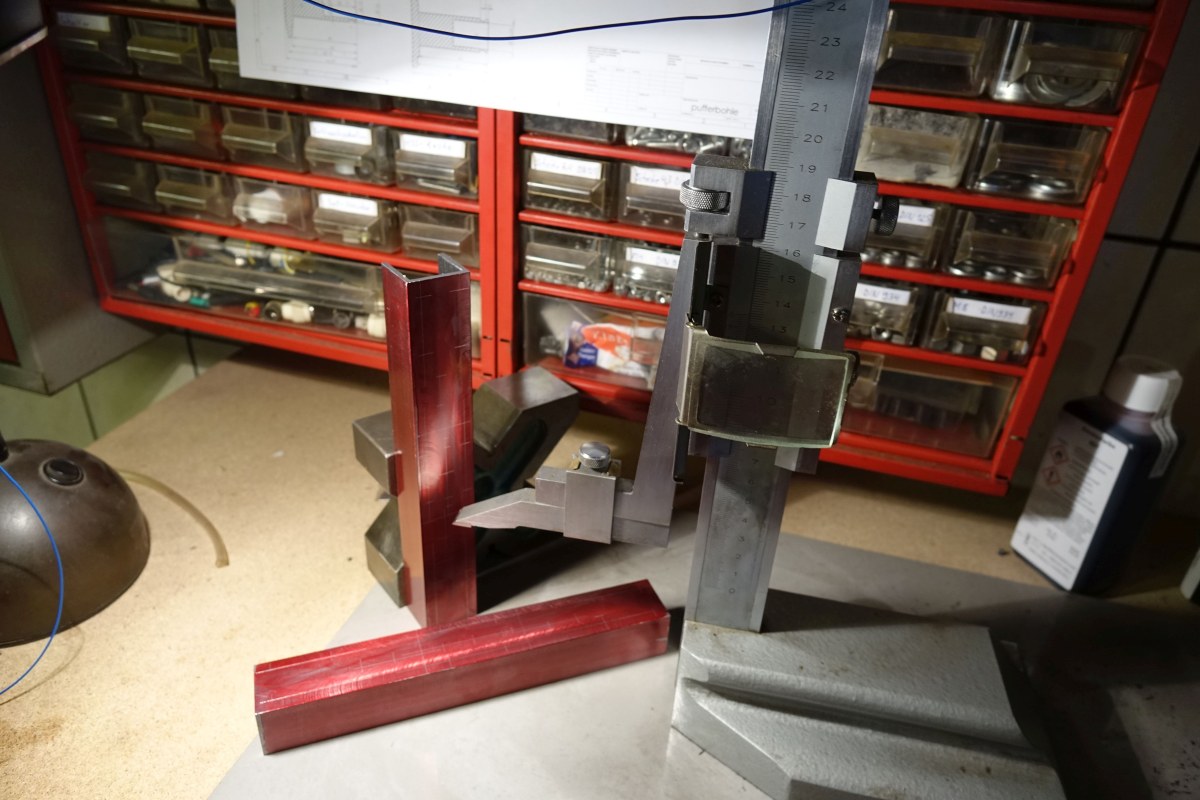

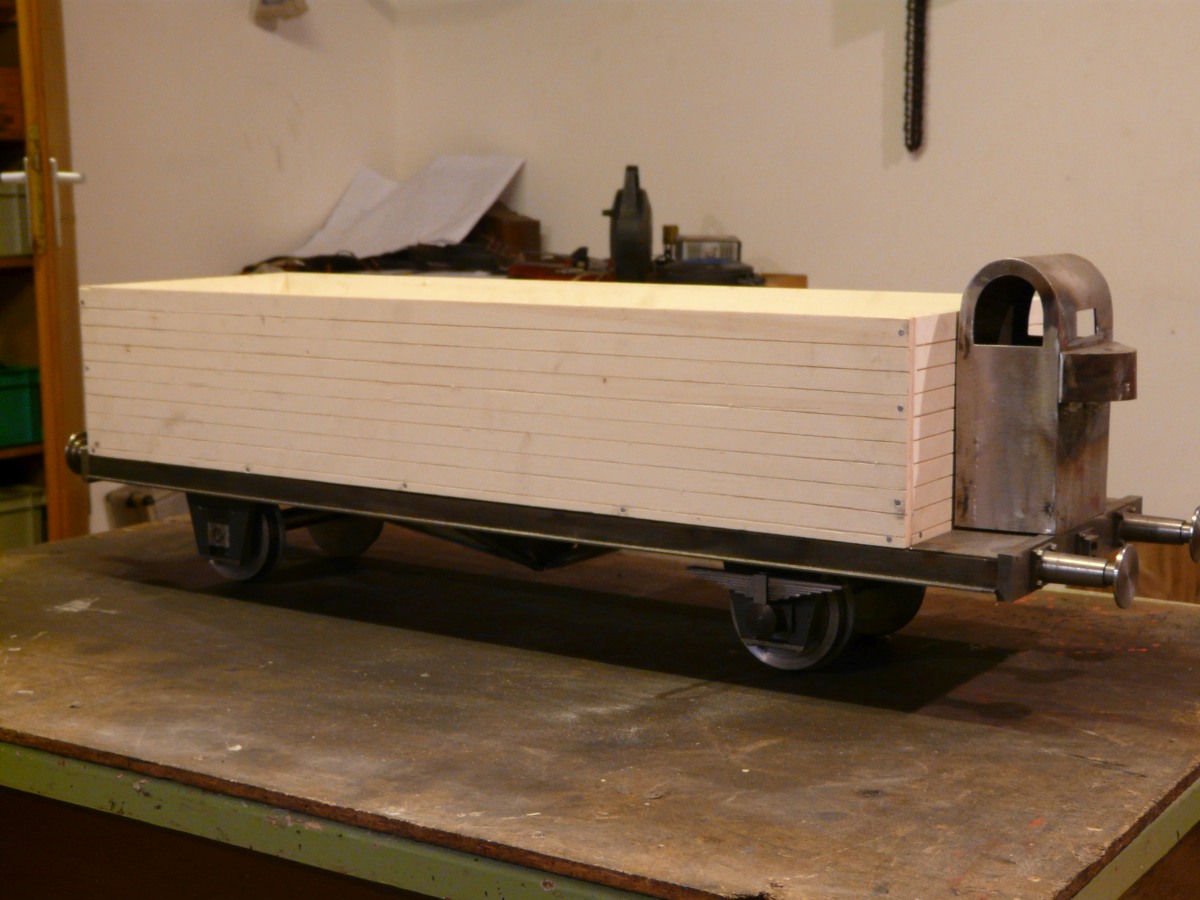

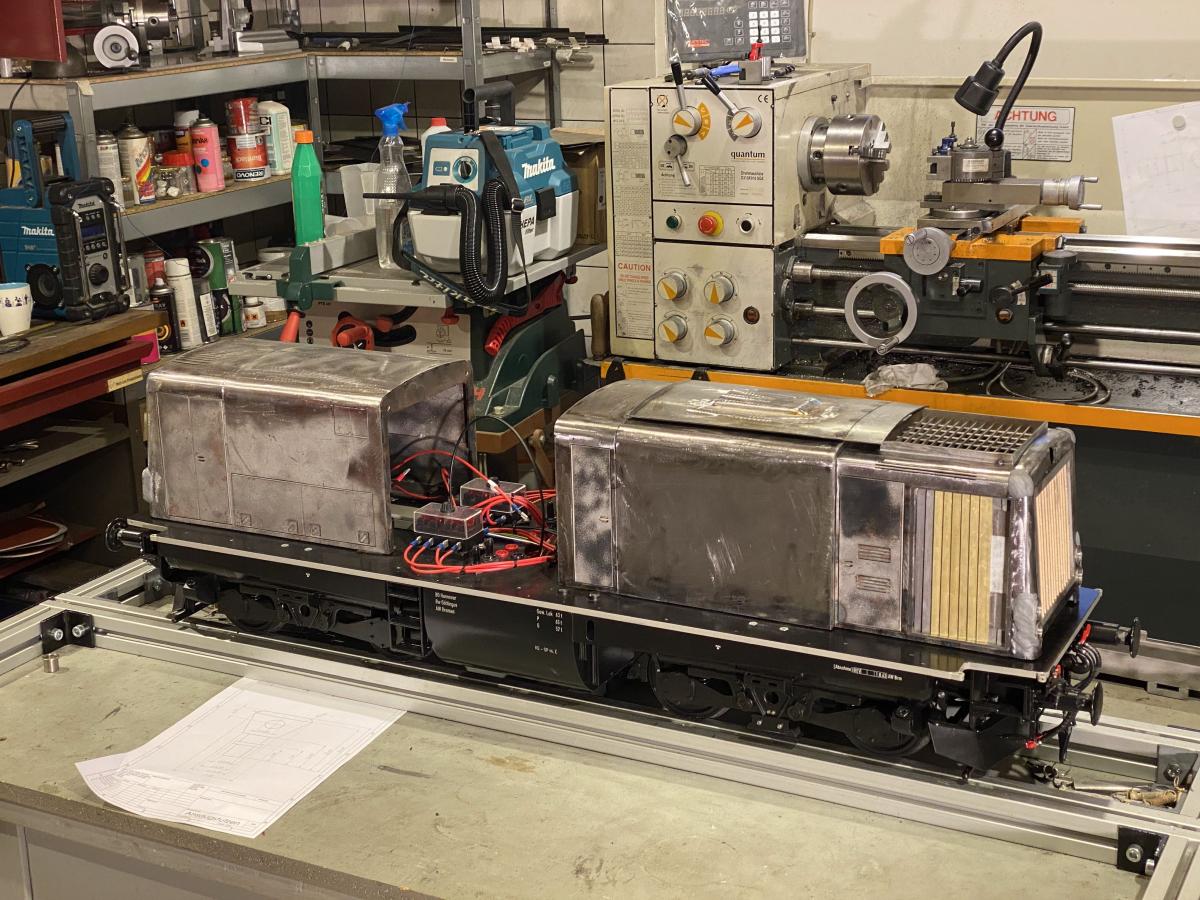

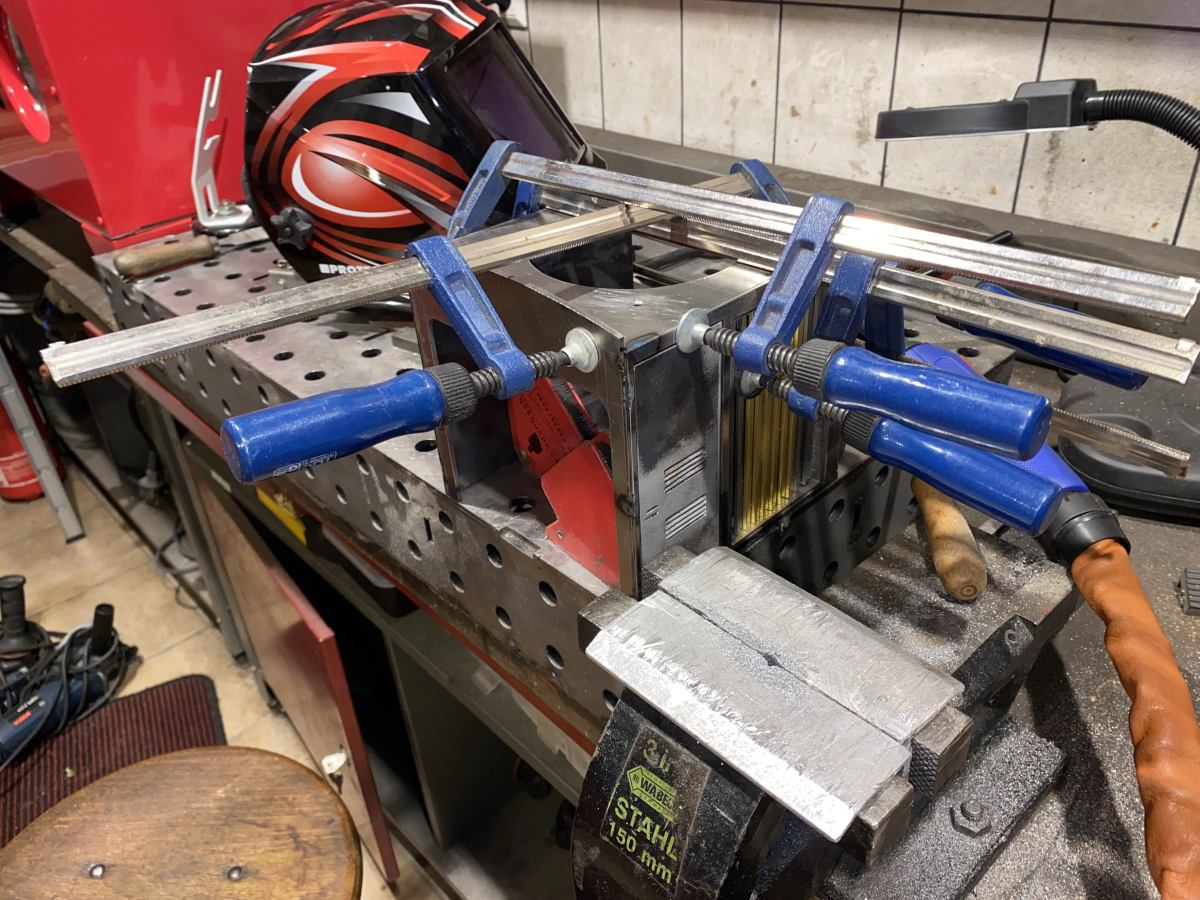

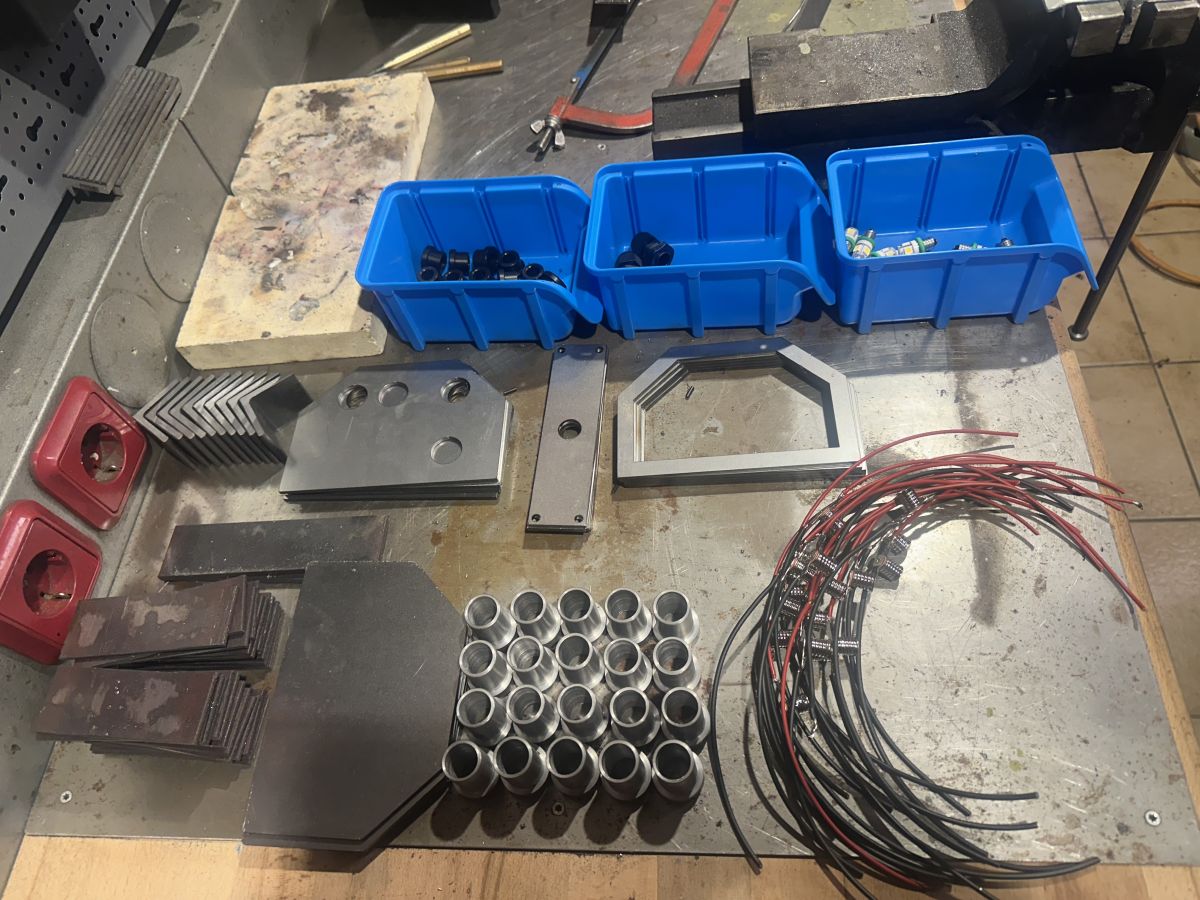

Die folgende Fotogalerie enthält Aufnahmen, die während der Fertigung meiner Eisenbahnmodelle in der heimischen Werkstatt entstanden sind. Die Bilder zeigen unterschiedliche Modelle sowie Fertigungstechniken und stehen nicht miteinander in Zusammenhang. Es soll so nur beispielhaft ein Eindruck davon vermittelt werden, welche Tätigkeiten zur Herstellung einer Dampfgartenbahn notwendig sind.
Gleis & Trassenbau

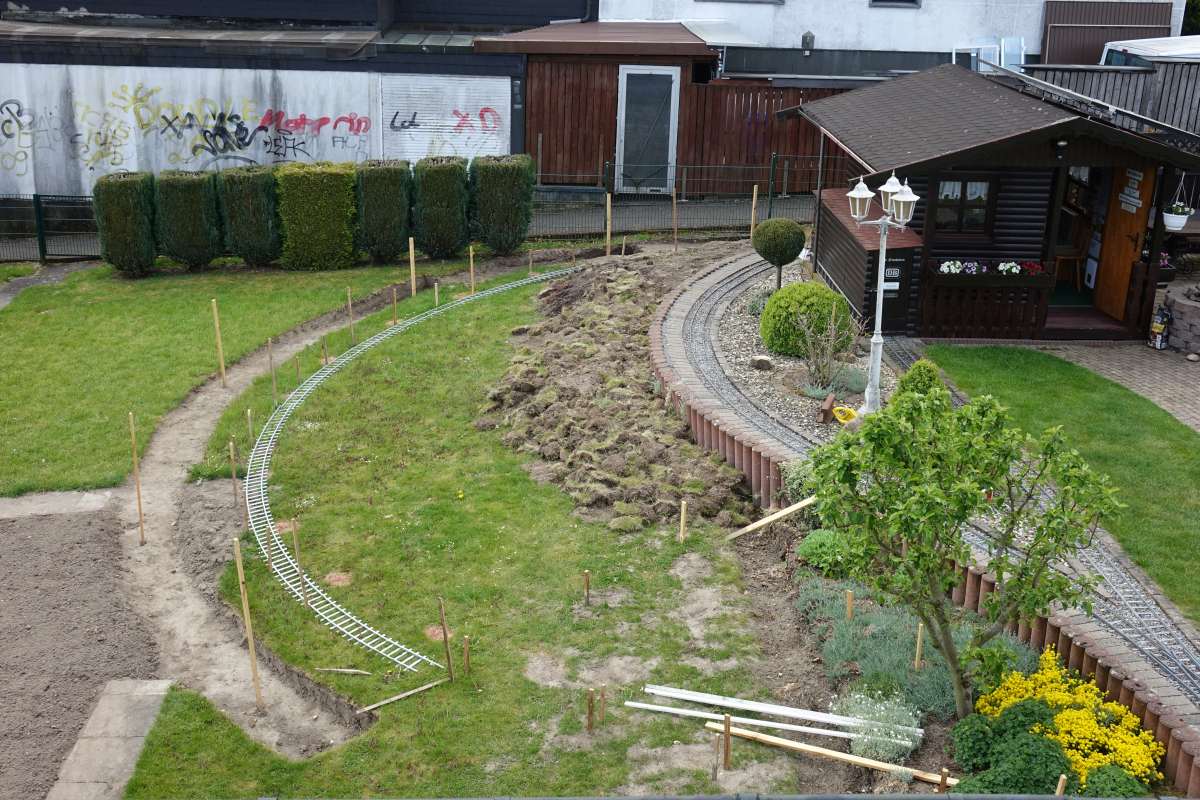

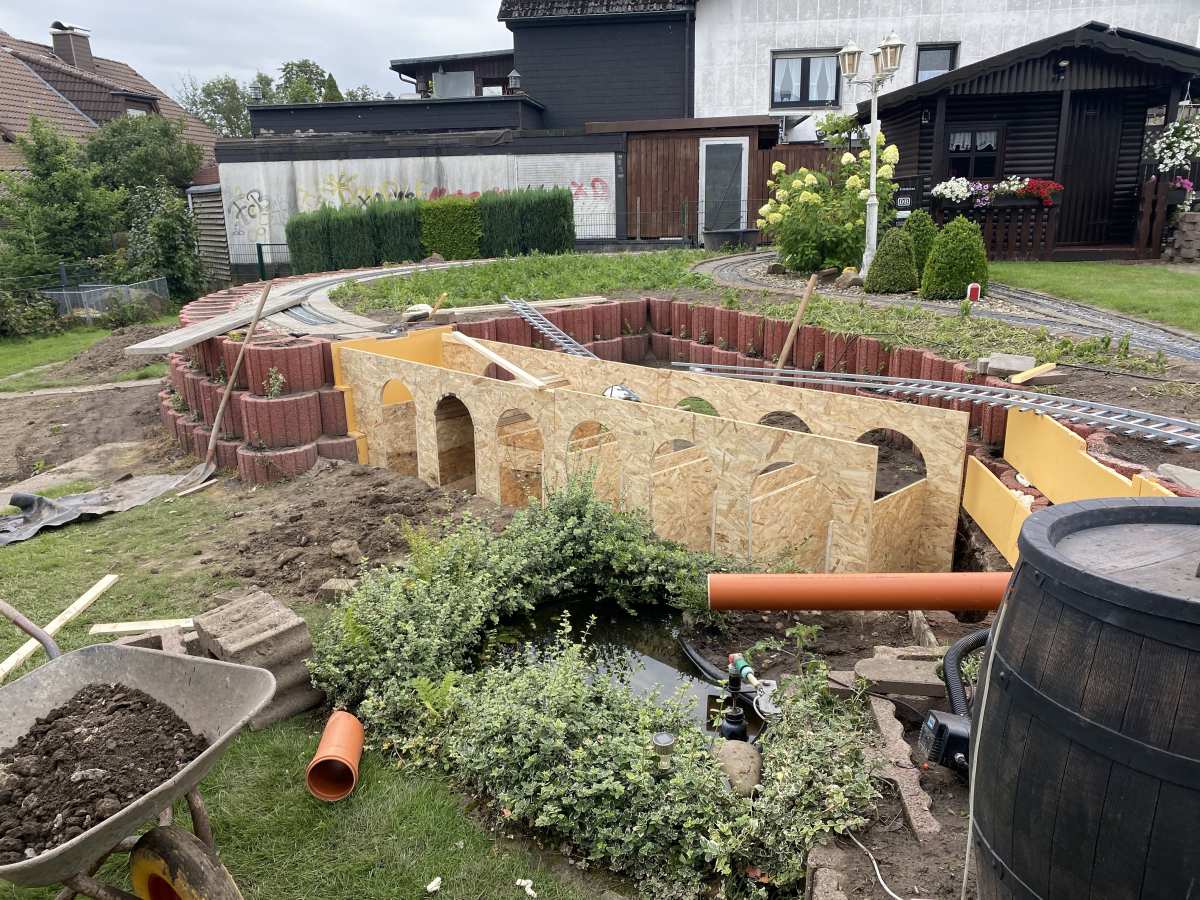

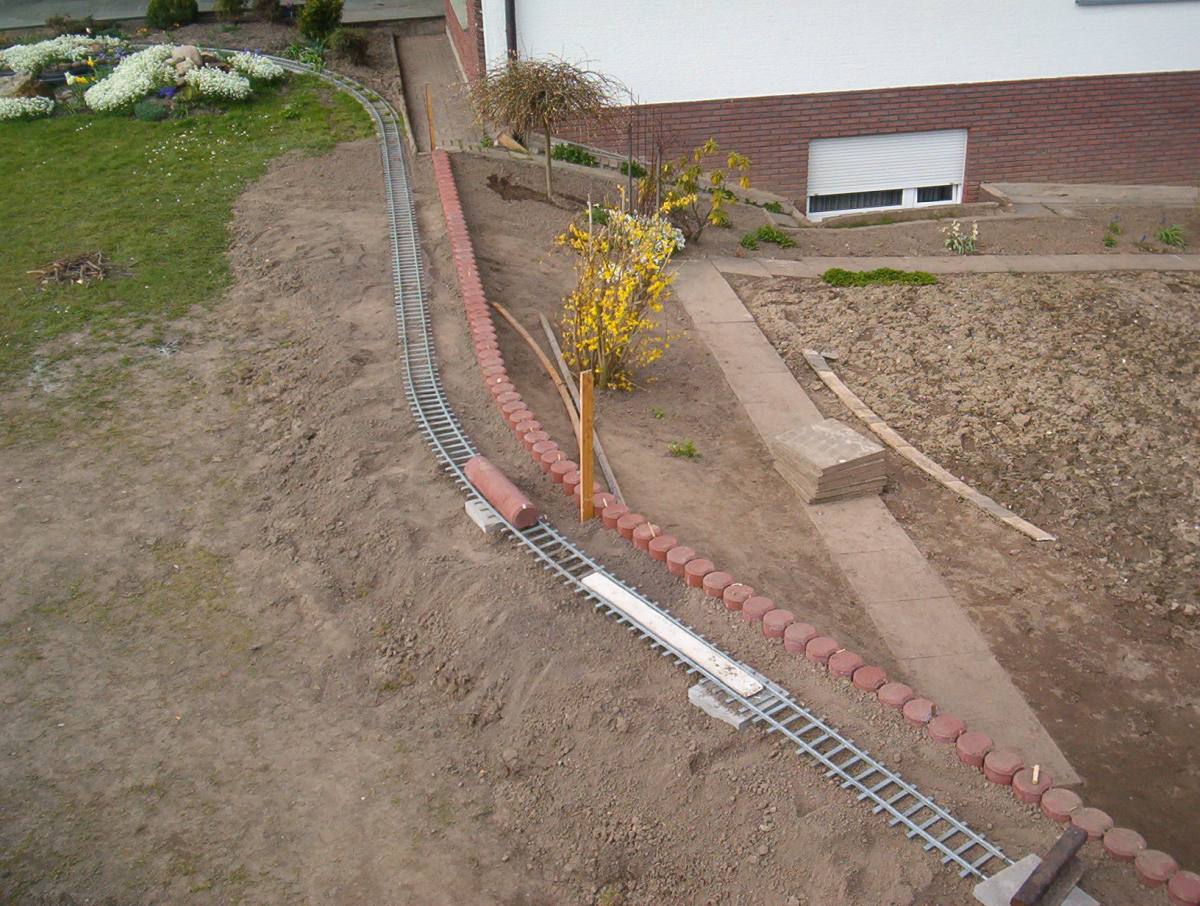

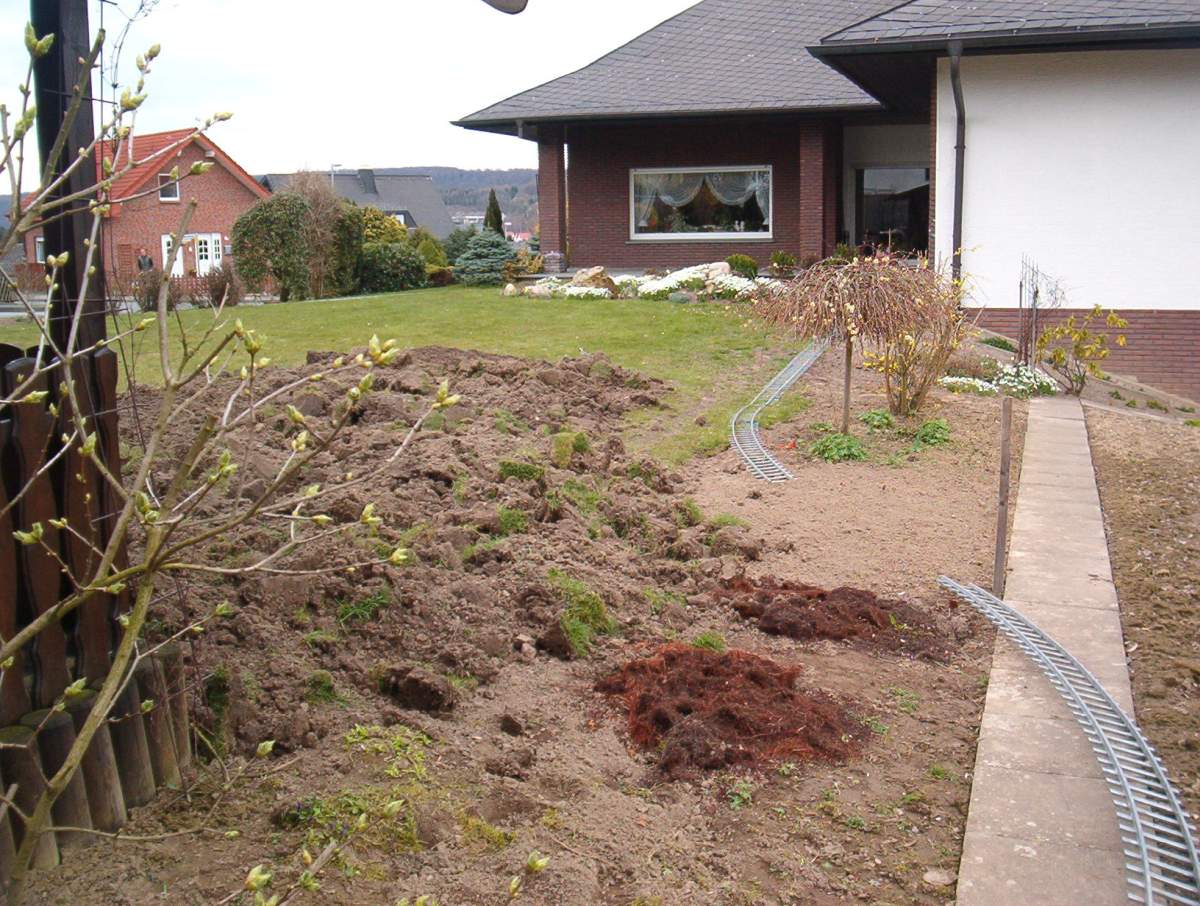

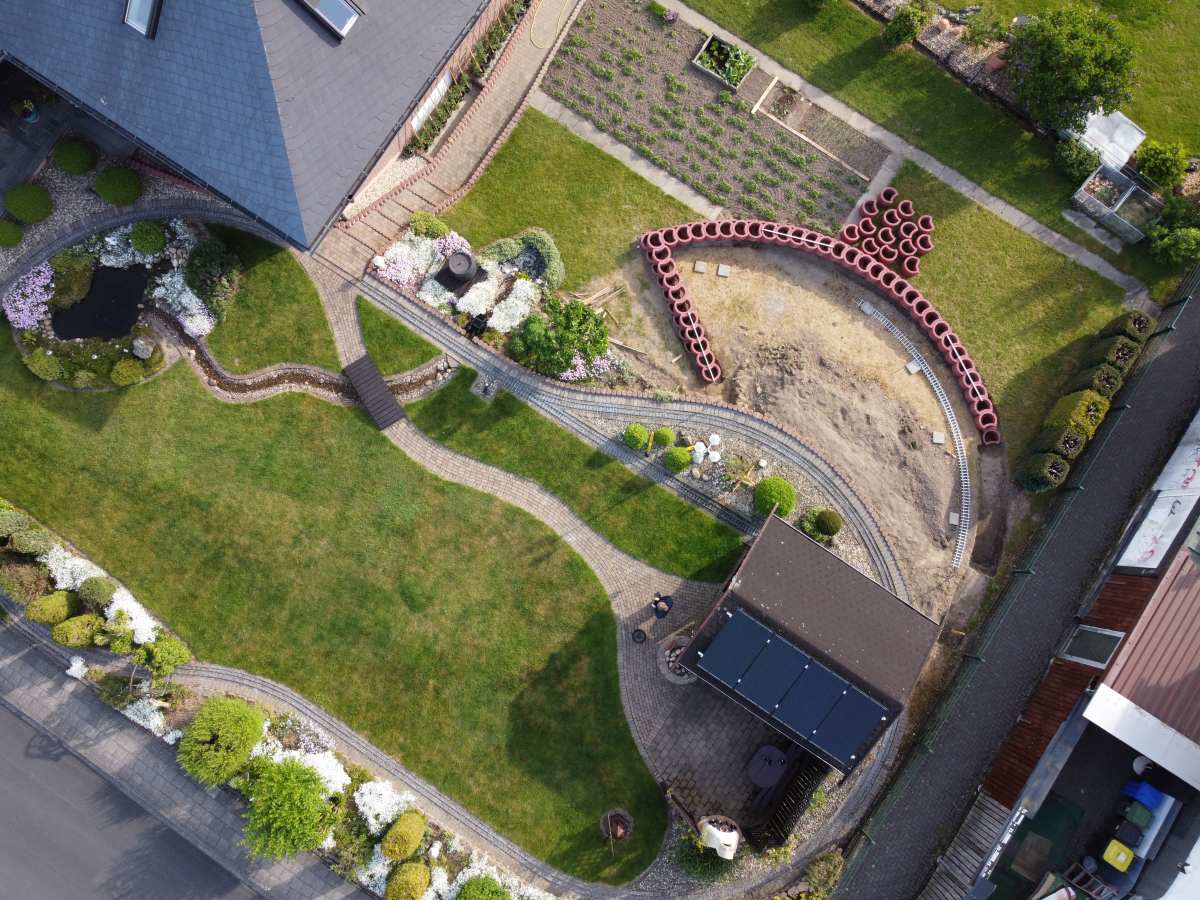

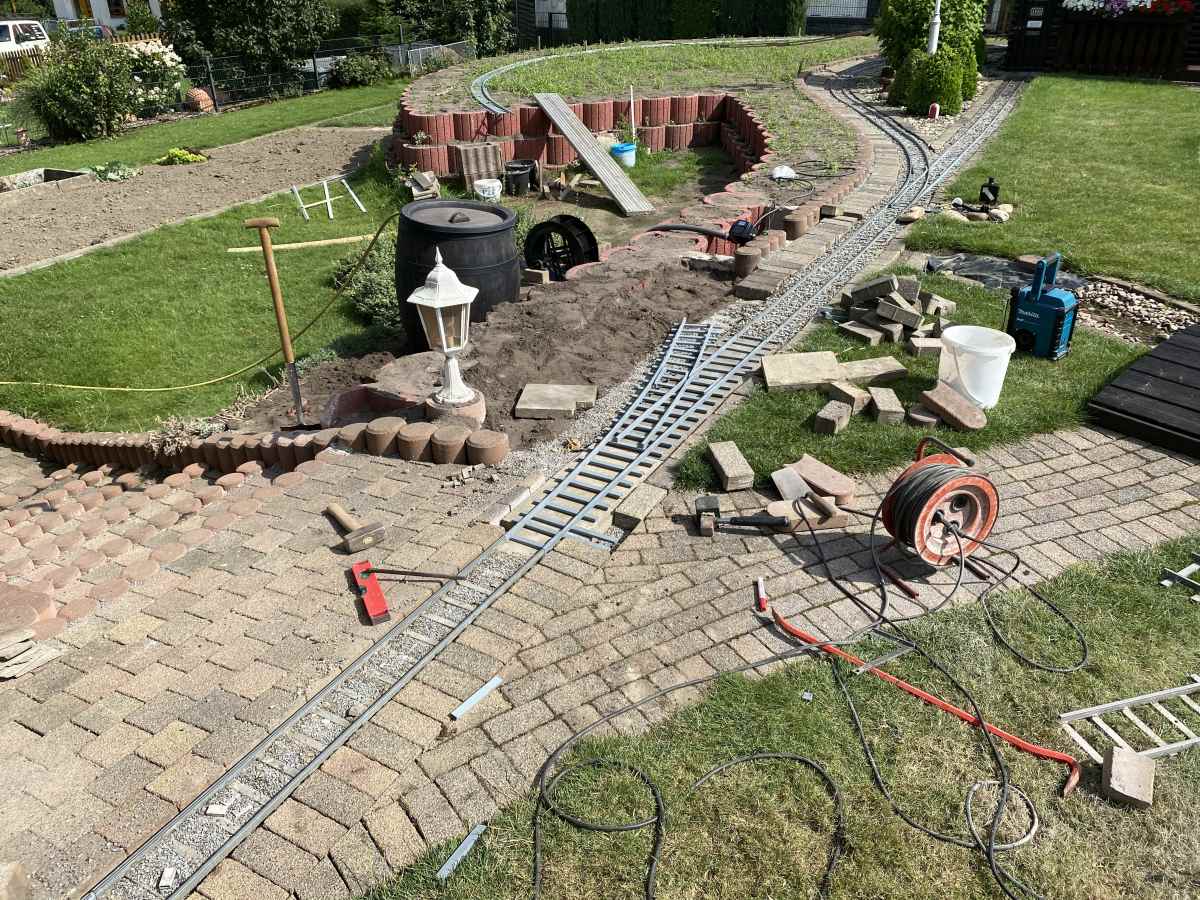

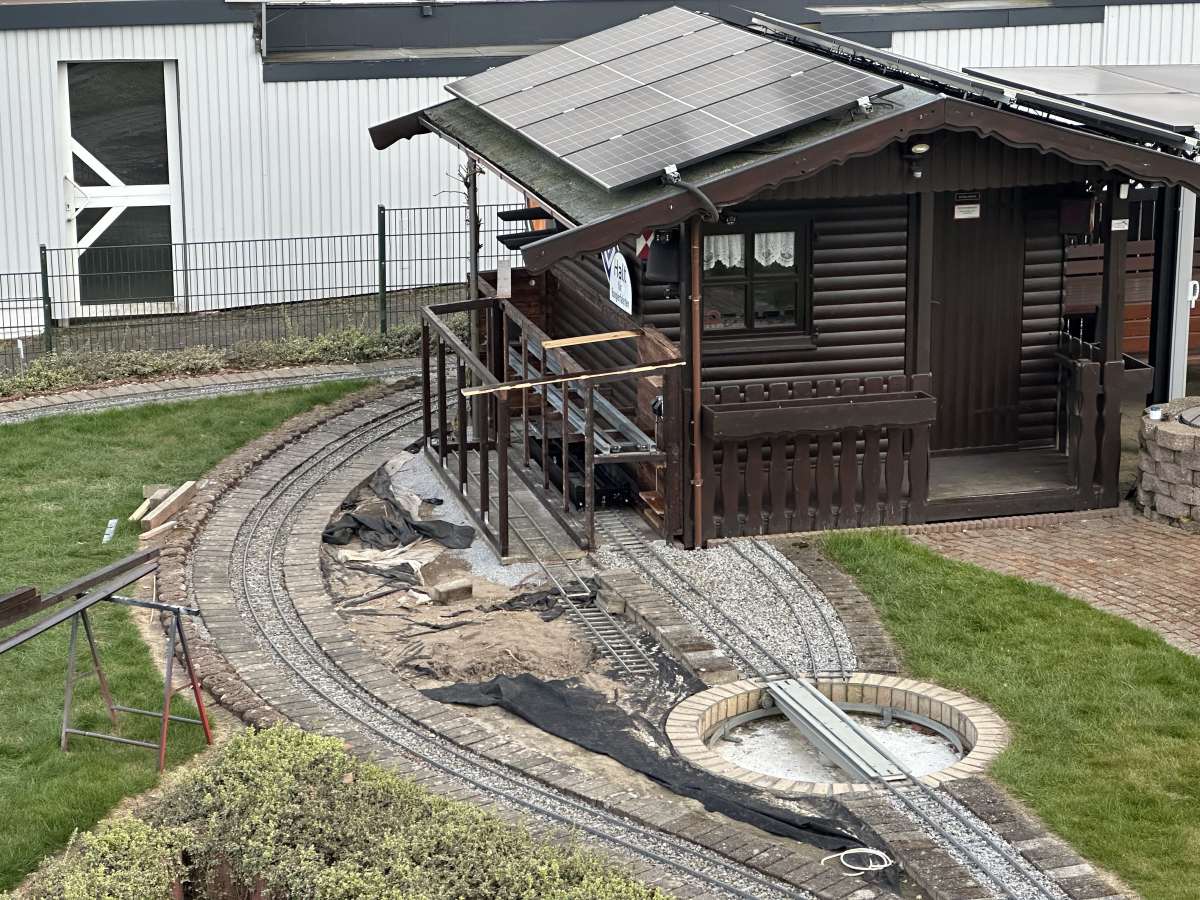

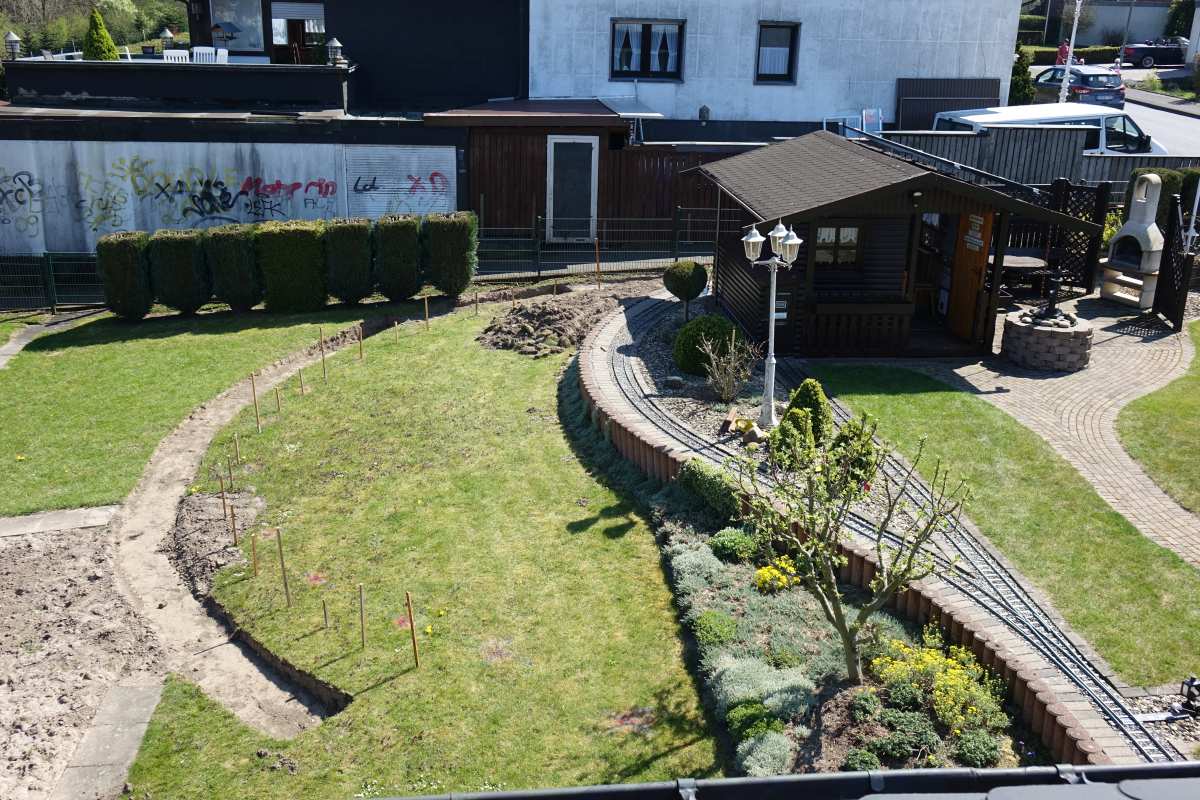

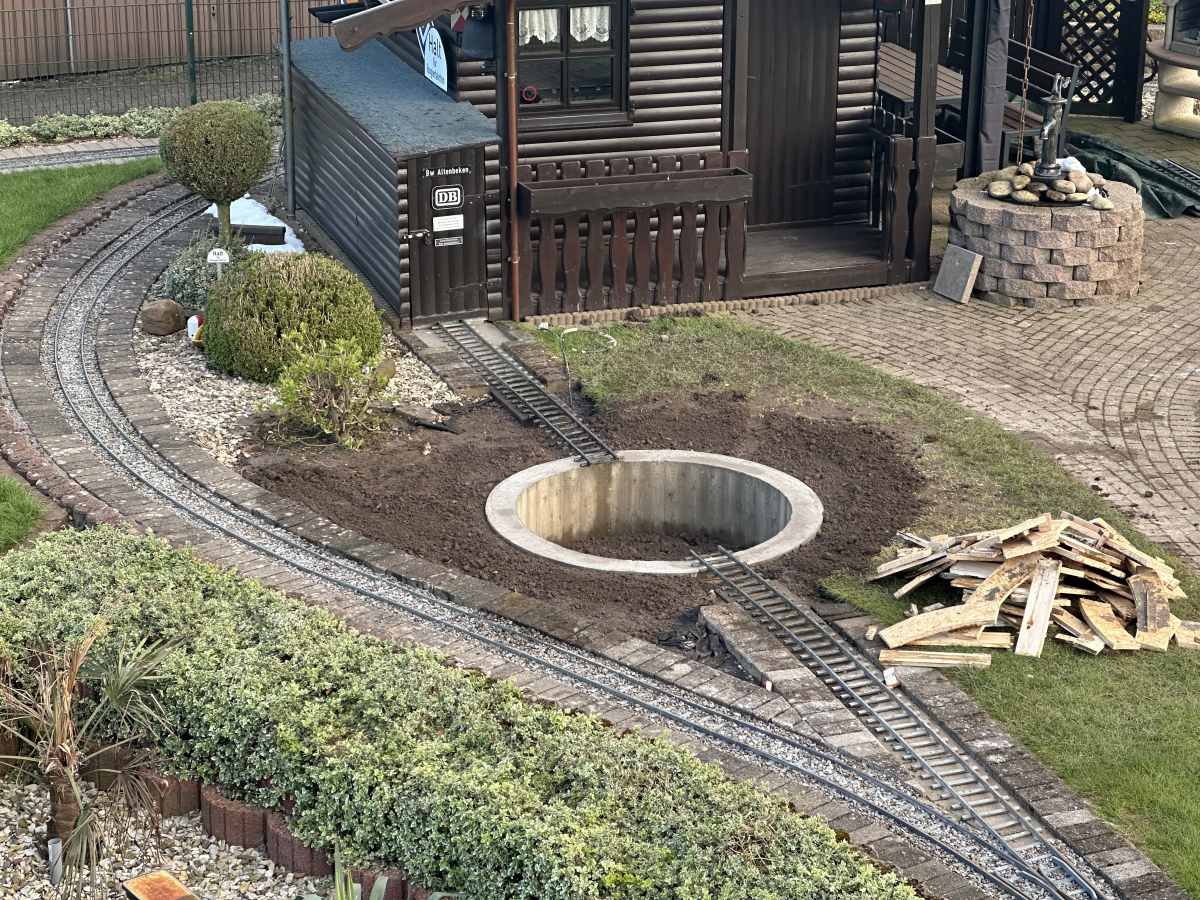

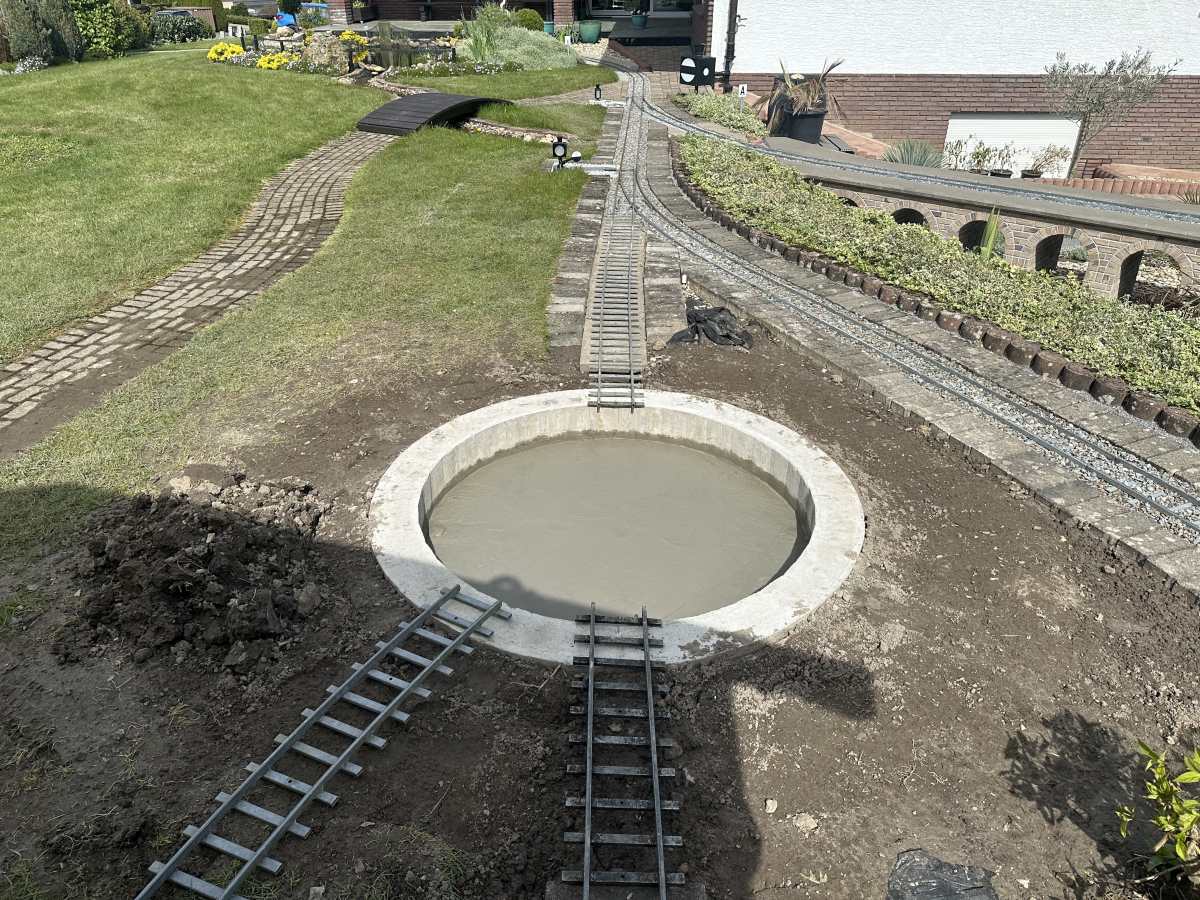

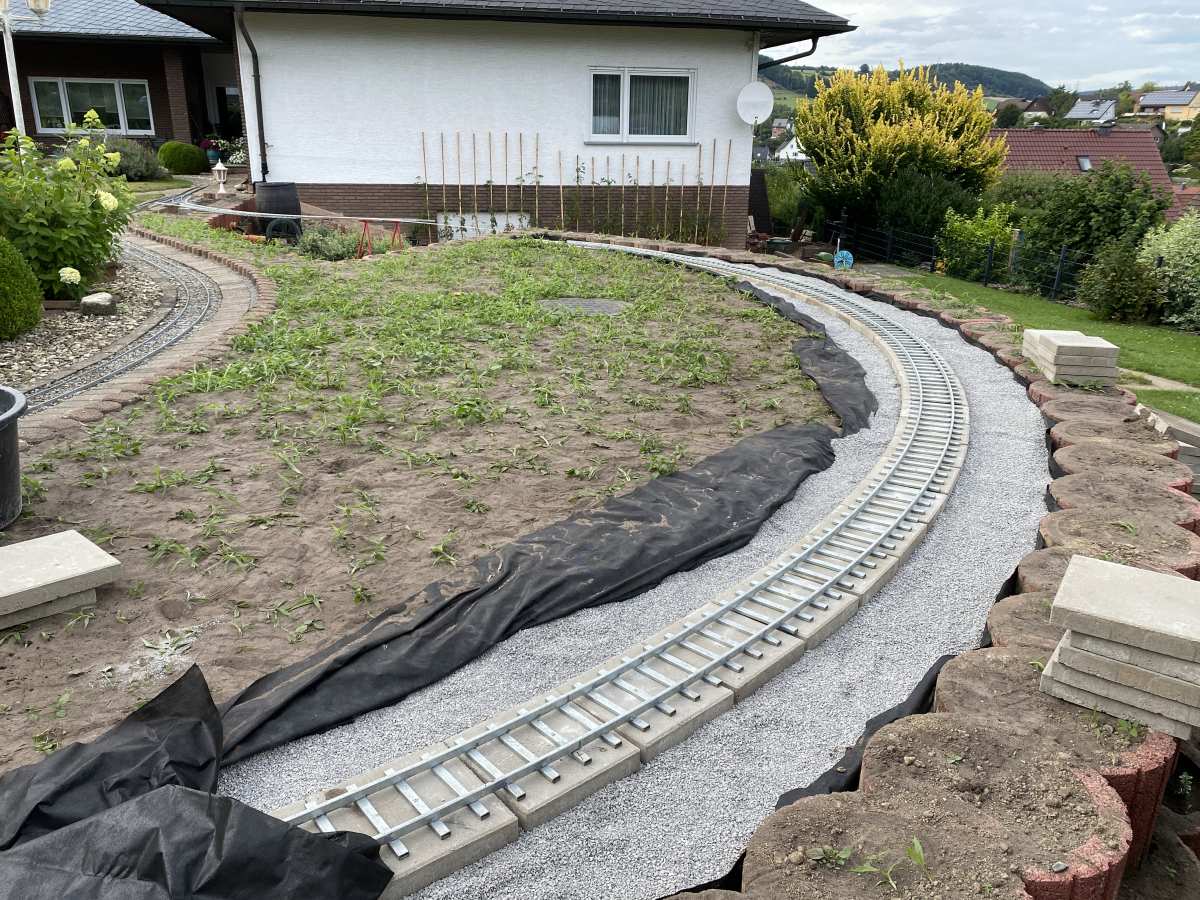

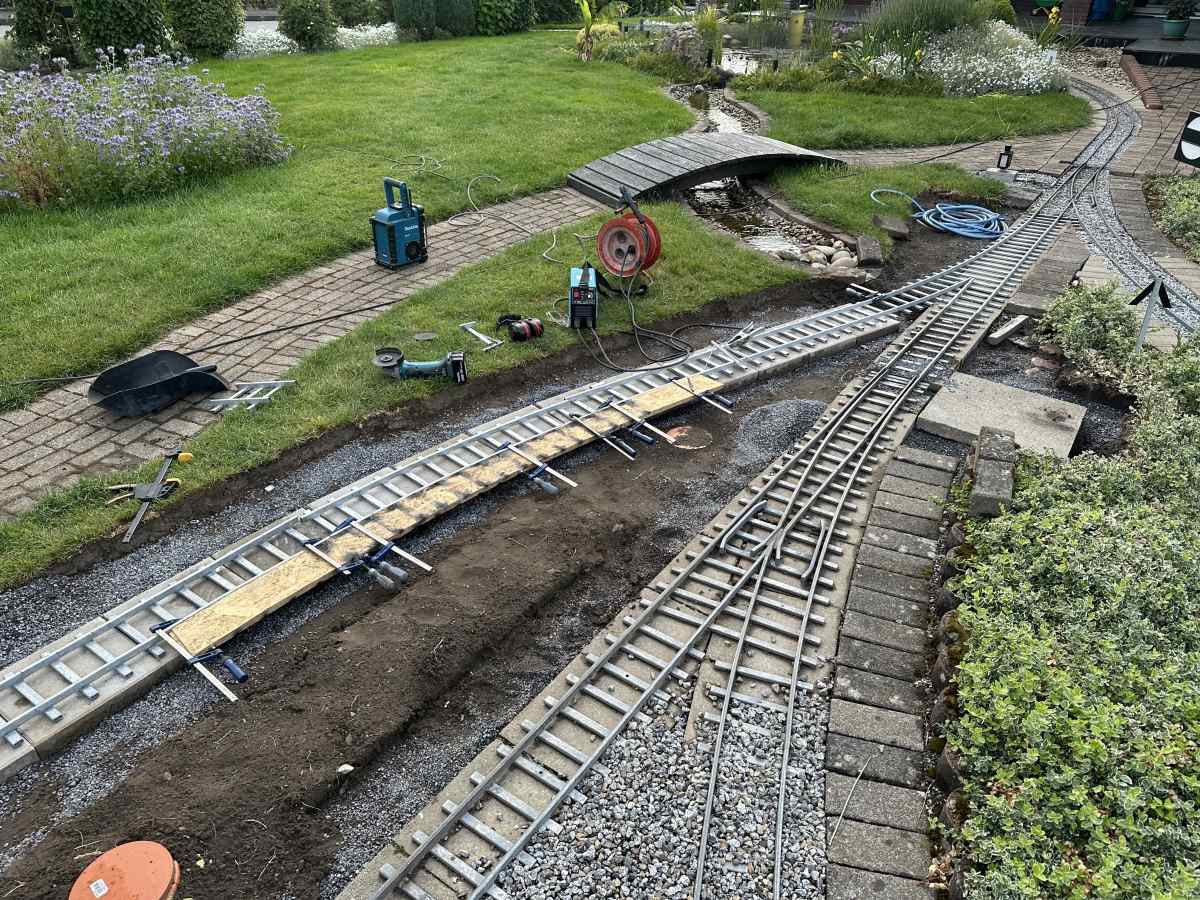

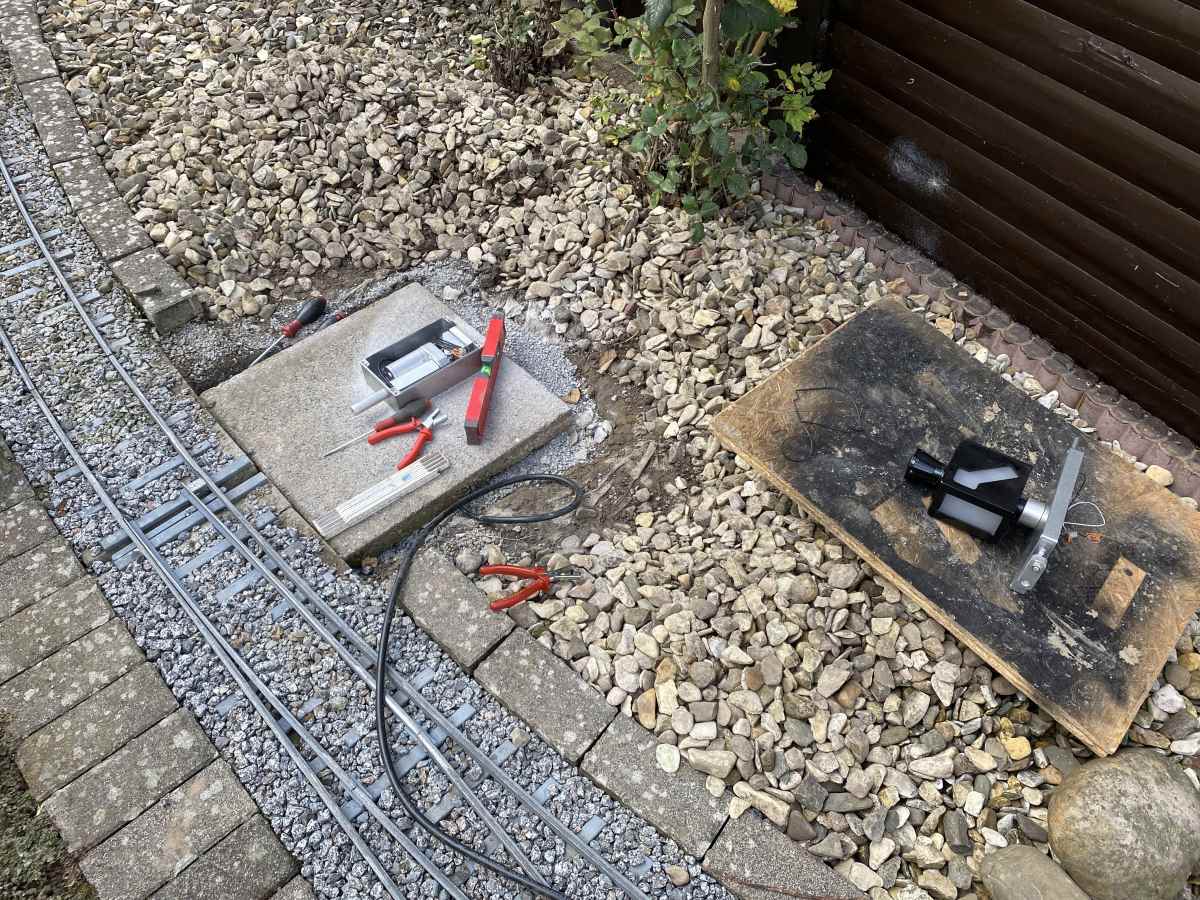

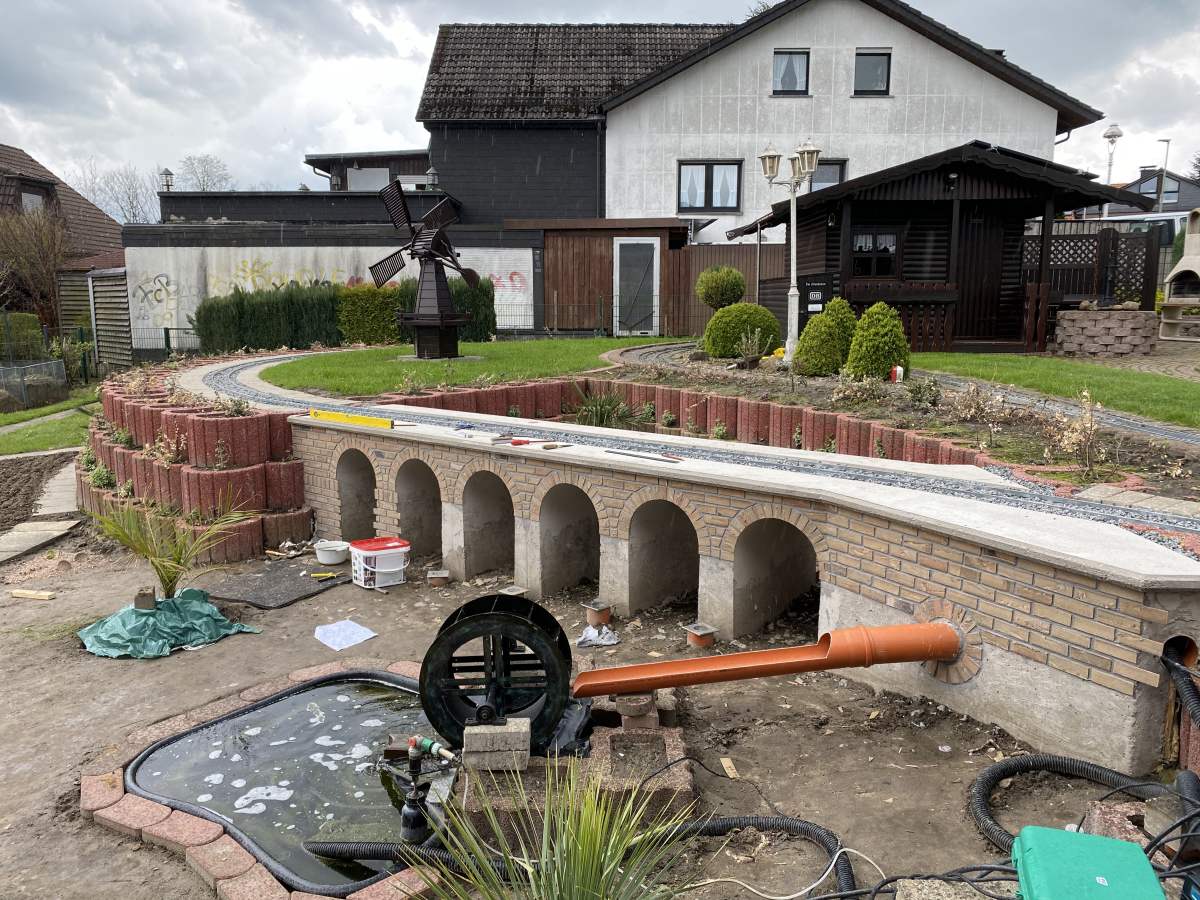

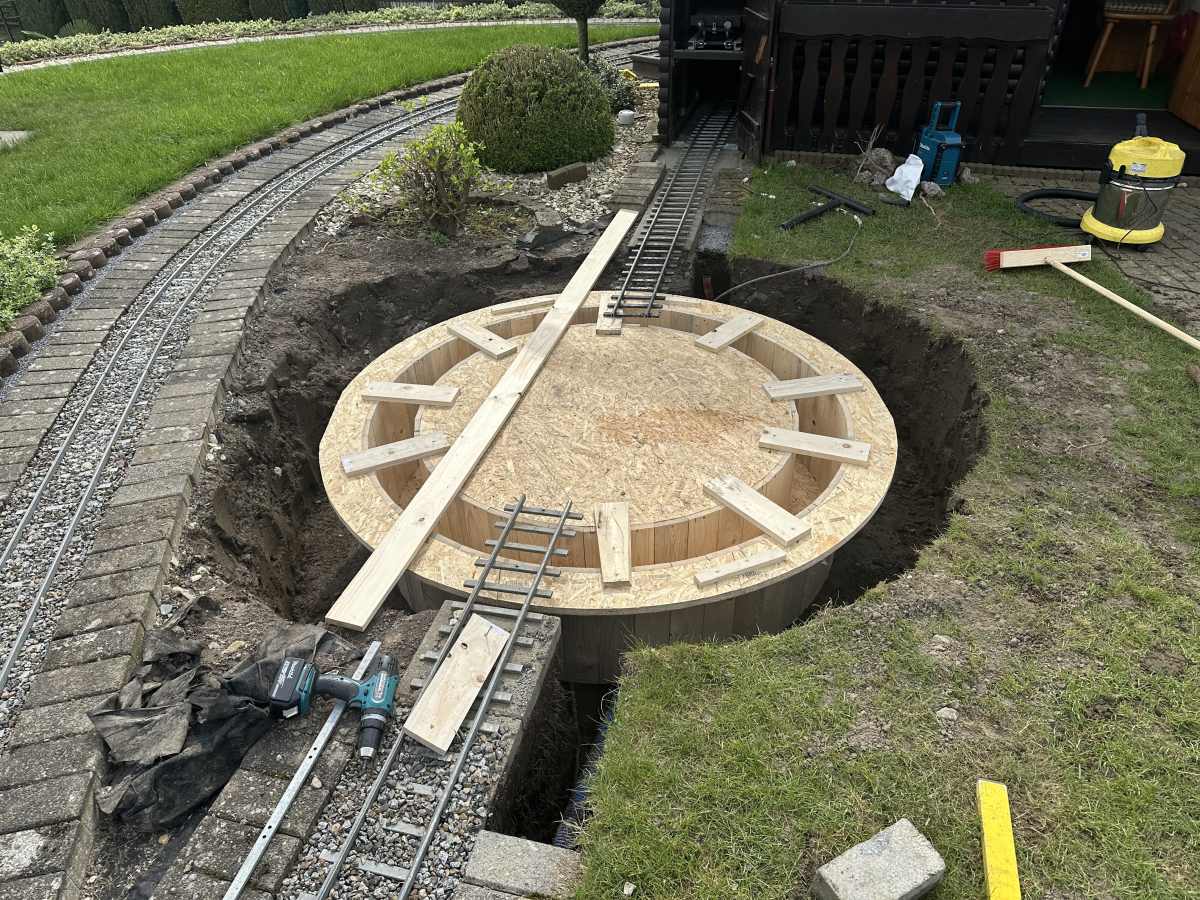

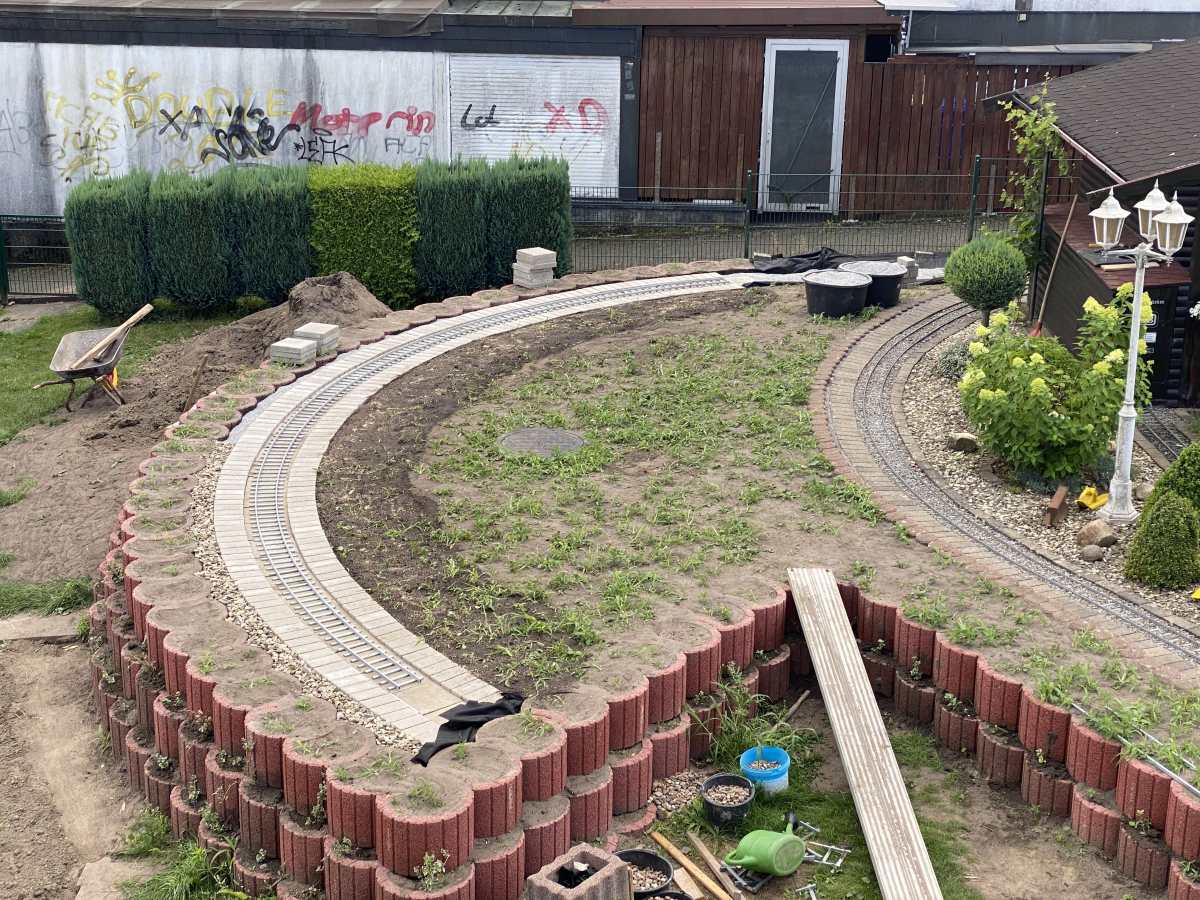

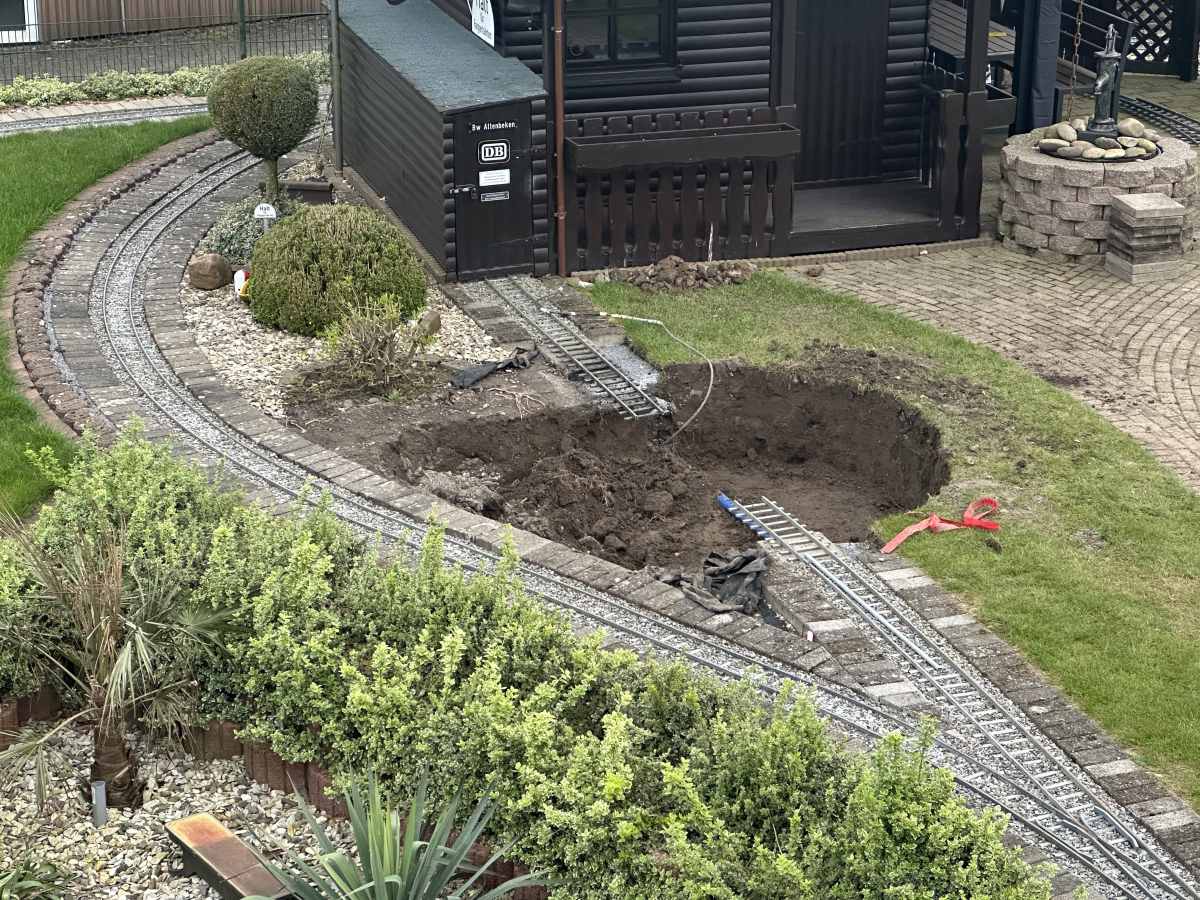

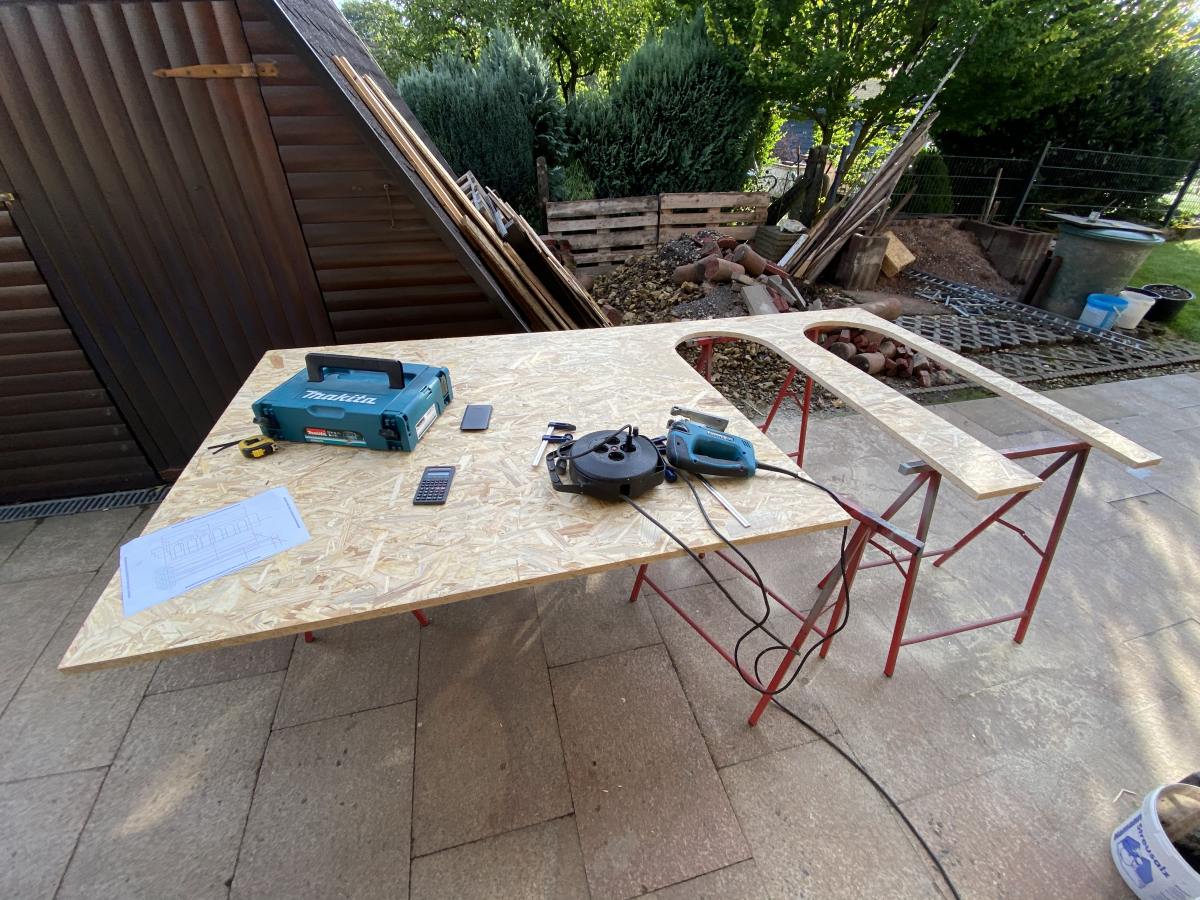

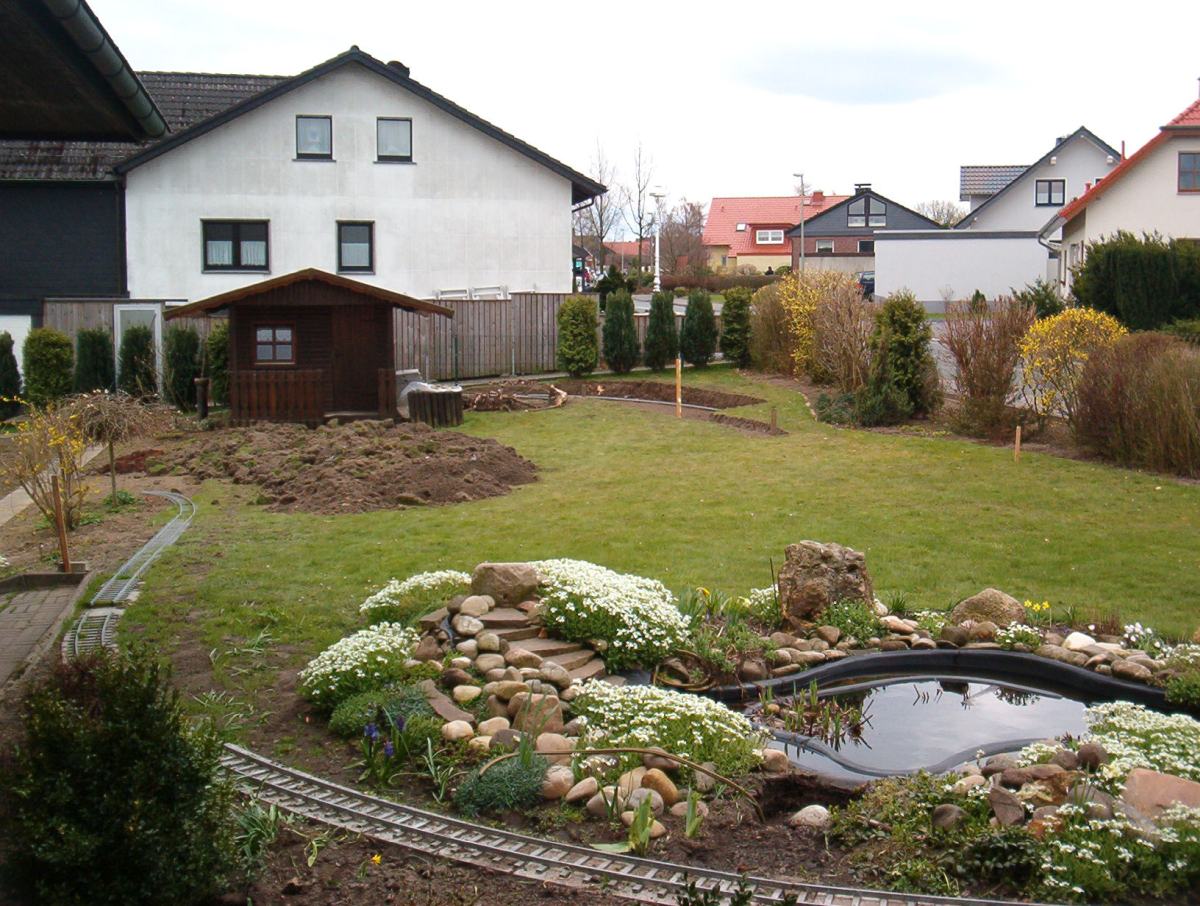

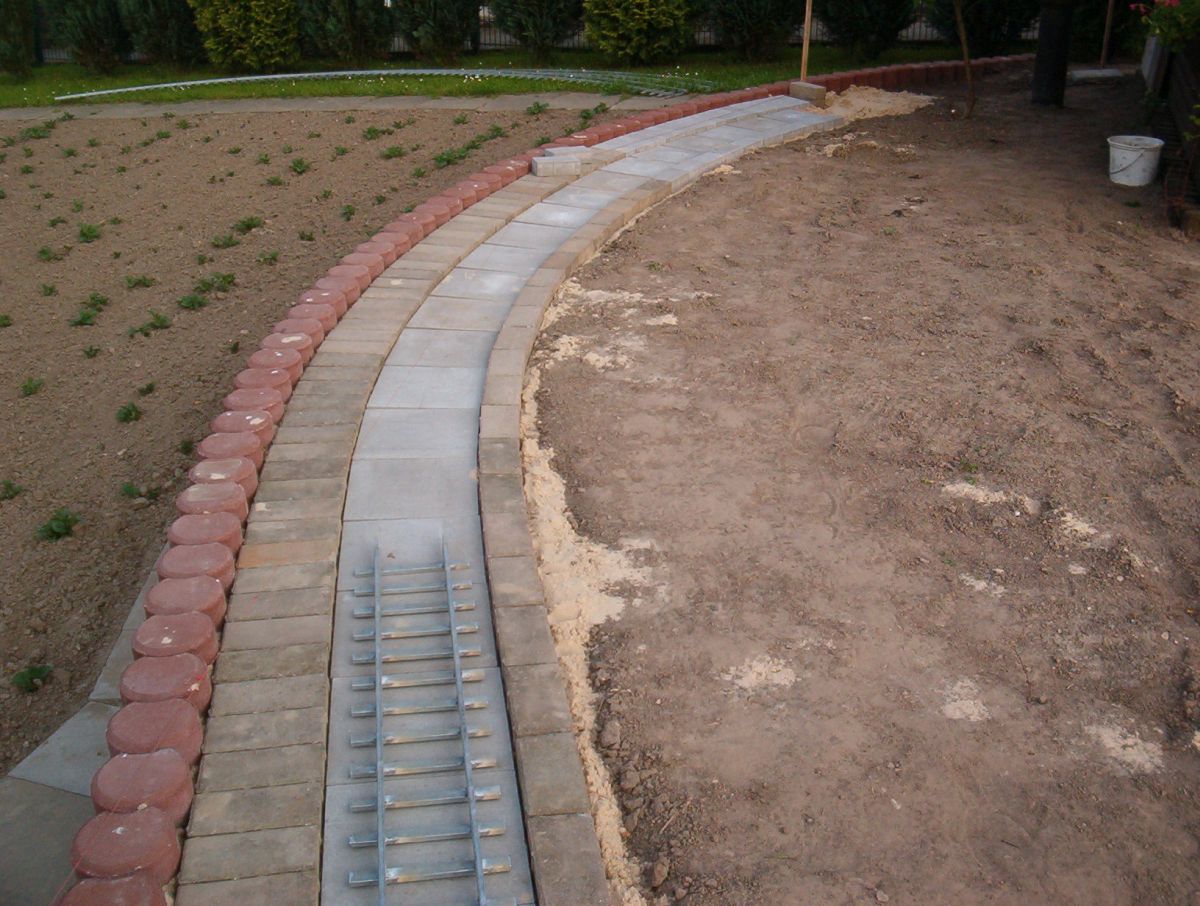

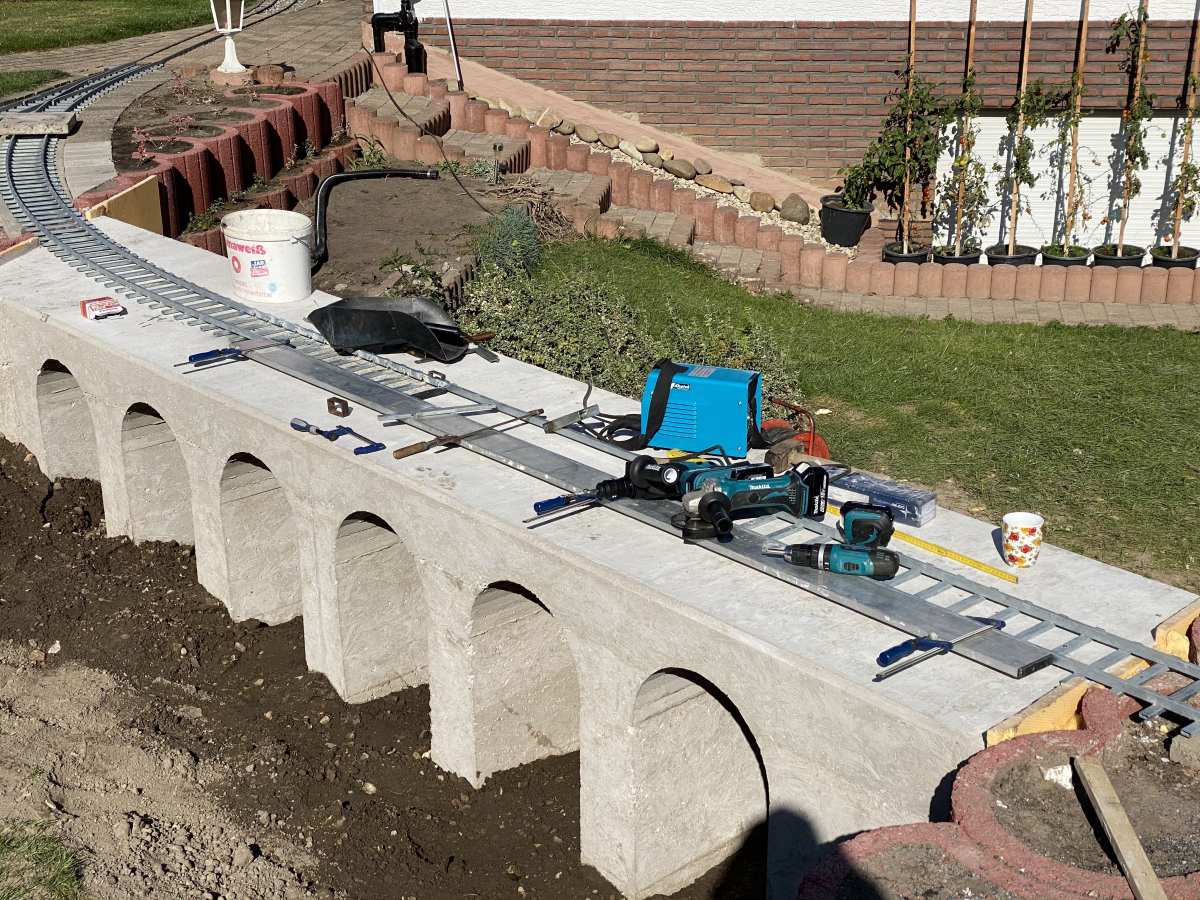

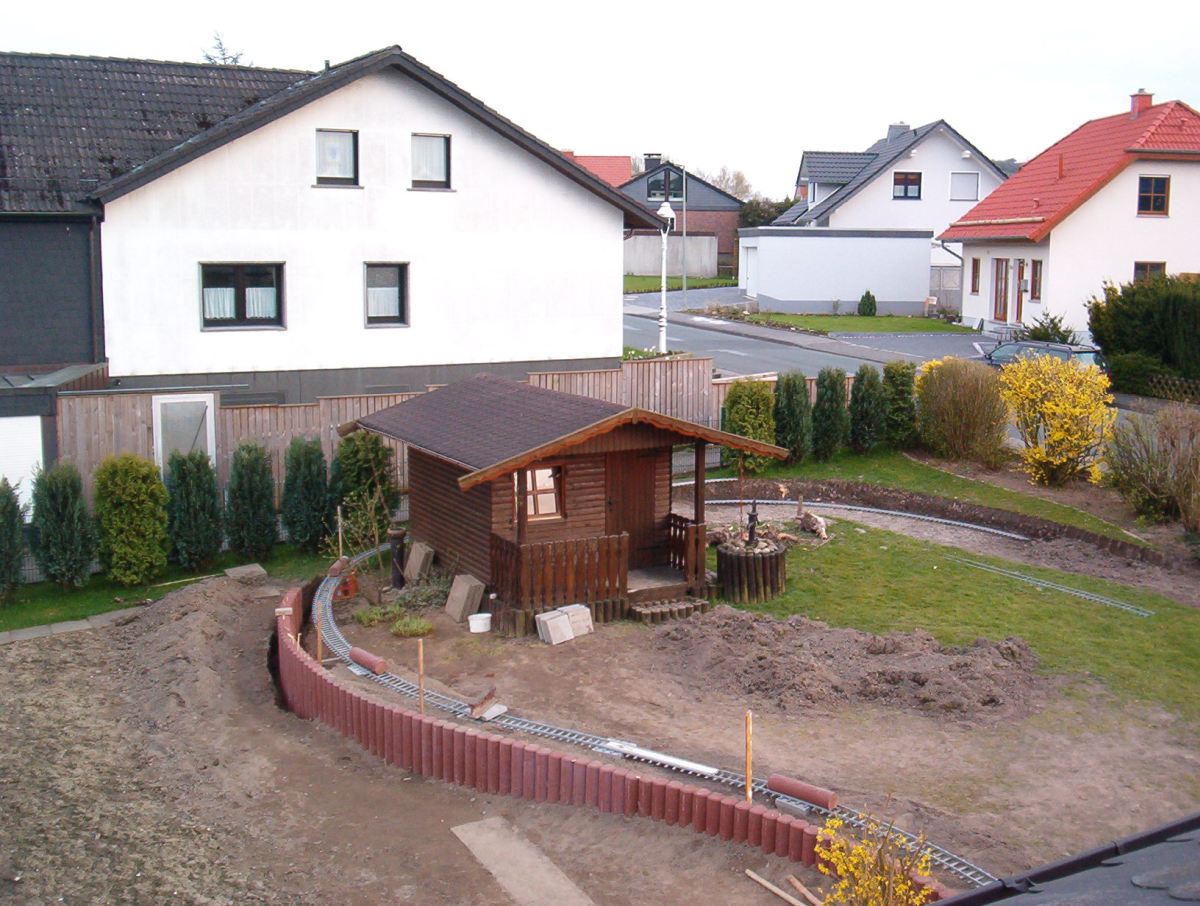

Diese Fotogalerie zeigt Bilder vom Bau des ersten Gleisovals sowie den vielen Erweiterungen der Strecke in den darauffolgenden Jahren.
Maschinenpark

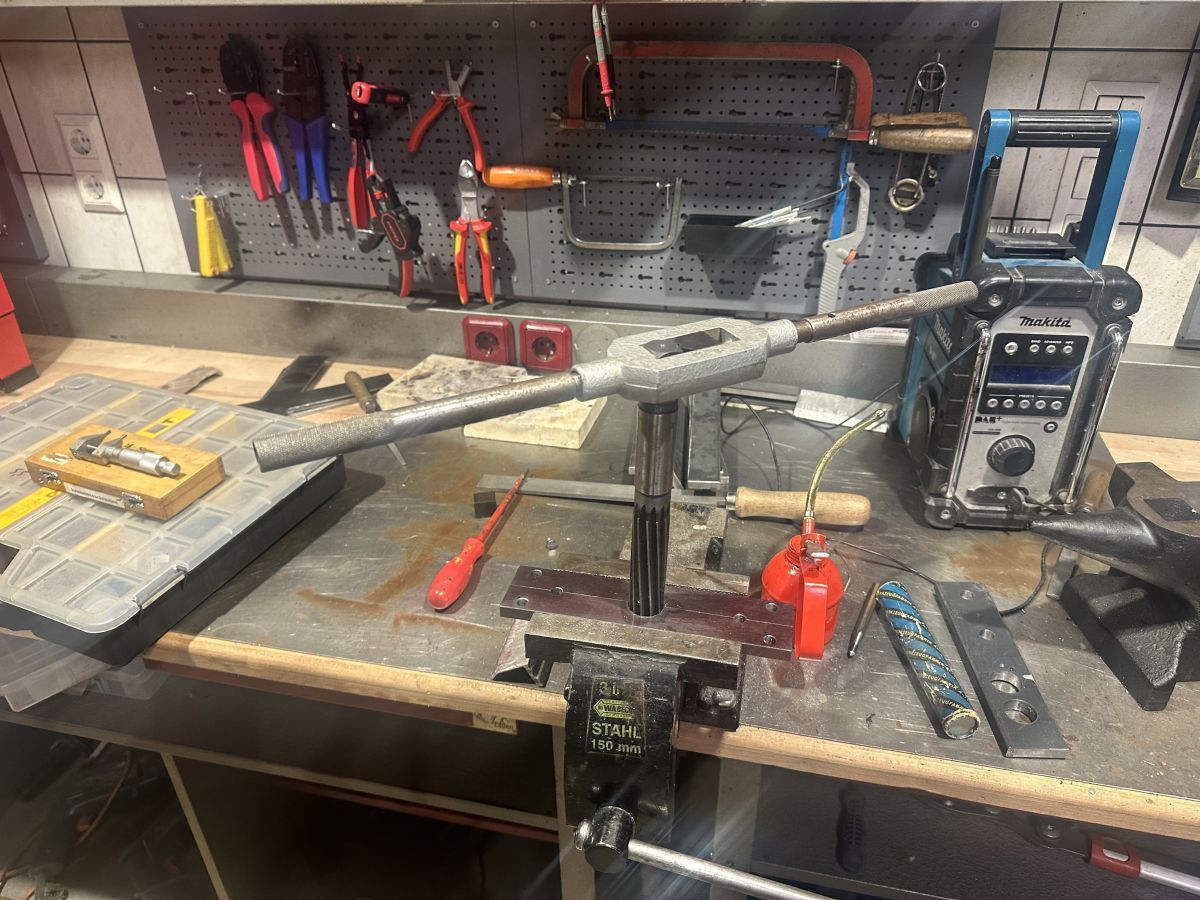

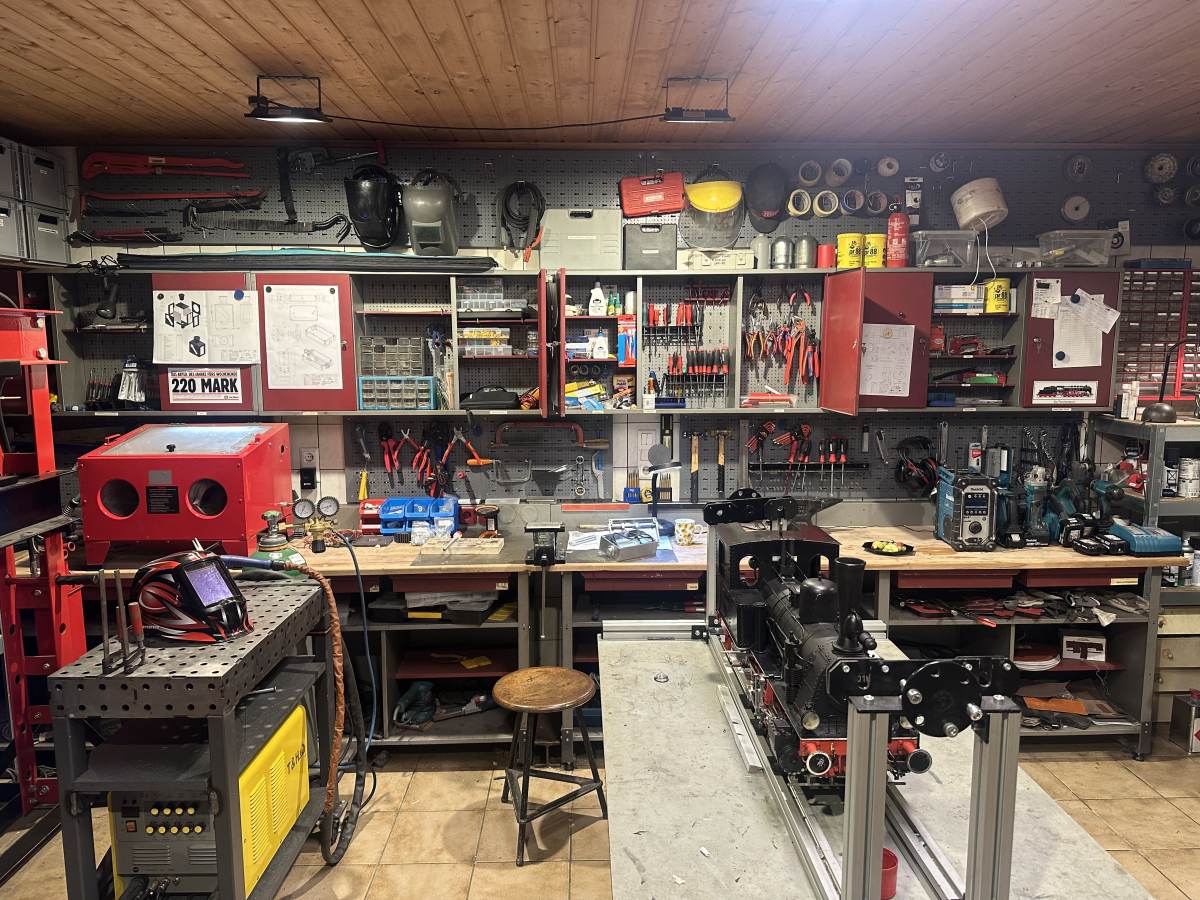

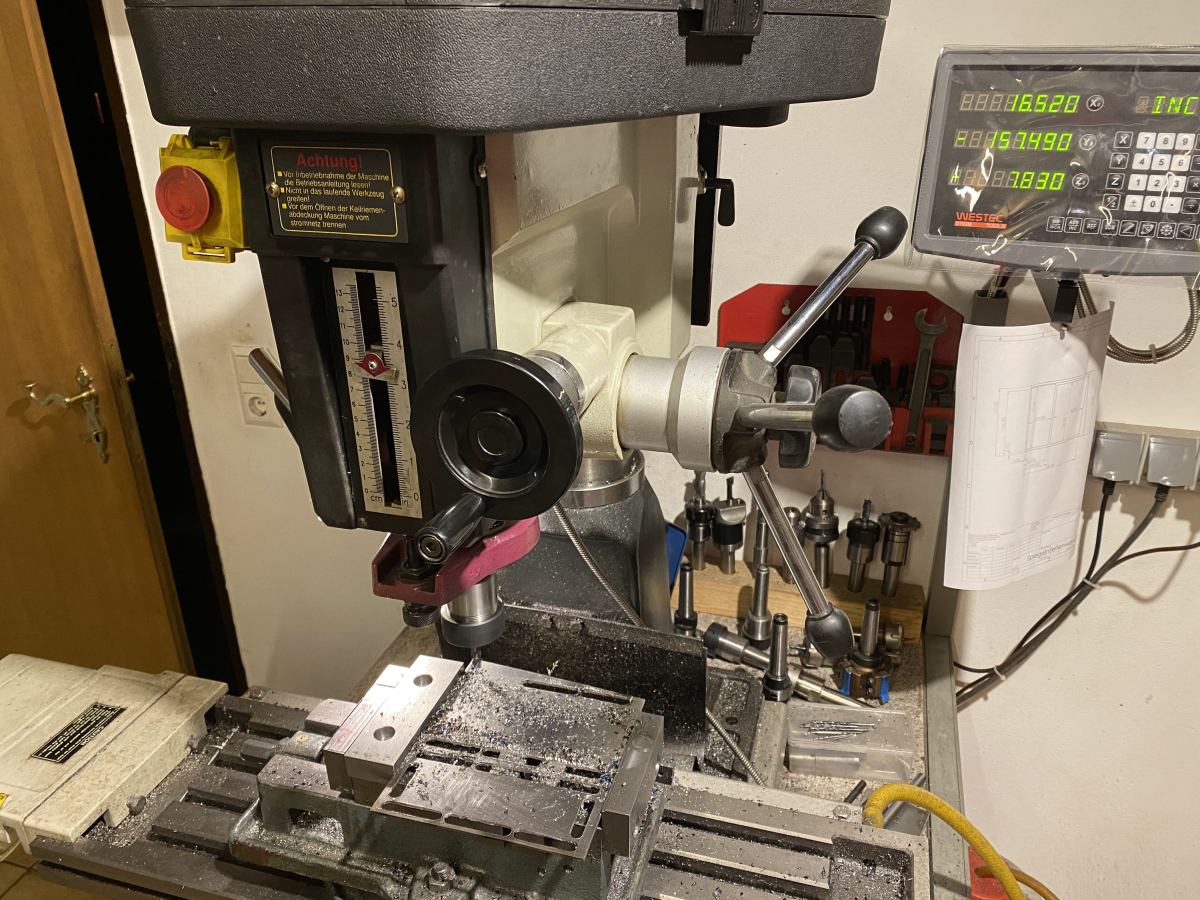

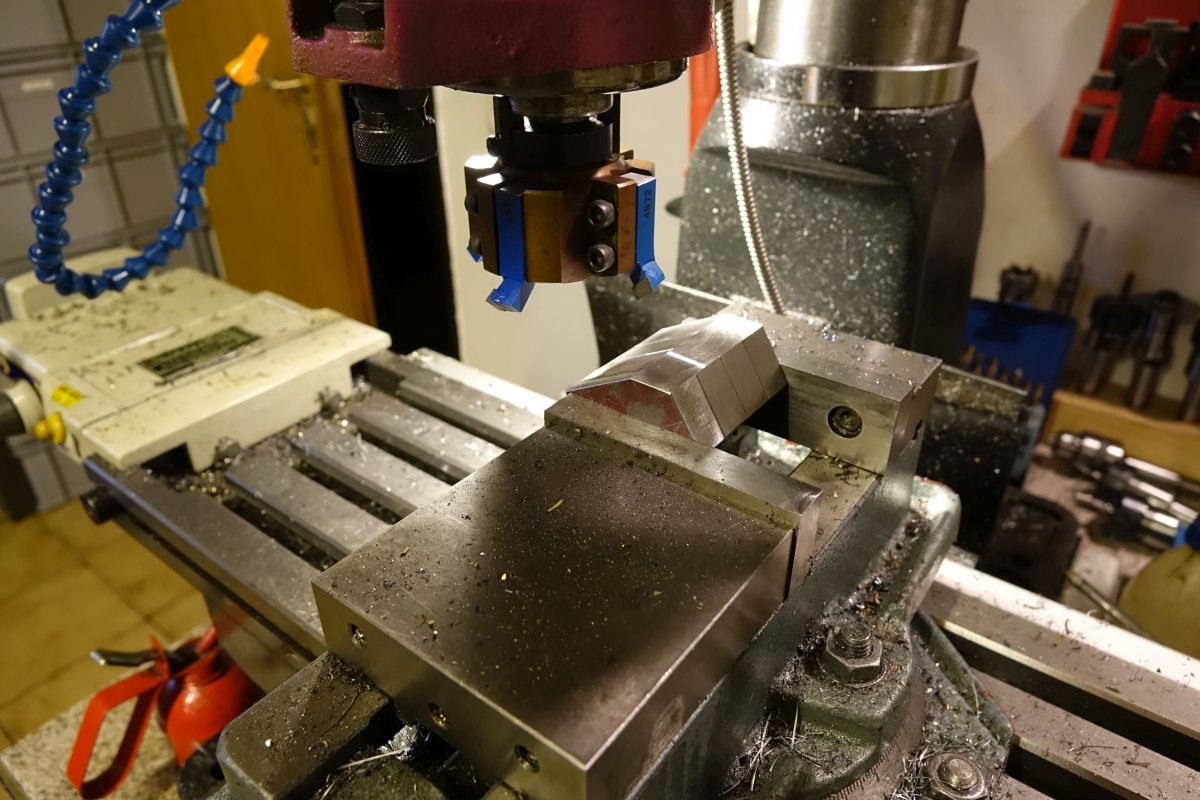

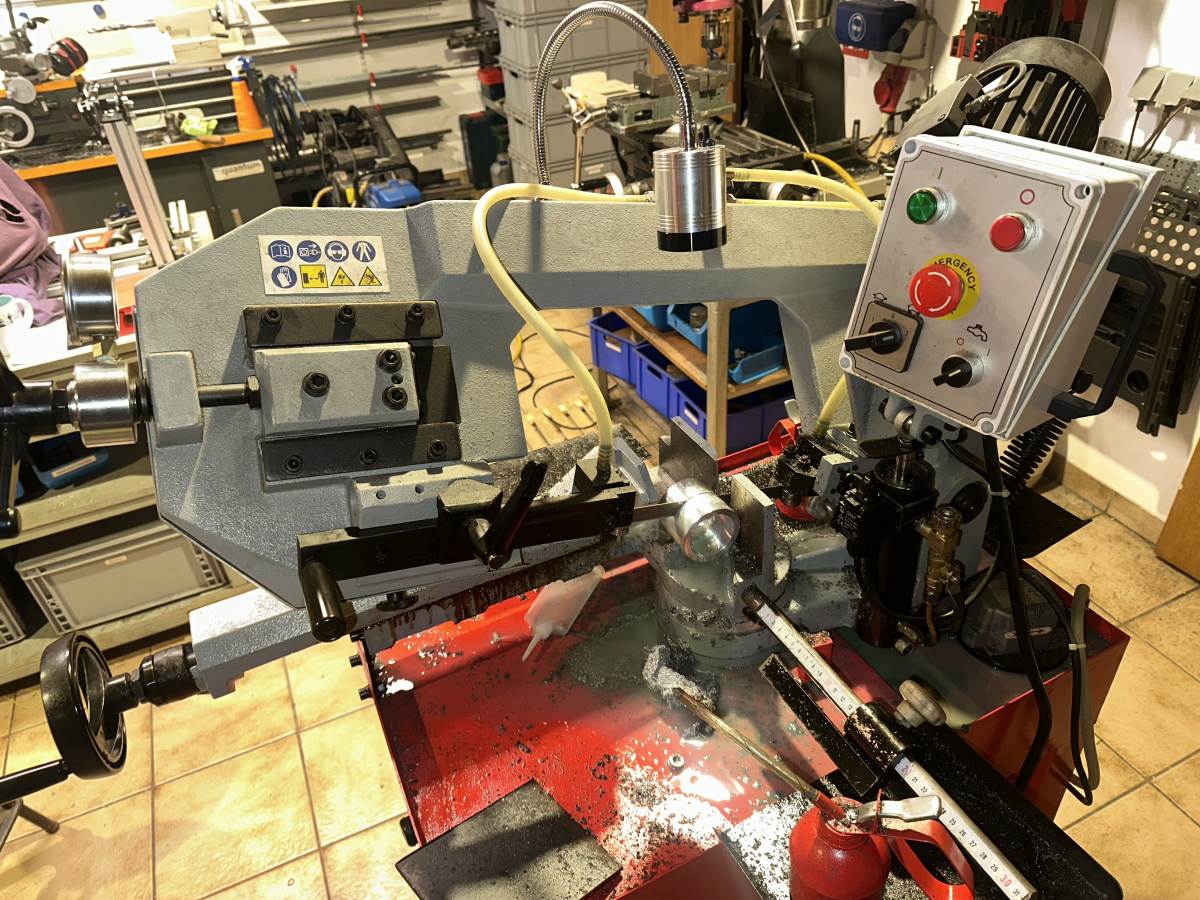

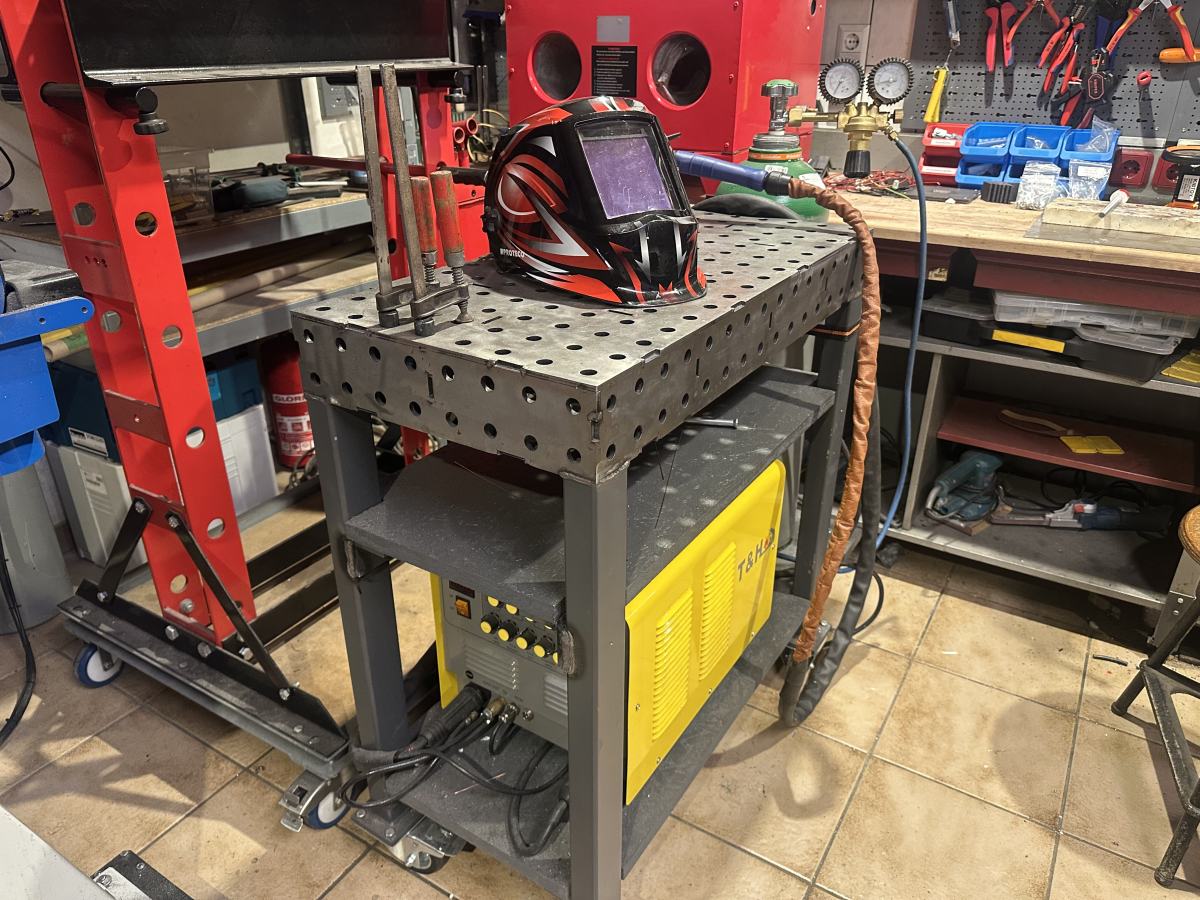

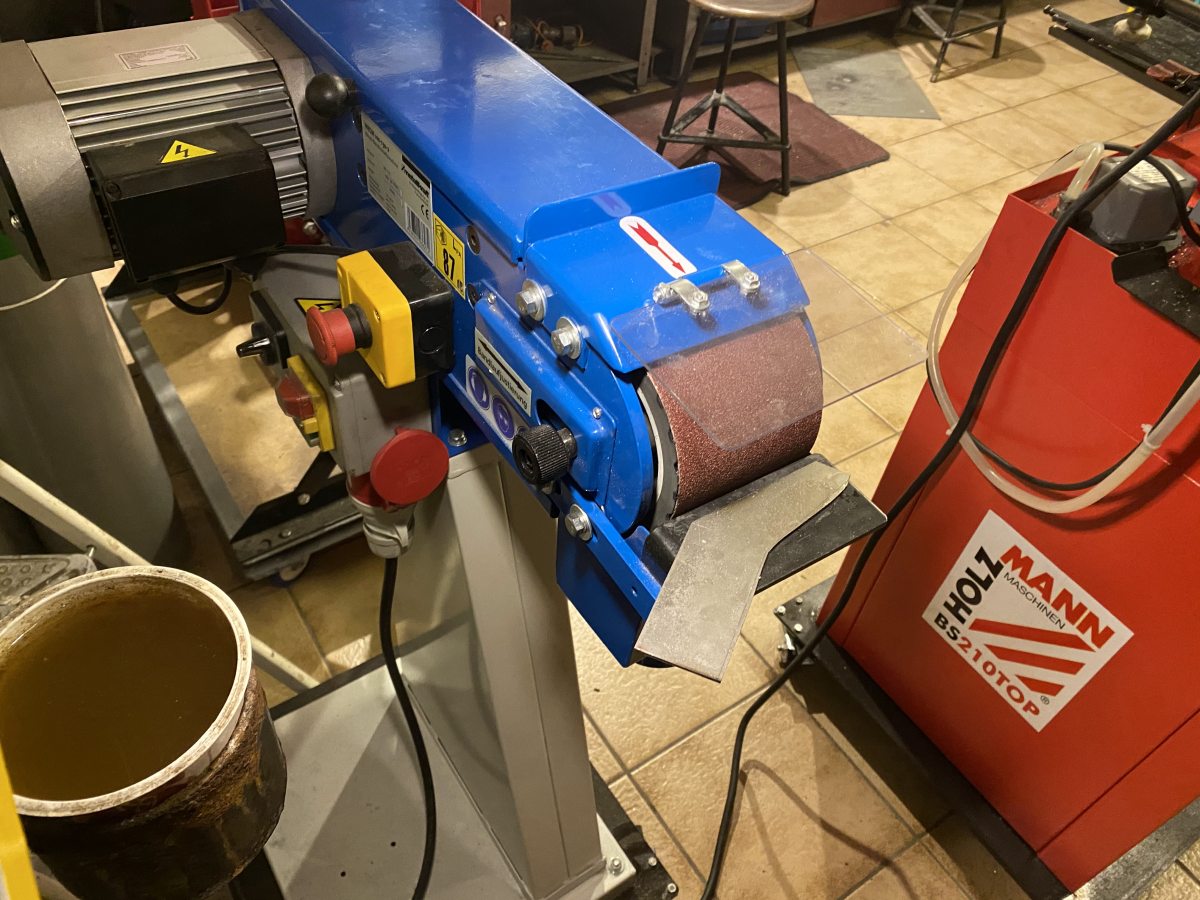

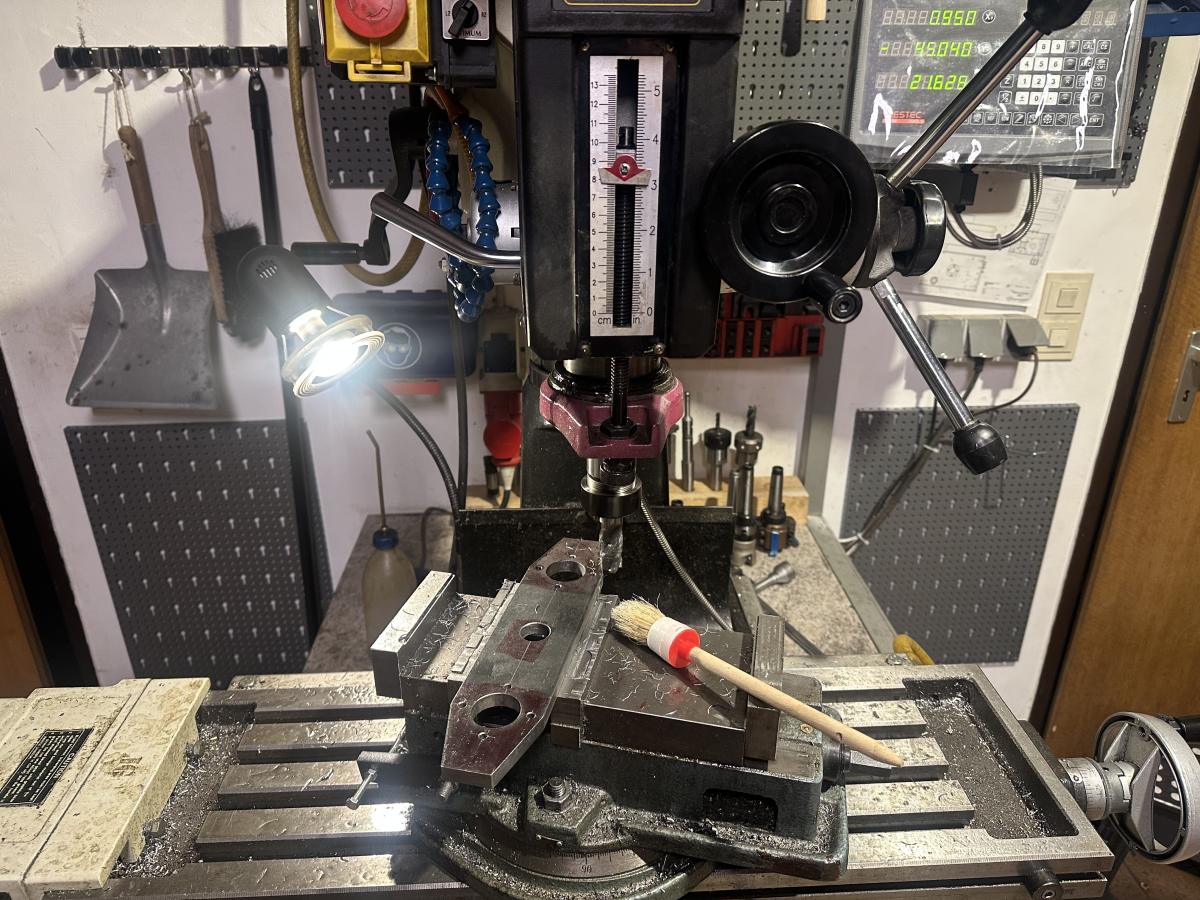

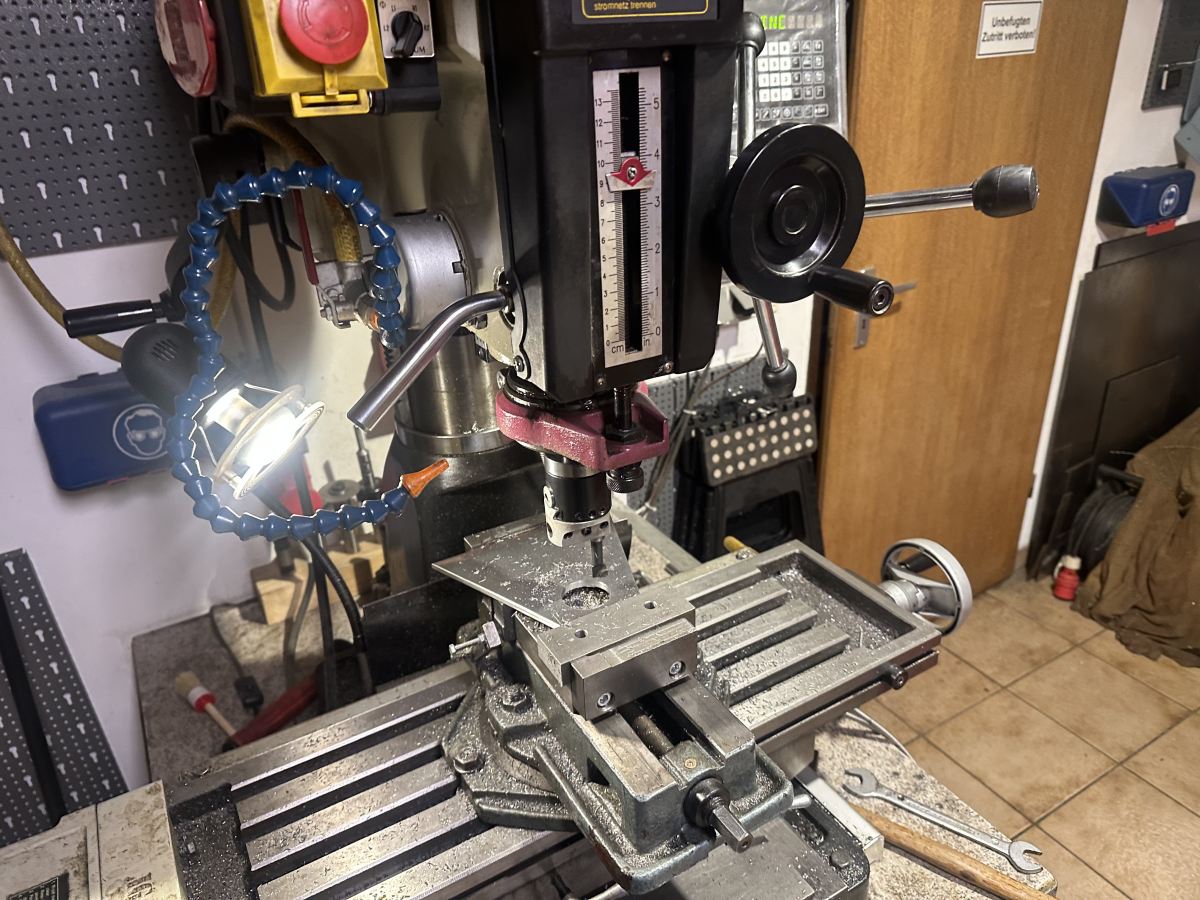

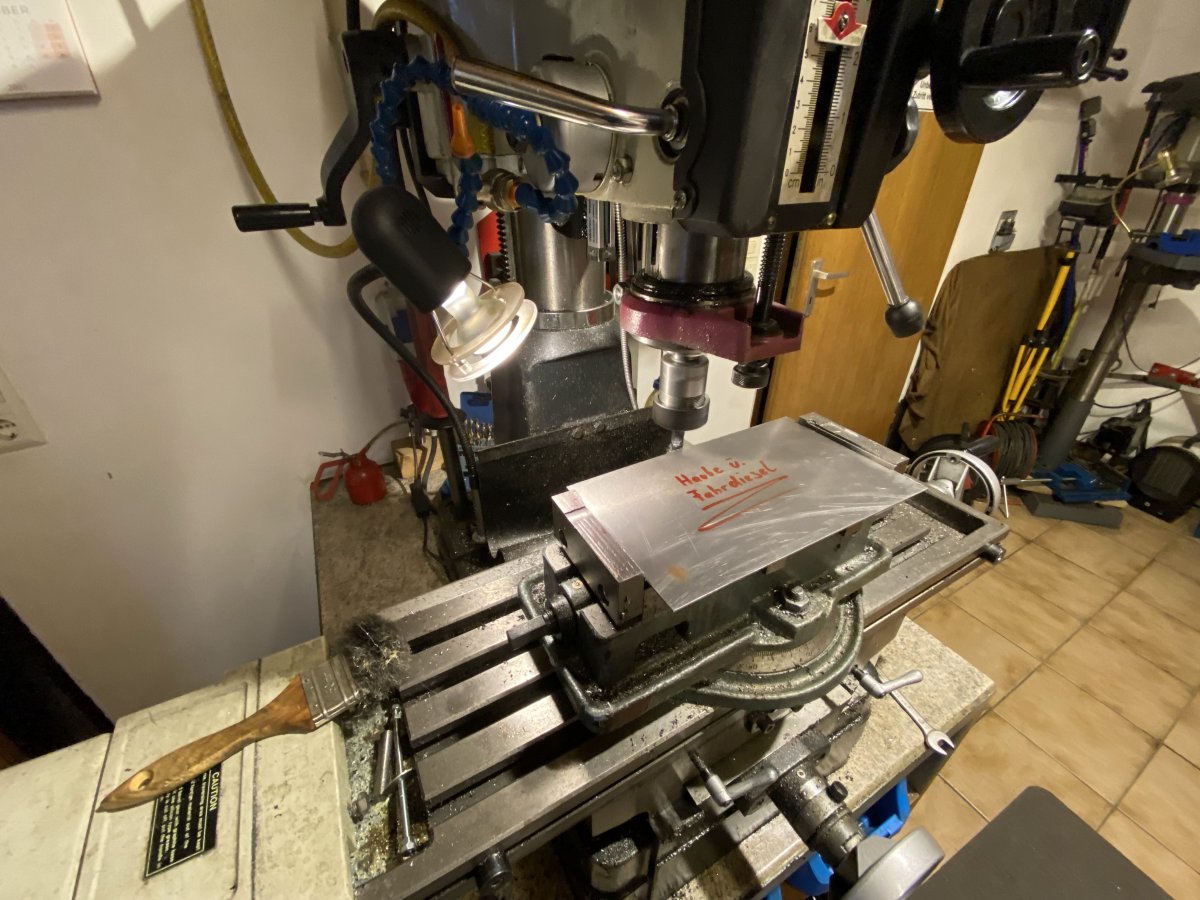

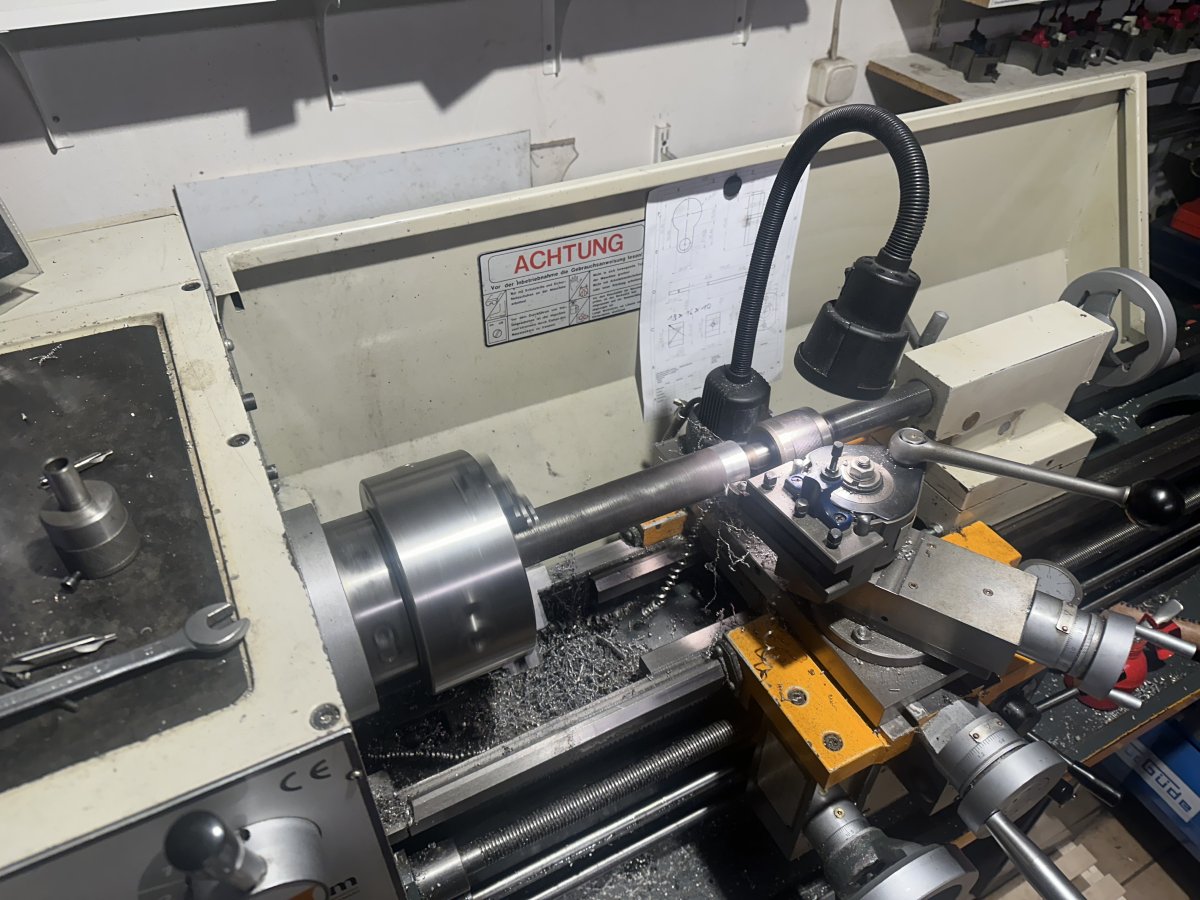

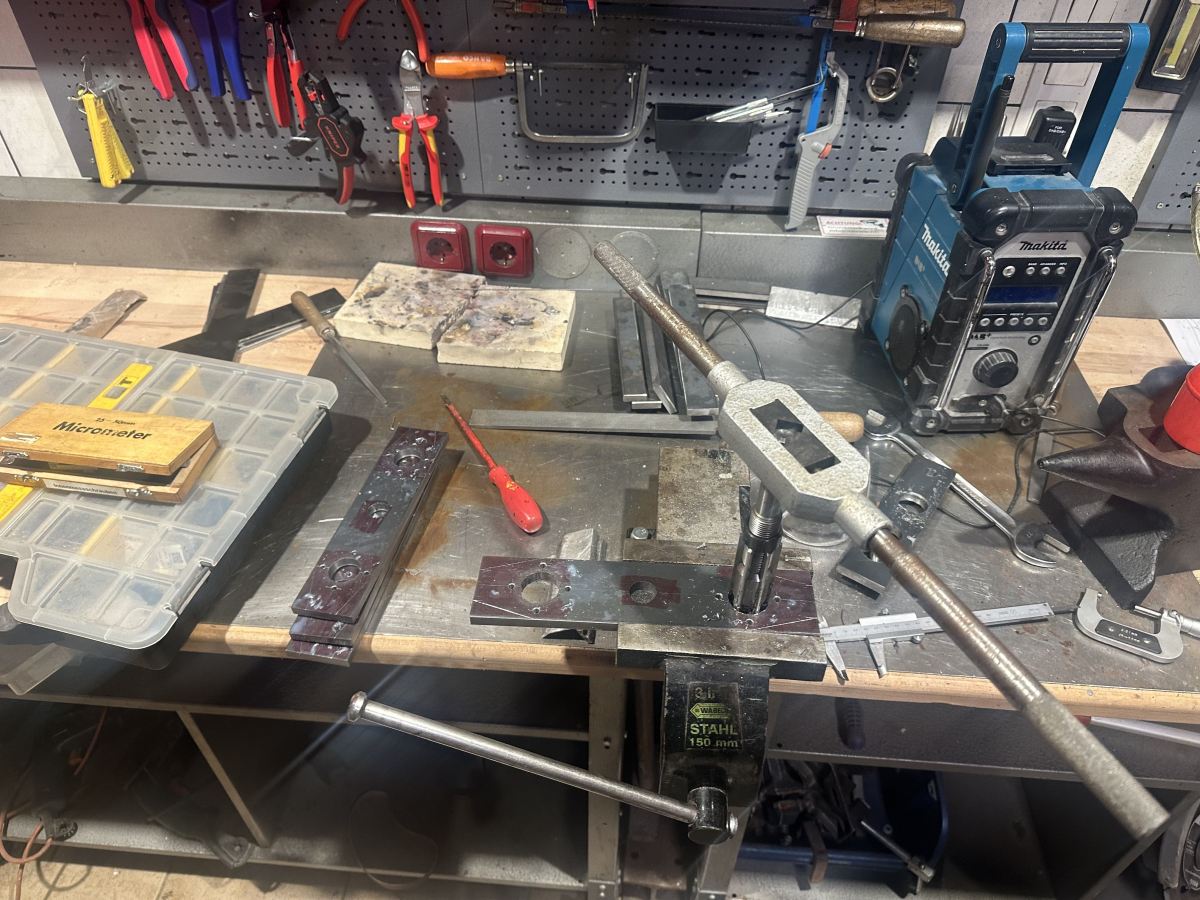

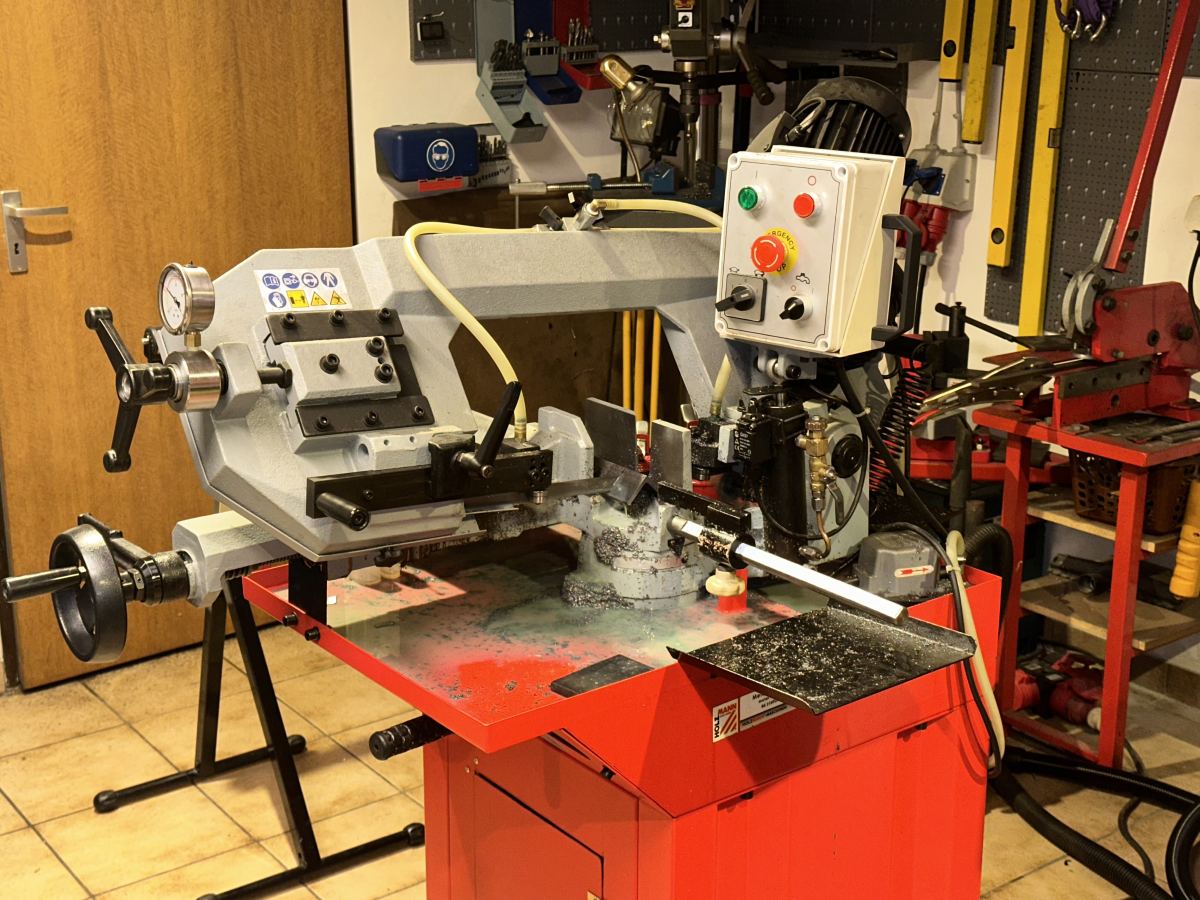

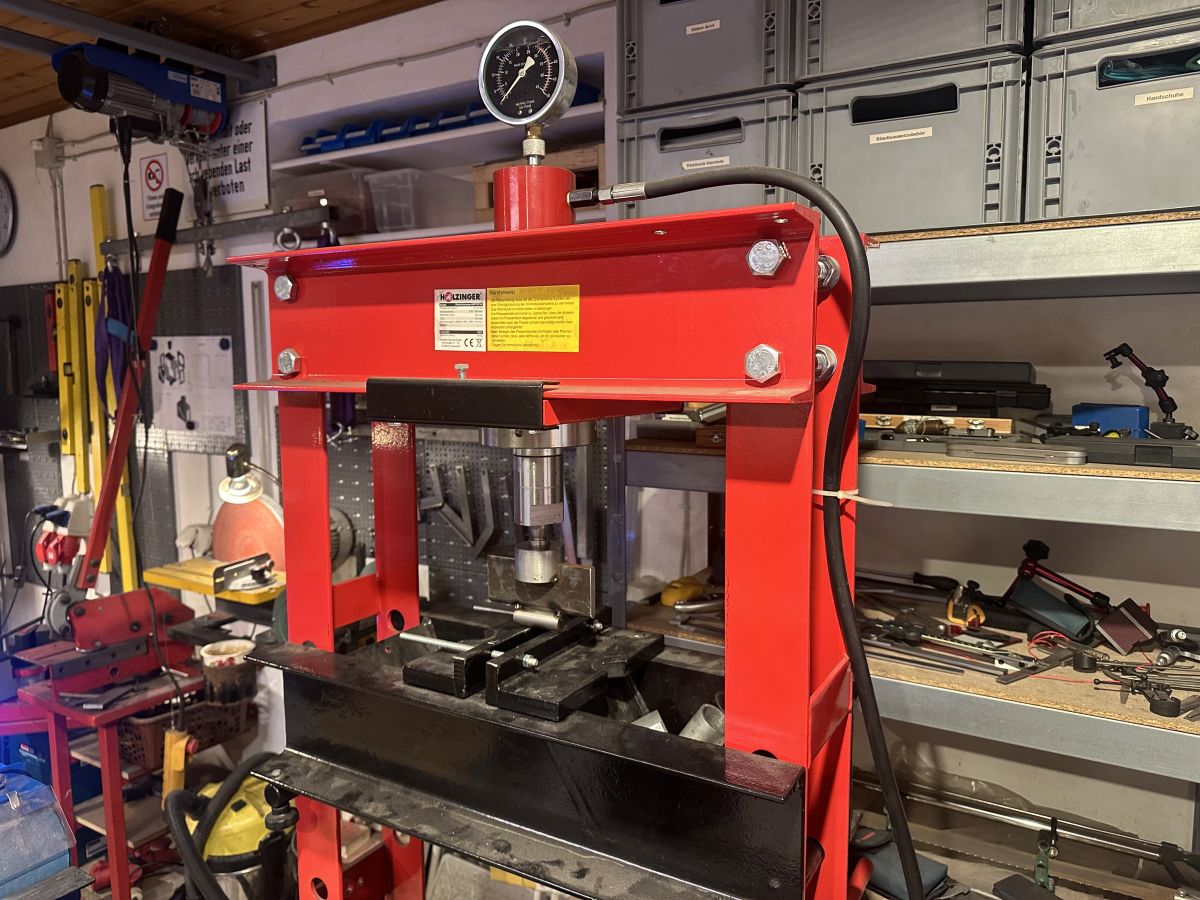

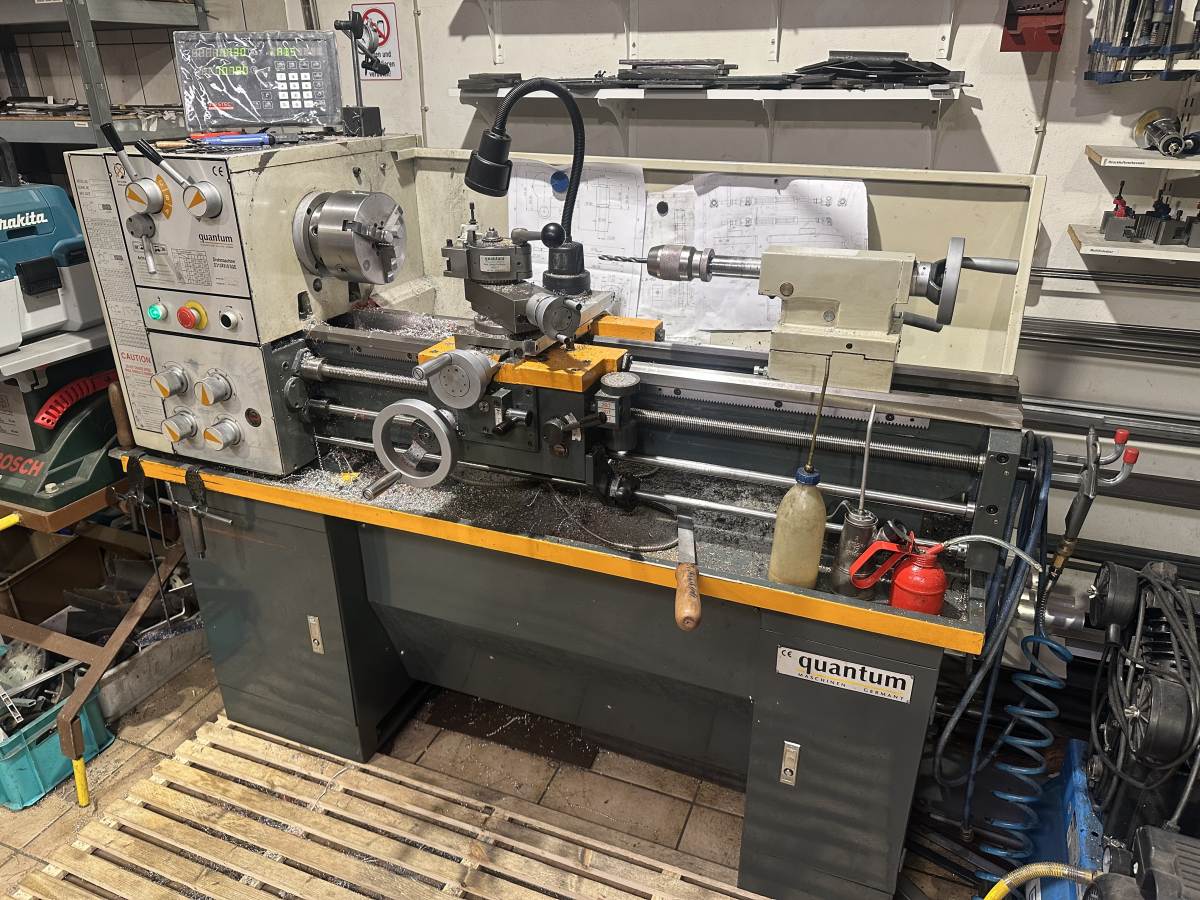

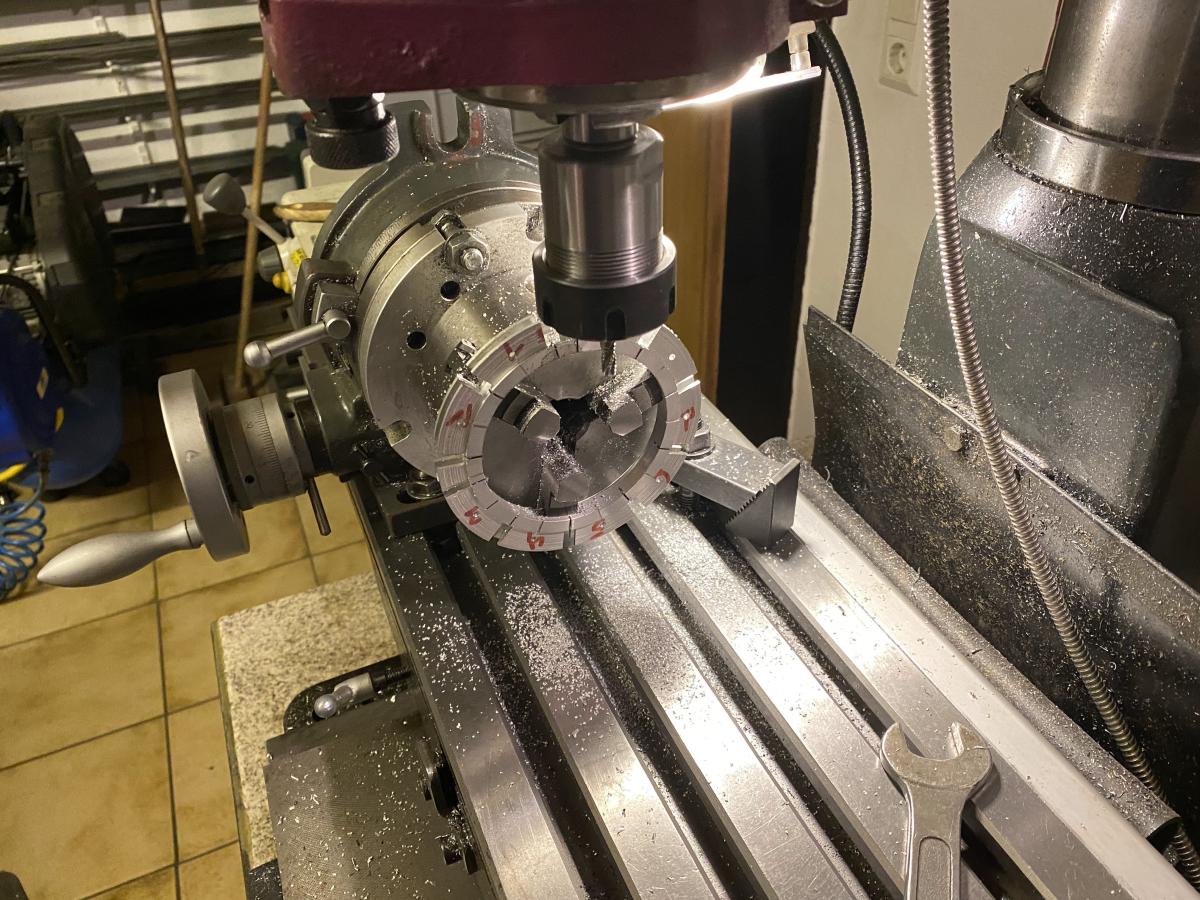

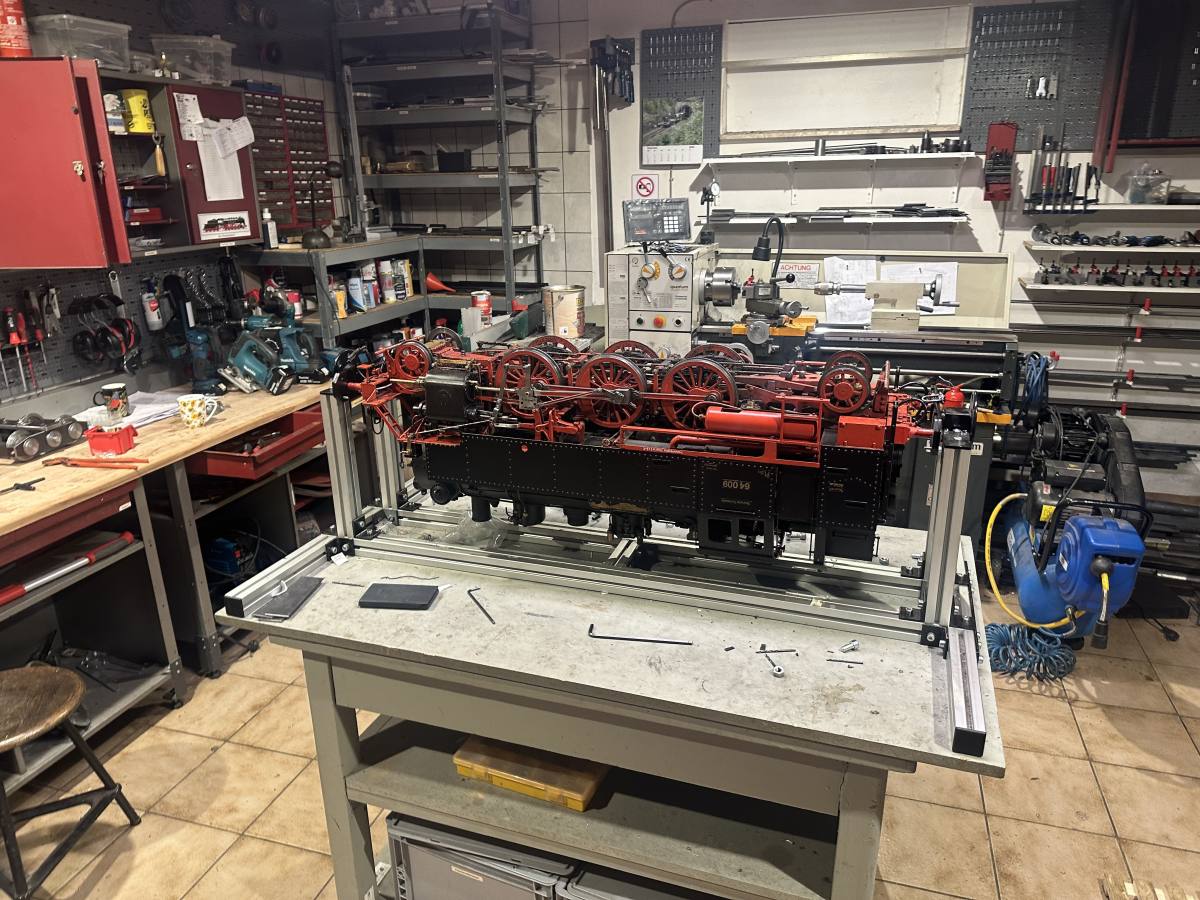

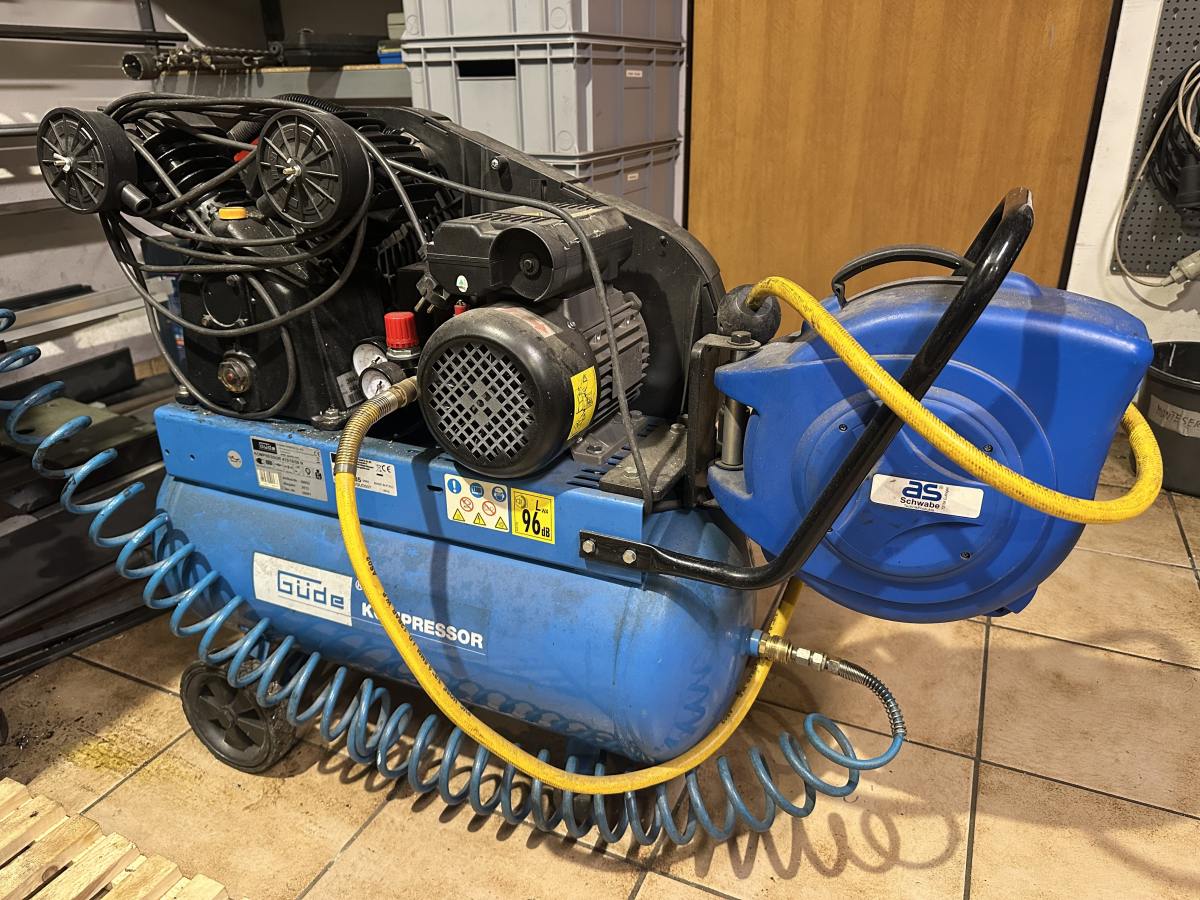

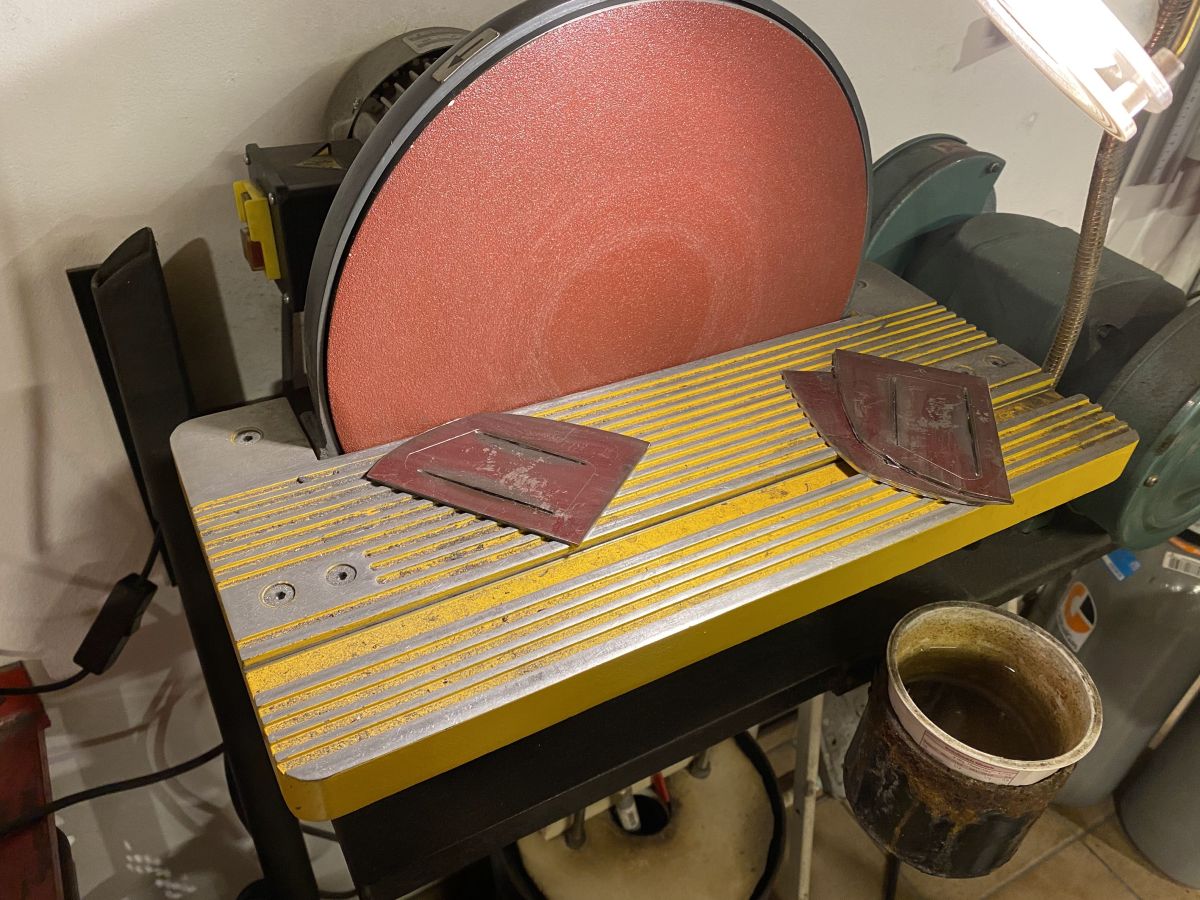

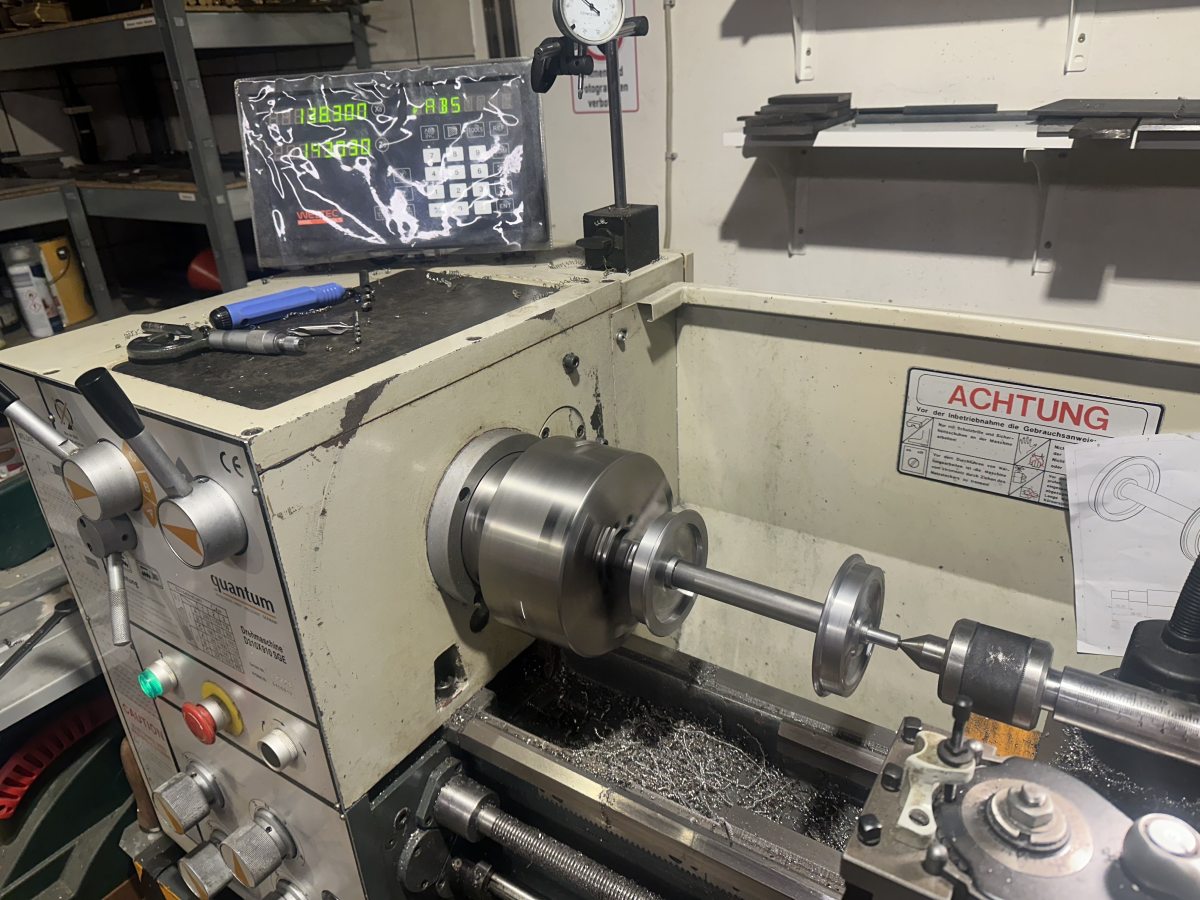

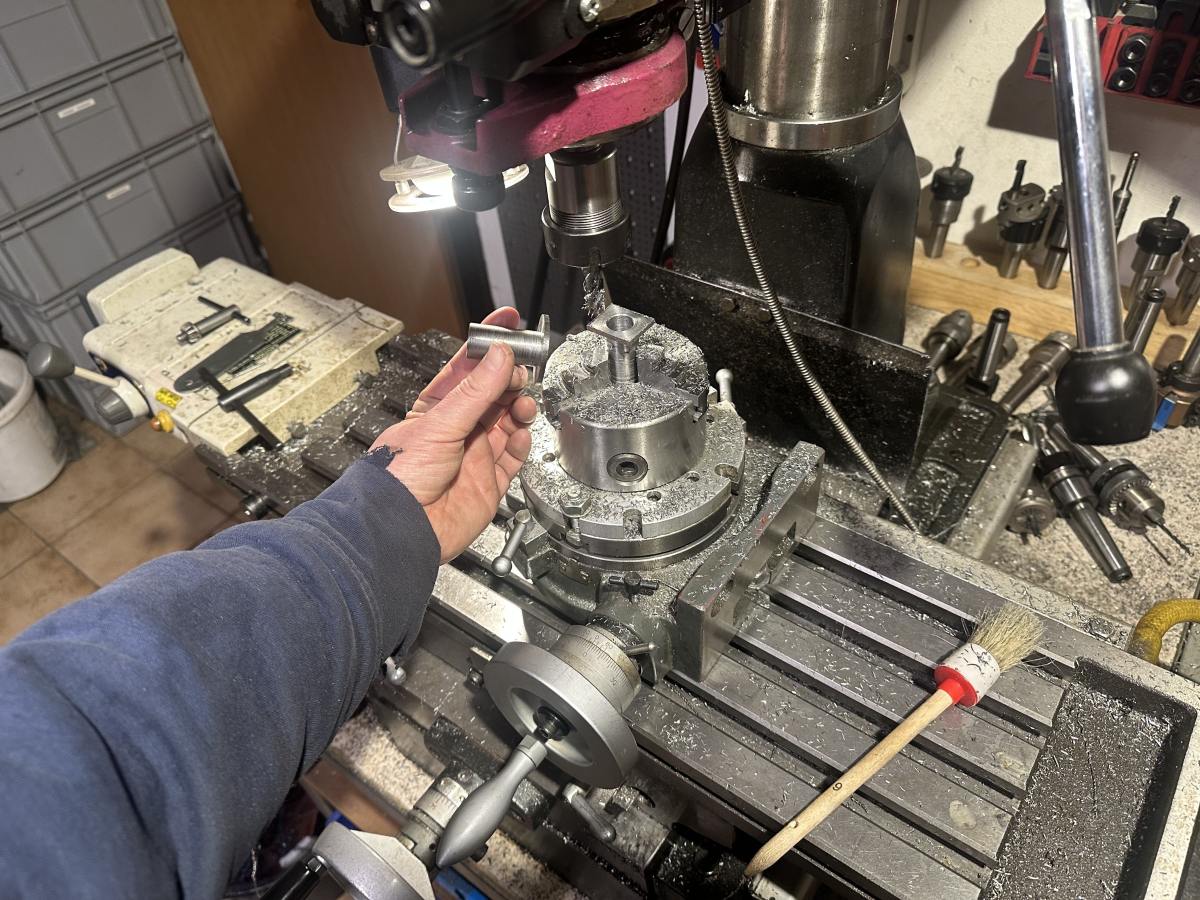

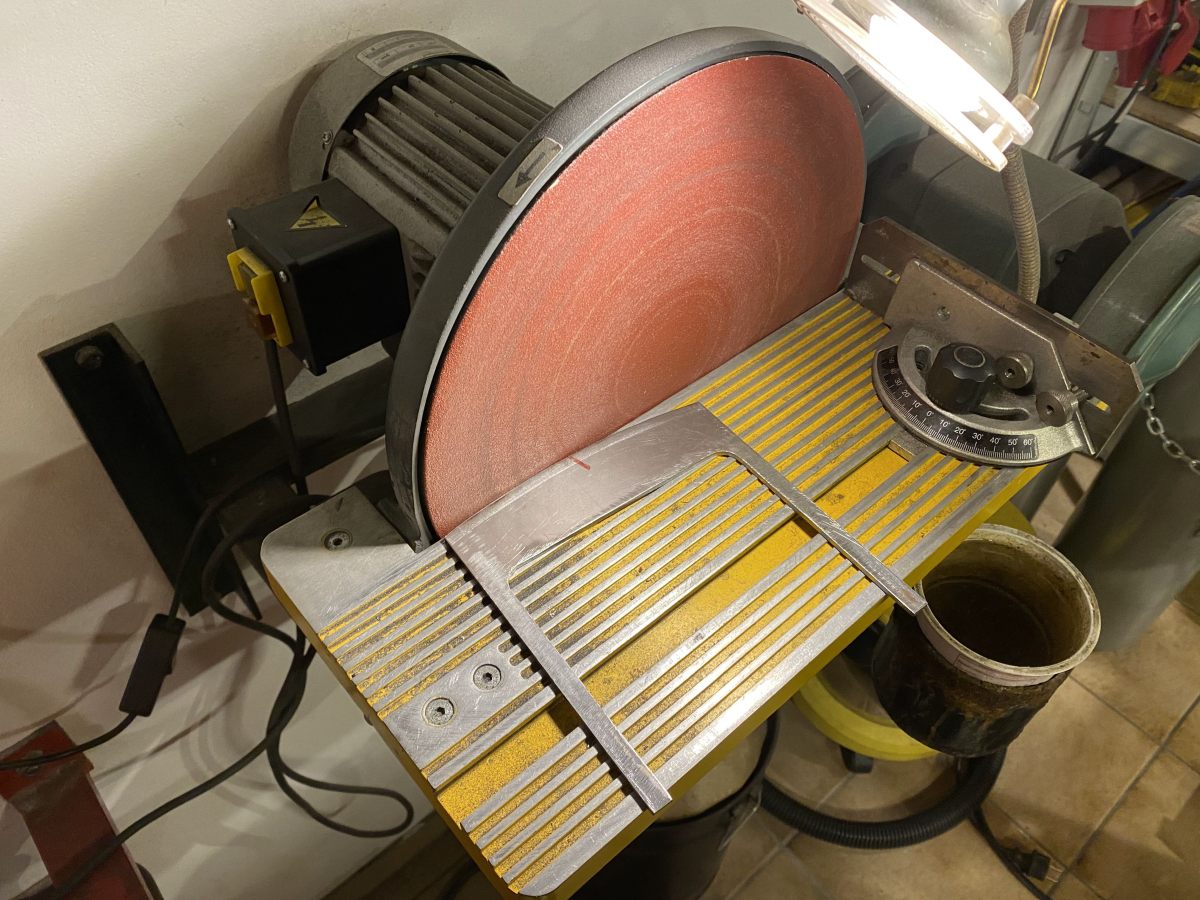

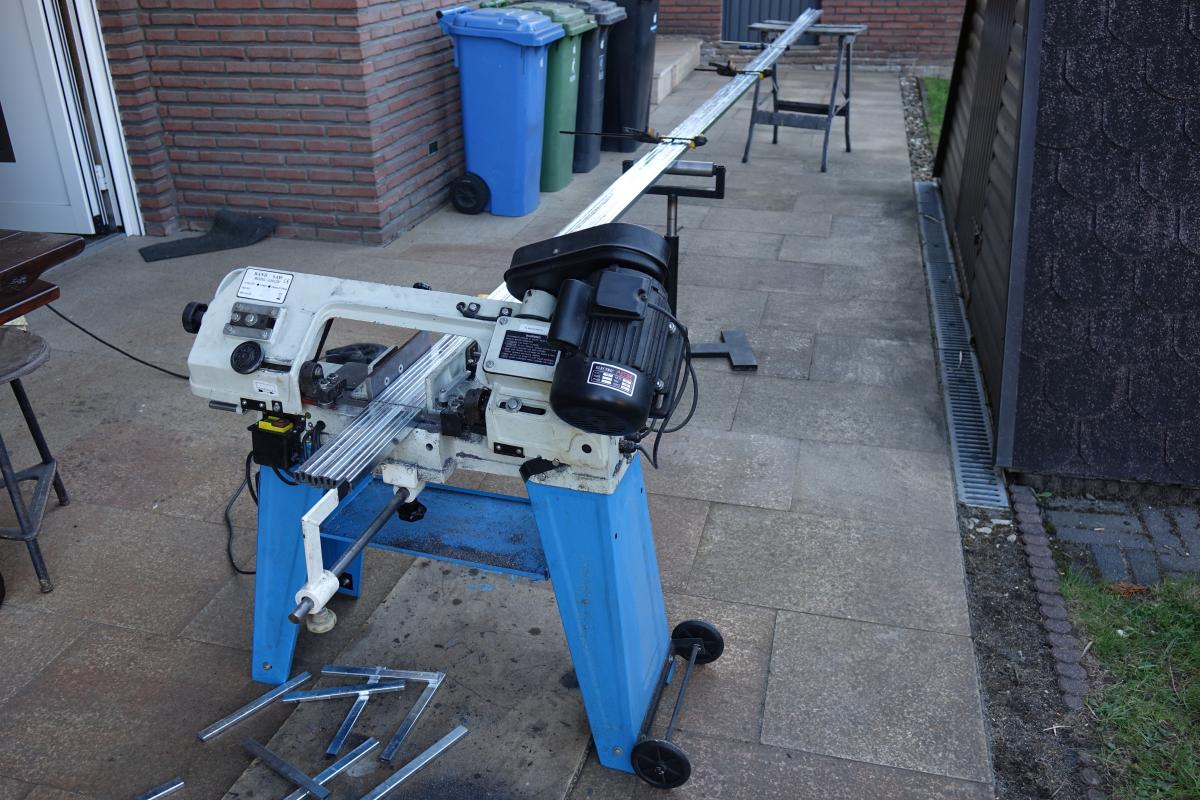

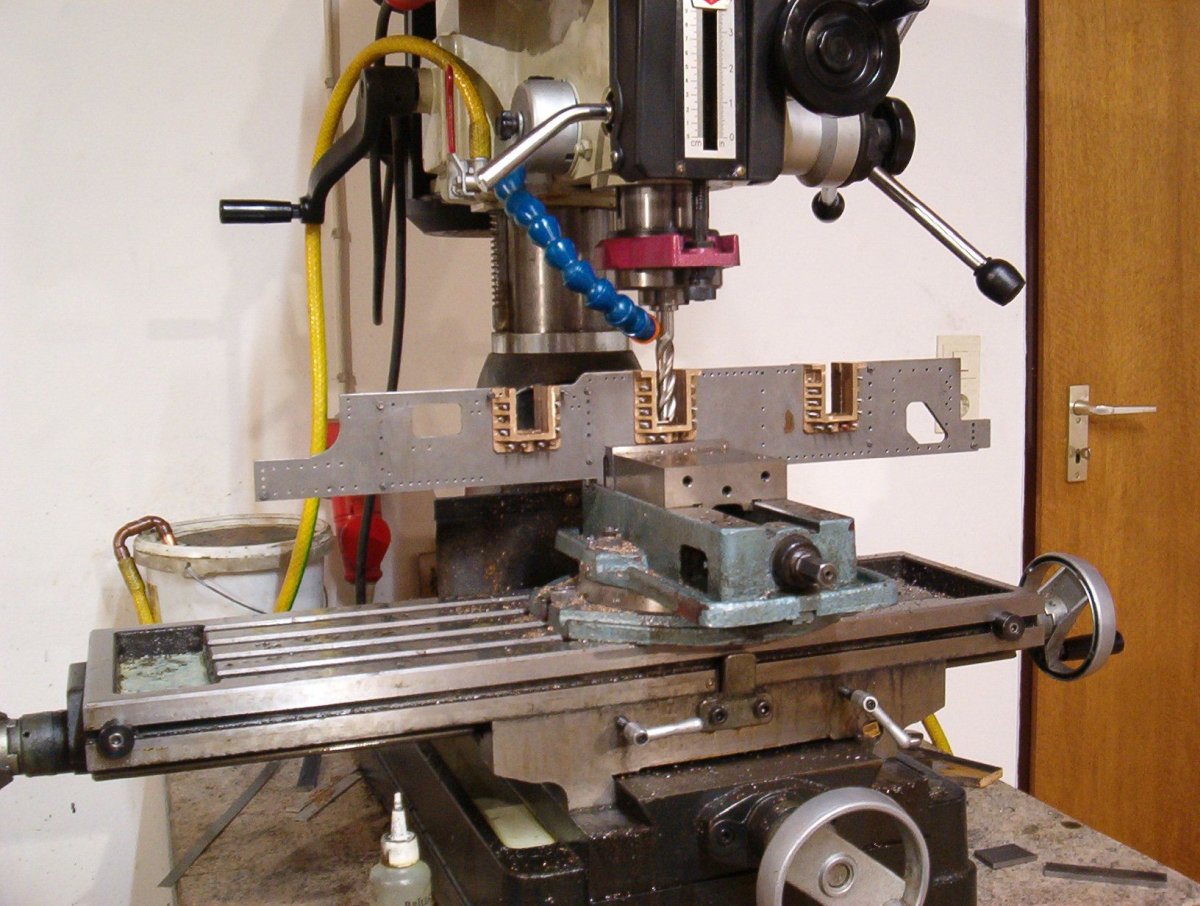

Mit dieser Galerie soll ein kleiner Überblick über meine Werkstattausstattung sowie den vorhandenen Maschienenpark vermittelt werden.
Entwicklung & Konstruktion
Im Aufbau
Beispiel: Planung für Halbzeugbestellung
Screenshot: Konstruktion des V100 Drehgestells. Auf den entsprechenden Zeichenebenen liegen skalierte Originalzeichnungen.

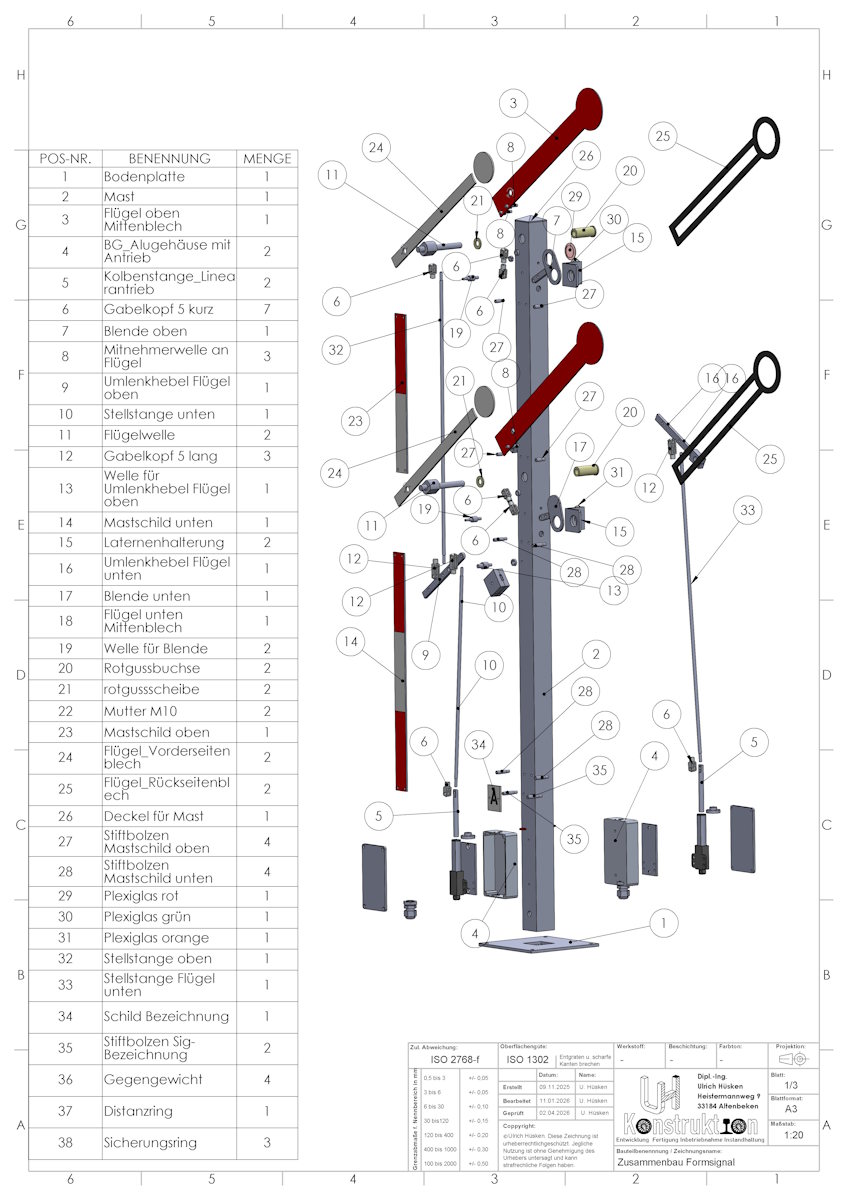

Zeichnungsatz eine Formsignals

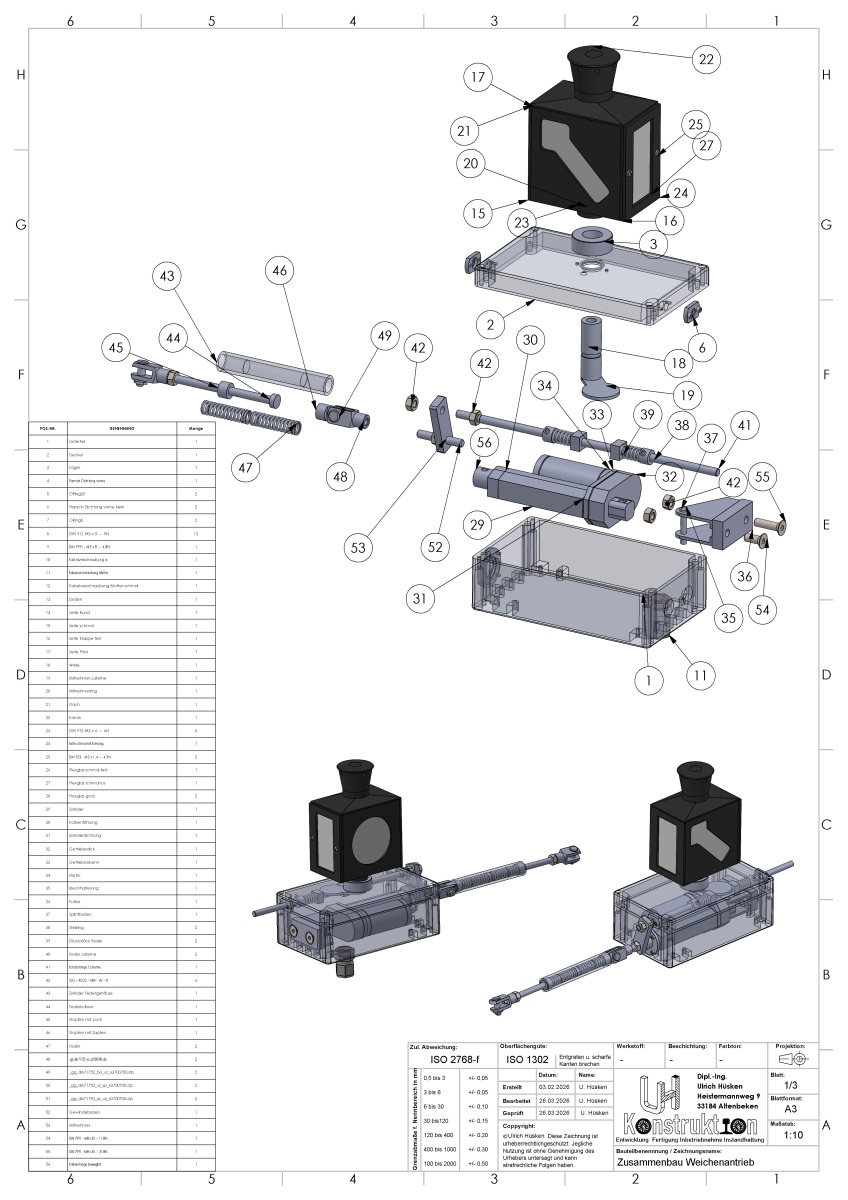

Zusammenbauzeichung für einen elektischen Weichenantrieb

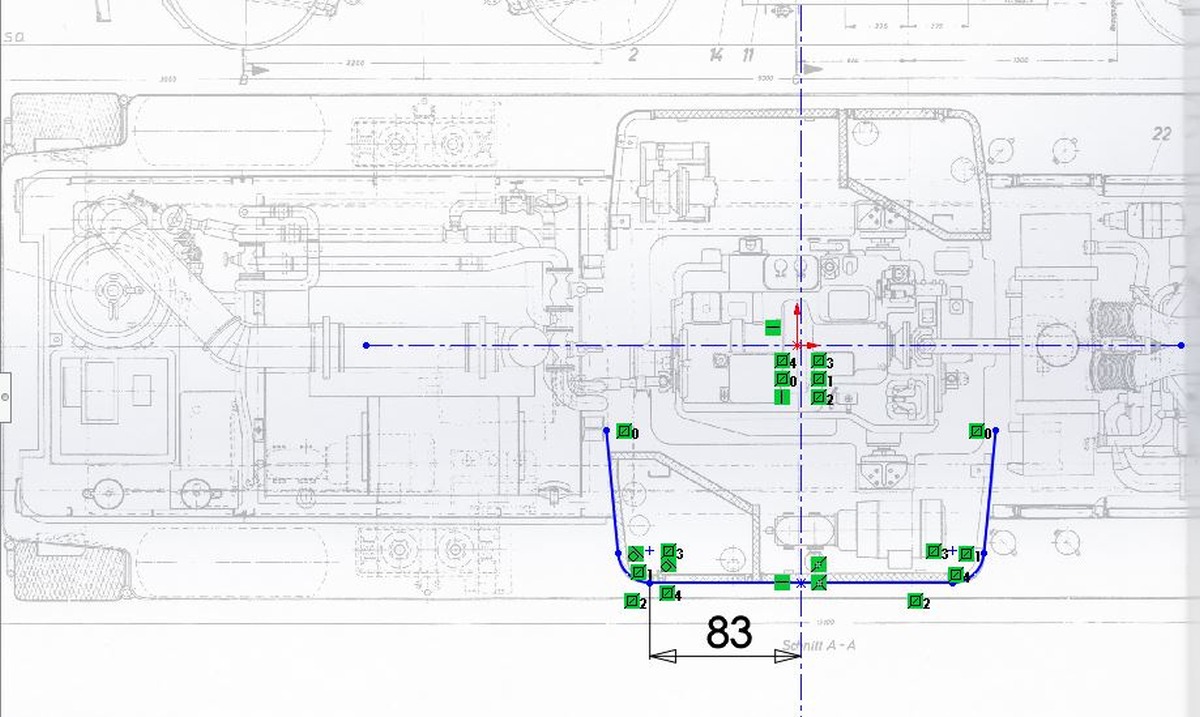

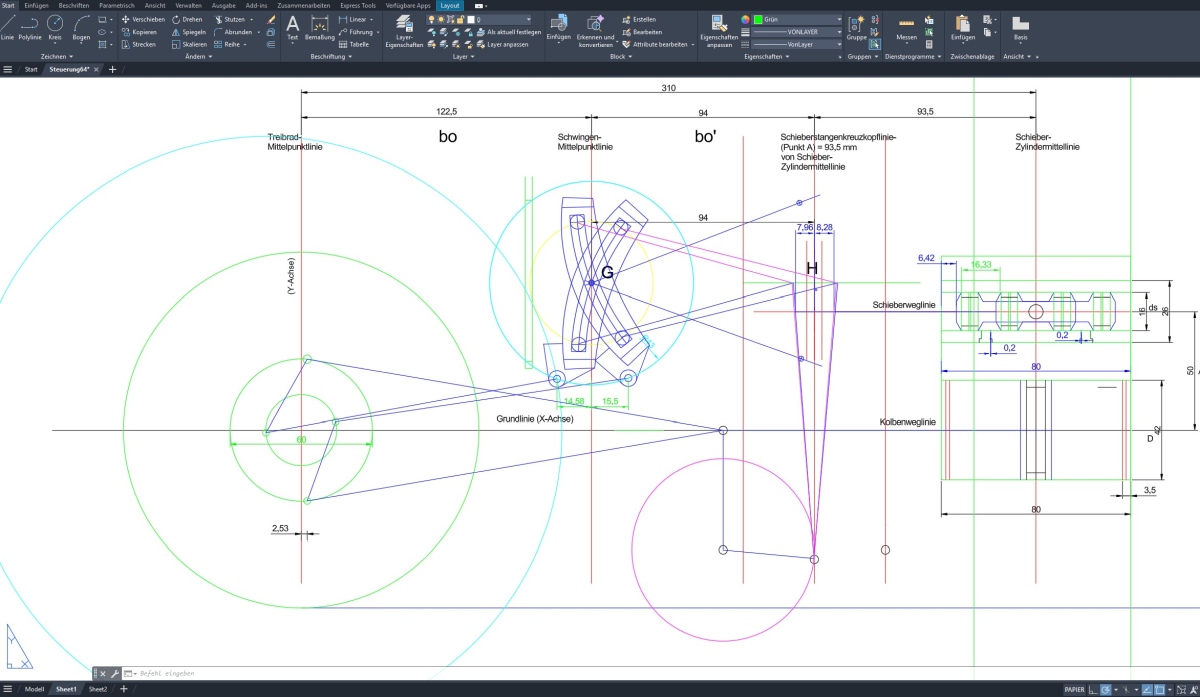

Zeichnerische Ermittlung der Abmaße für die Steuerung meiner 64er mittels 2D-CAD

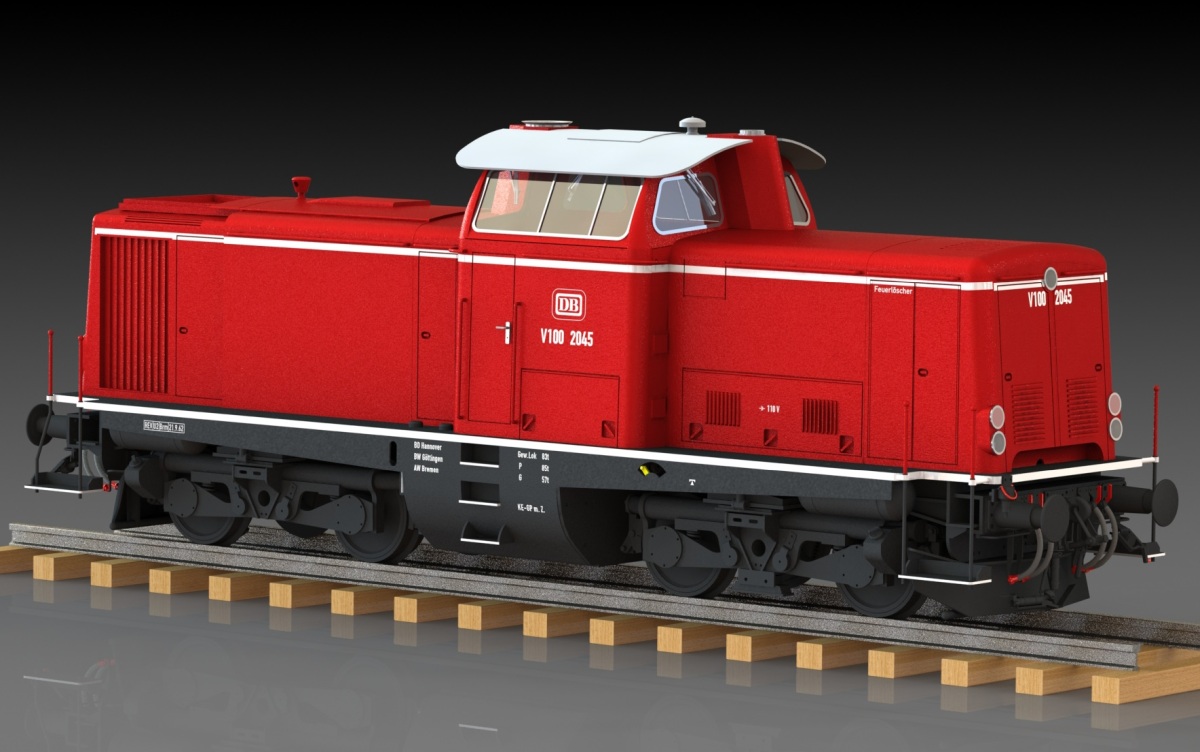

Gerendertes 3D-CAD Modell meiner V100
Handskizze für das Ventilgehäuse einer Speisepumpe
Konstruktion der Führerhausseitenwand. Auf der Zeichenebene liegen im Maßstab skalierte Orginalzeichnungen der V100

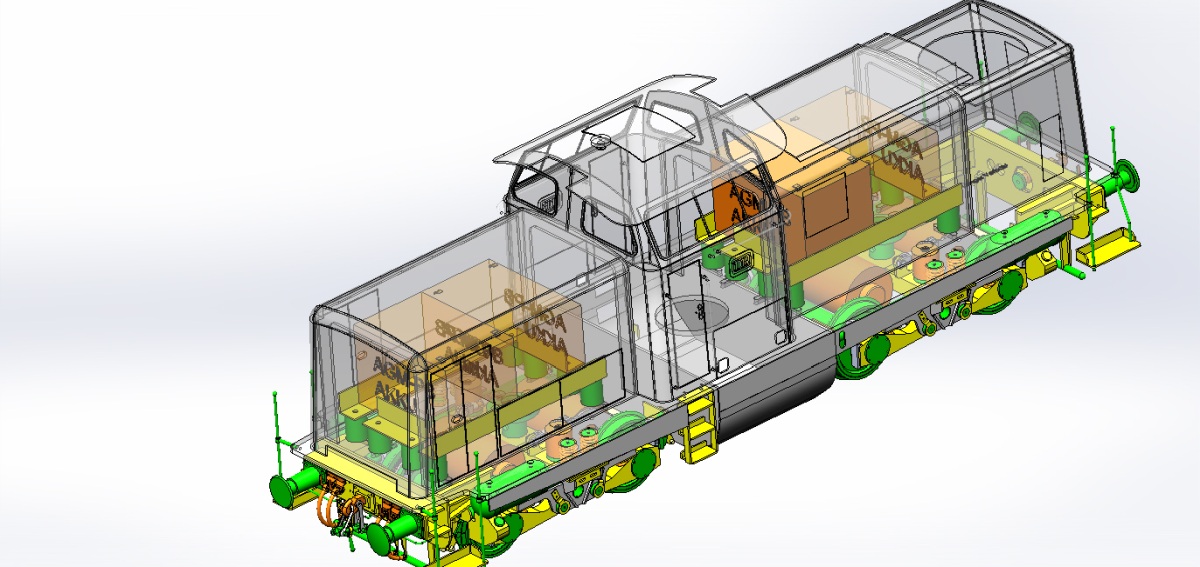

CAD Screenshot: V100 während der Konstruktionsphase.

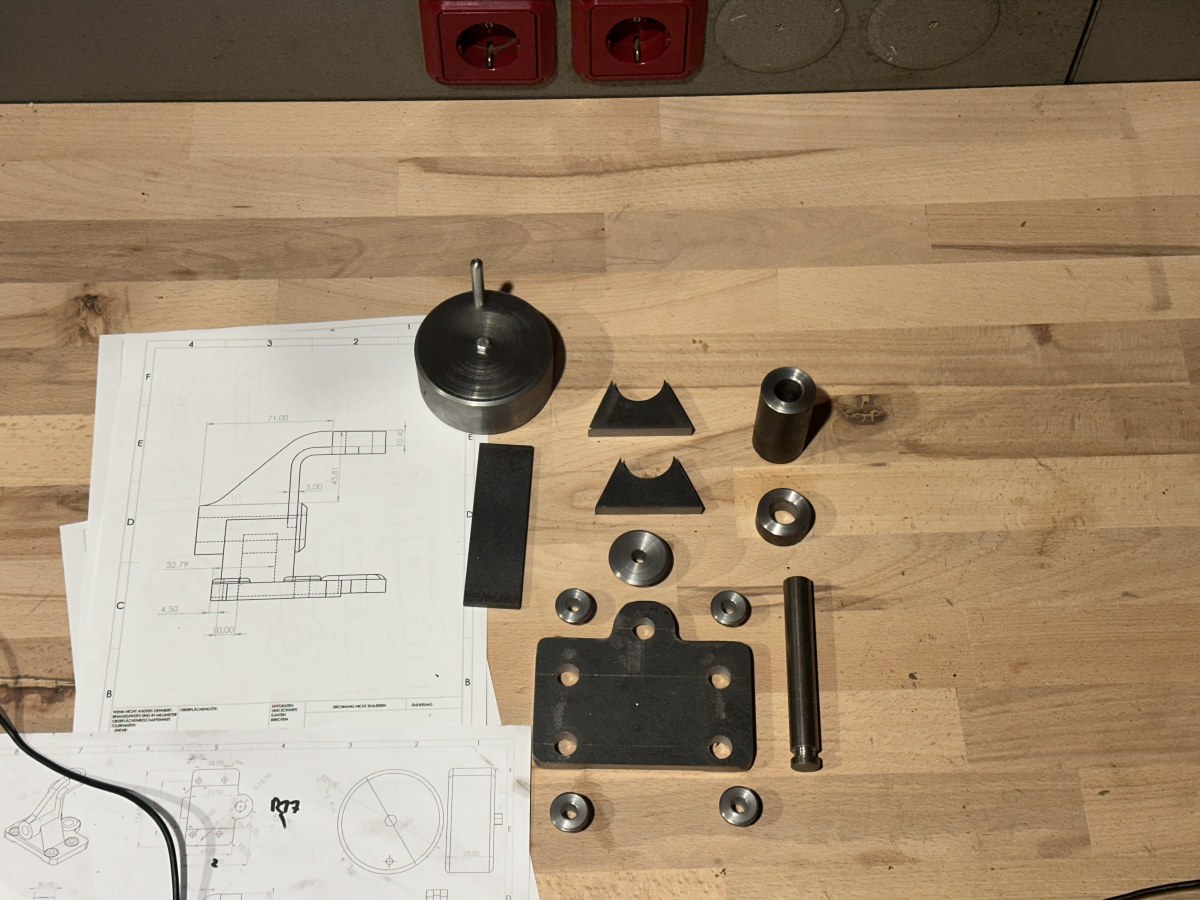

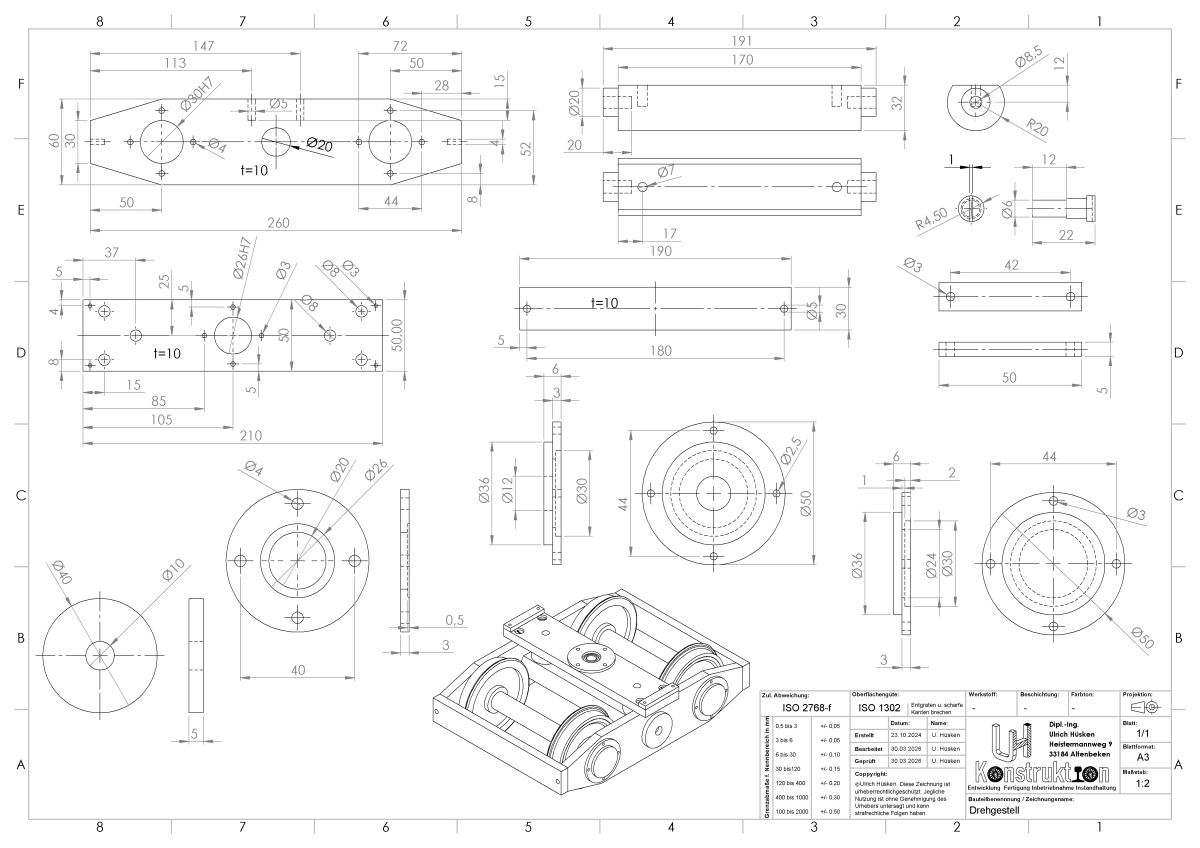

Einzelteilzeichungen für ein Drehgestell

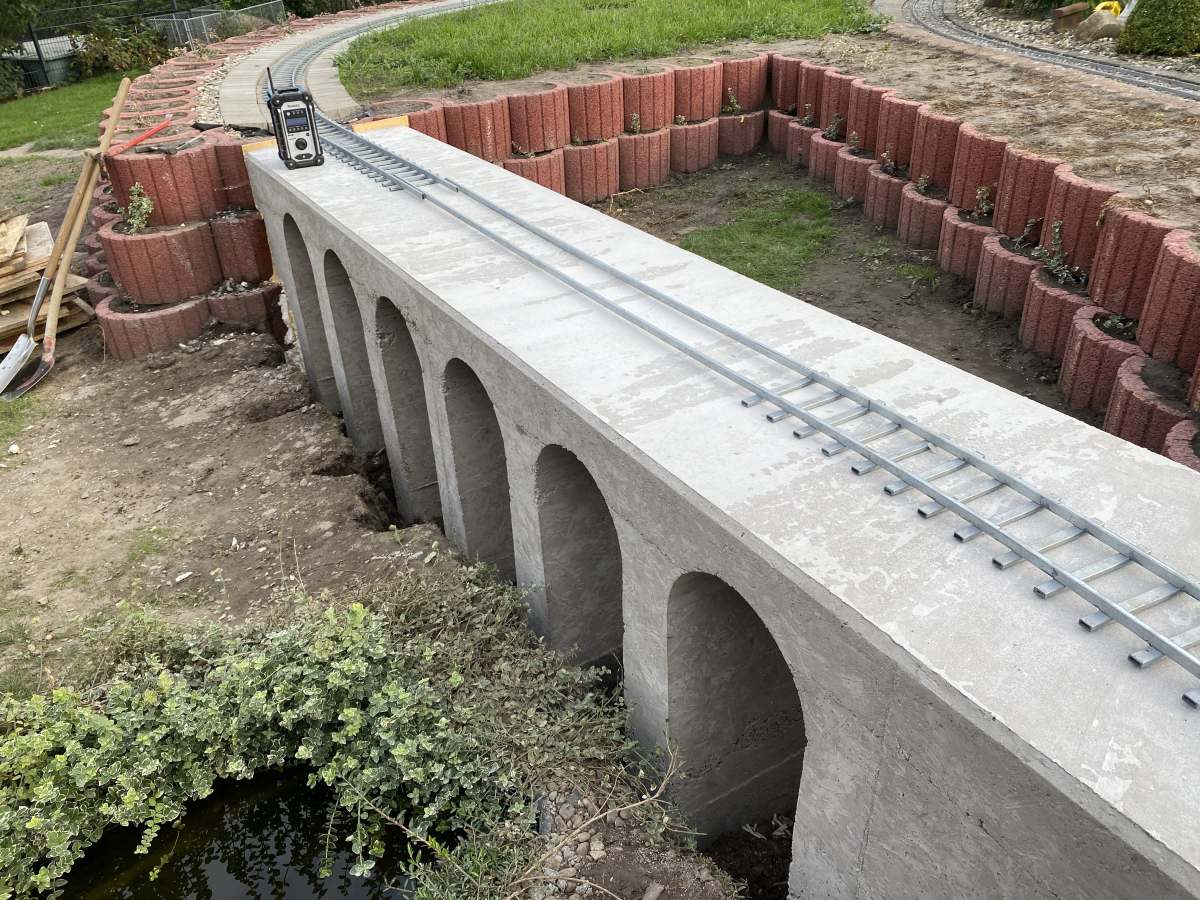

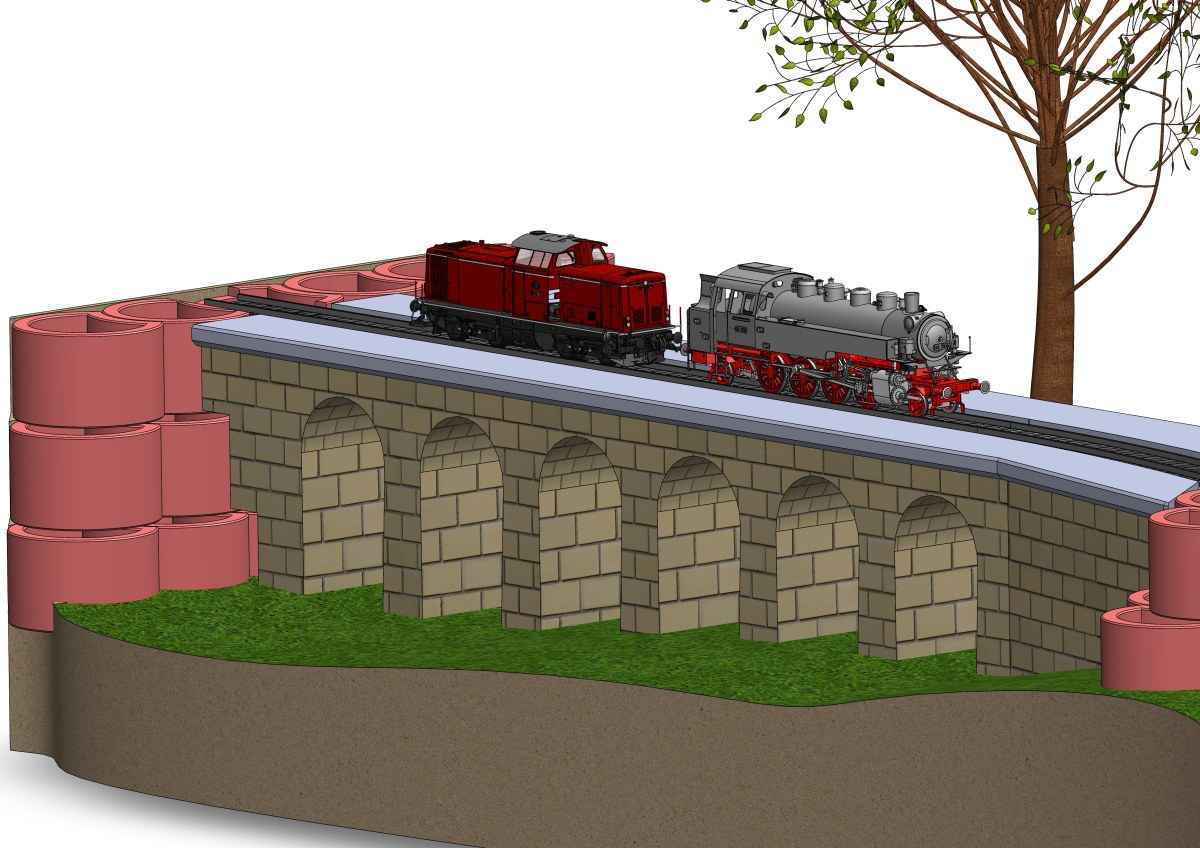

CAD Planung des Viaduktes mit Umgebung

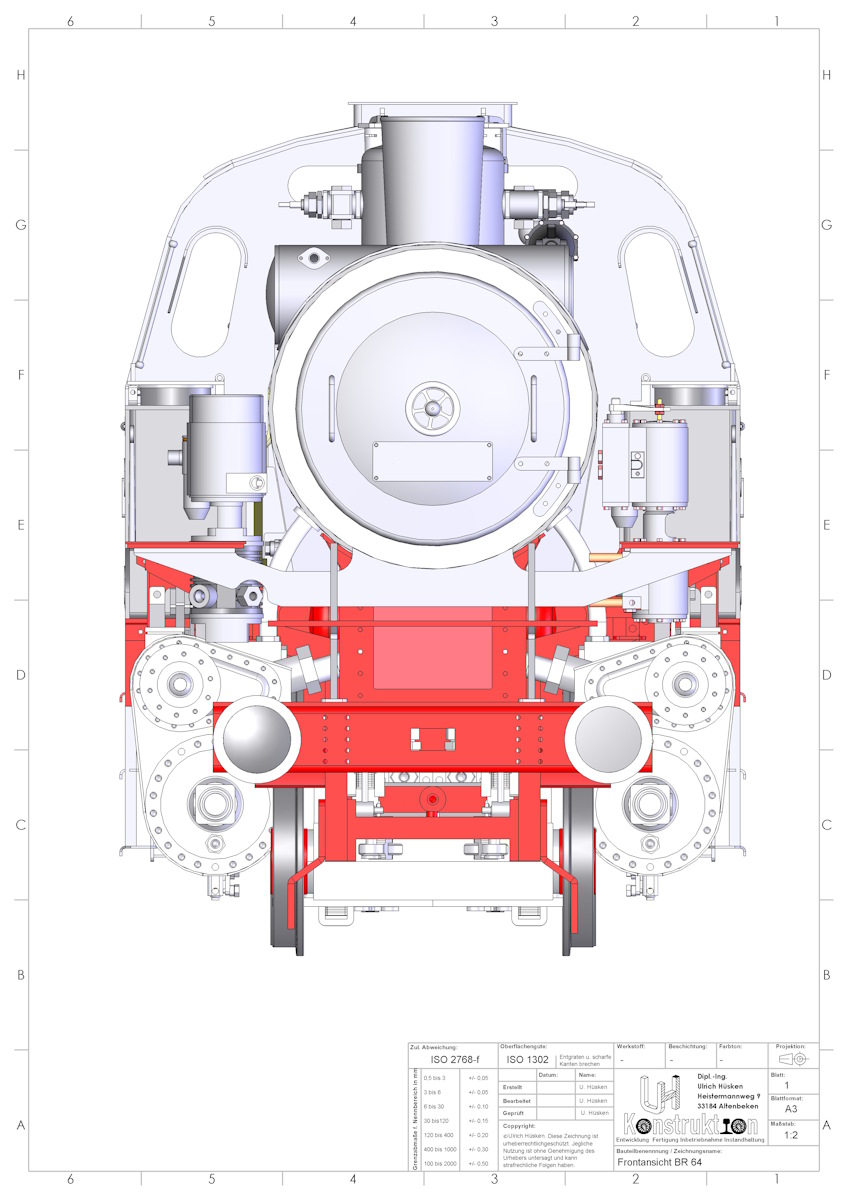

Frontansicht des CAD Modells der BR 64

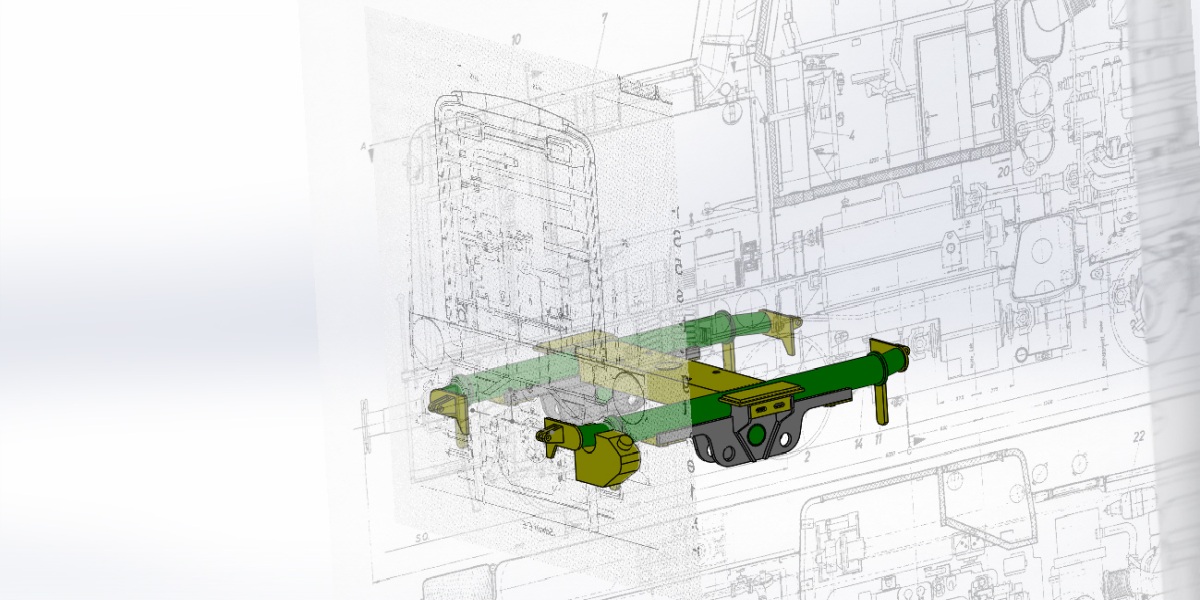

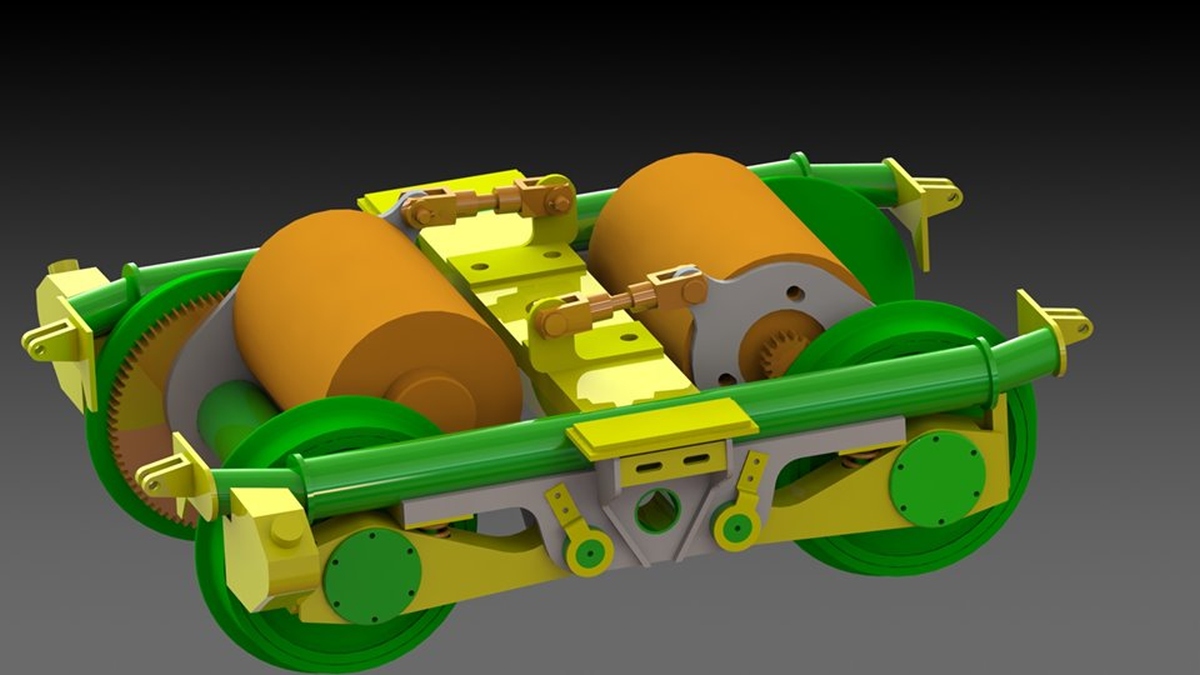

CAD Konstruktion eines Drehgestells der V100:
grün = Drehteile, gelb = Frästeile, braun = Kauf/ Normteile
Einzelteilzeichnungen der großen Vorbild-T3 dienen als Grundlage für das CAD Modell
Dampfkesselkonstruktion mittels CAD (Darstellung im Halbschitt)

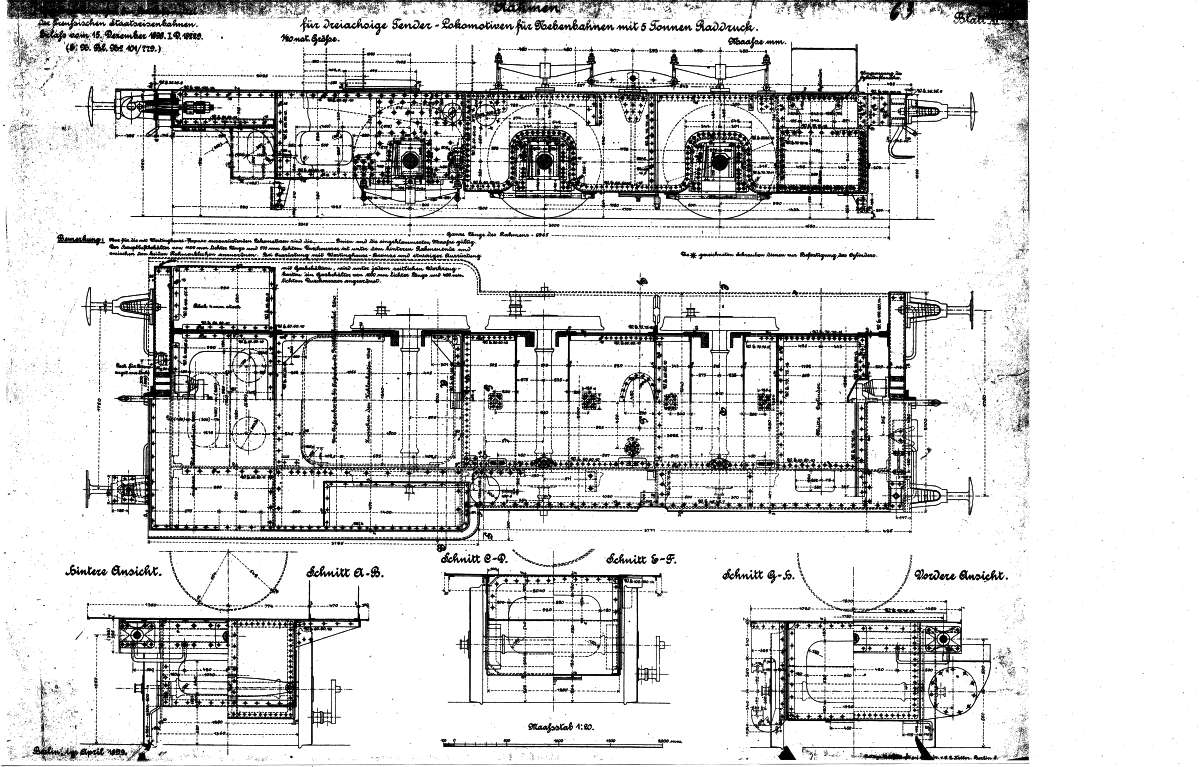

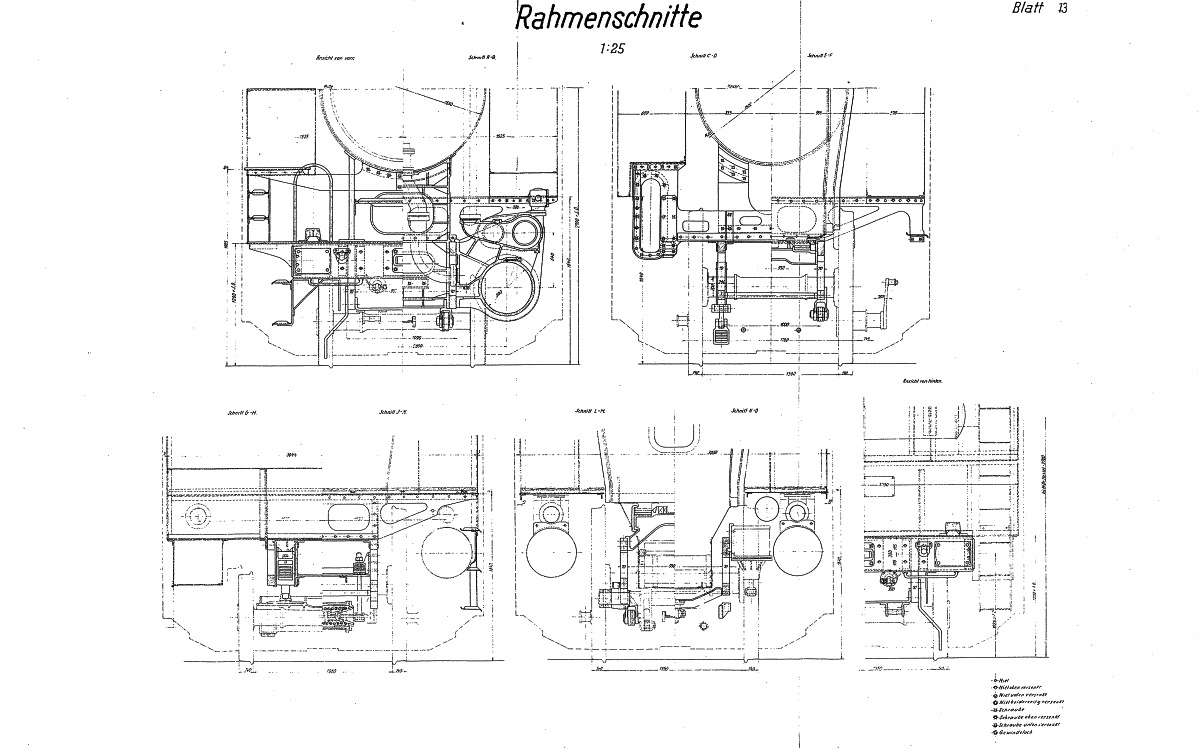

Rahmenzeichnungen der Vorbild T3 dienen als Grundlage für die Konstruktion des Modells
Zeichnungen der original 64er dienen als Grundlage für das Modell

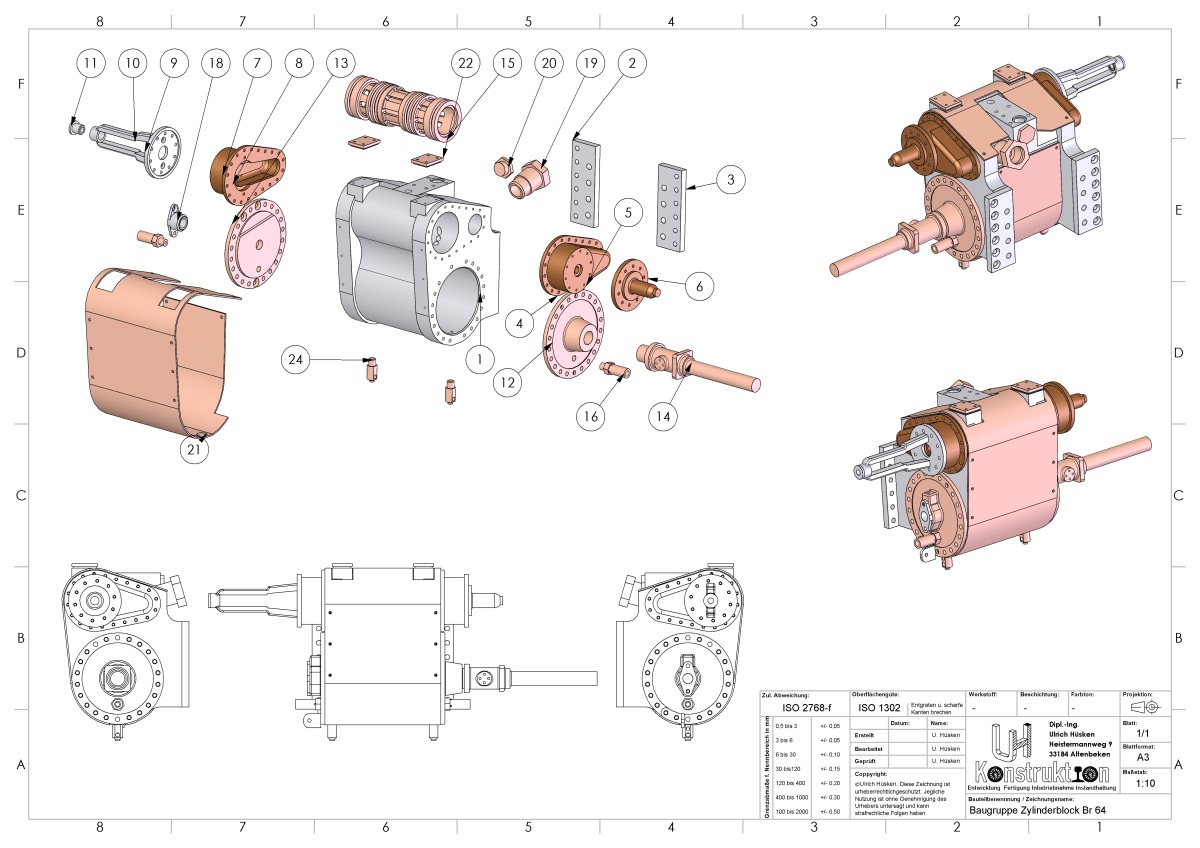

Explosionszeichnung vom Zylinderblock der Baureihe 64
